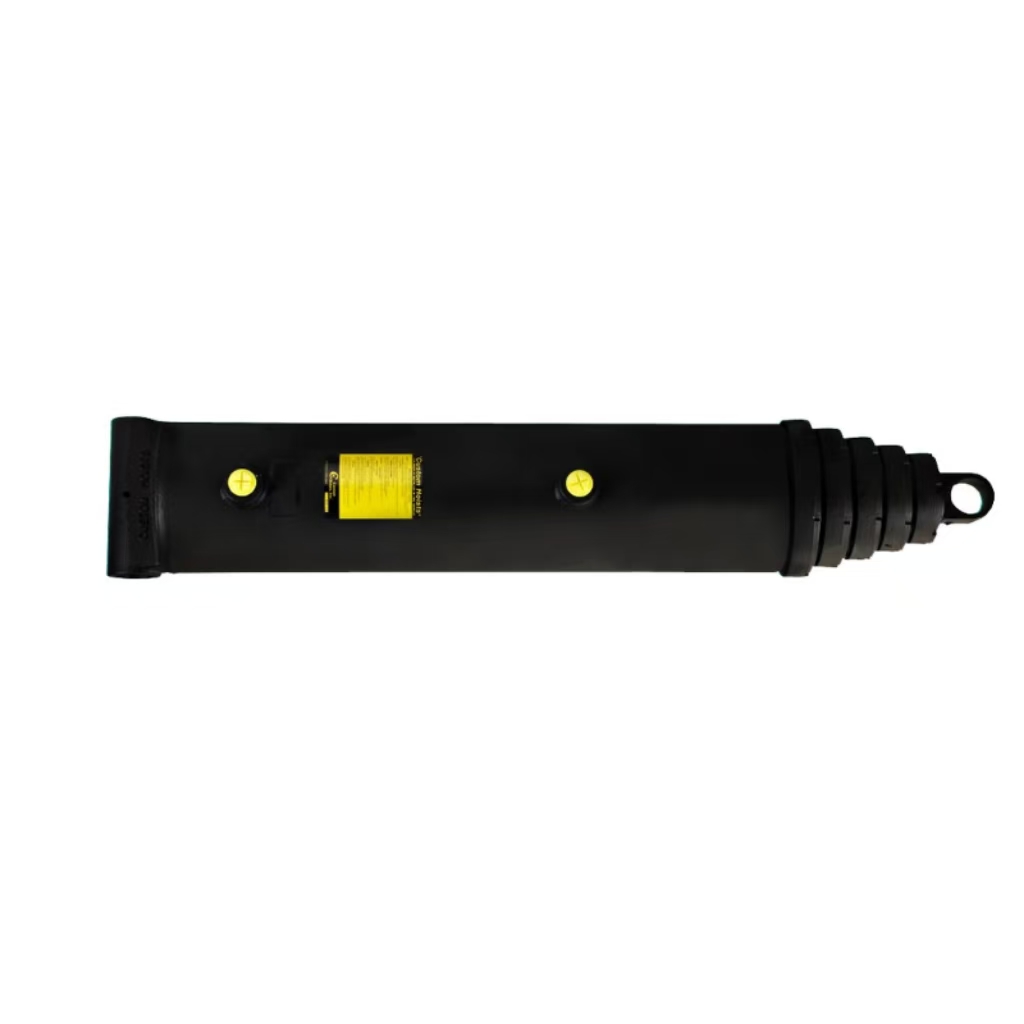

این سیلندر هیدرولیک تلسکوپی تک اثره سری CH که برای استحکام و خدمات آسان ساخته شده است، دارای نصب لوله متقاطع، مراحل فولادی صیقلی، و روکش پرایمر است. بسته بندی V تحت فشار بالا و پایین آب بندی می شود، در حالی که مهره های بسته بندی خارجی پشتیبانی را اضافه می کنند و تعمیر و نگهداری را ساده می کنند.
Body o.d.:
9.5 اینچStroke:
279.25 اینچPSI:
2000Retracted:
77.5 اینچنصب متقاطع لوله استاندارد است
طرح های سفارشی و تراننیون موجود است
قابل بازسازی
پکینگ V آب بندی فشار بالا و کم فشار را فراهم می کند
مهره های بسته بندی خارجی پشتیبانی بیشتری برای لوله ها ایجاد می کنند و خدمات را ساده می کنند
مراحل فولاد جلا داده شده
پرایمر تمام شد
حجم های ذکر شده در پسوند کامل هستند
| وزن: | 746.00 پوند |
| حفره: | 8 اینچ |
| سکته: | 279.25 اینچ |
| O.d. بدن: | 9.5 اینچ |
| PSI: | 2000 |
| راد دیا: | NA |
| پین دیا.: | NA |
| پس گرفته شد: | 77.5 اینچ |
| تمدید شد: | 356.75 اینچ |
| اندازه پورت: | 1.0 NPTF |
| بار ستون: | 100520 @ 2000 PSI |
| نصب: | لوله متقاطع |
| مراحل: |
پنج |
این مدل خاص CH دارای ابعاد حفره 8 اینچی همراه با ضربه موثر تجمعی 279.25 اینچی، با طول کلی جمع شده 77.5 اینچ و ابعاد کاملاً توسعه یافته به 356.75 اینچ است. فشار کار مداوم نامی روی 2000 PSI ثابت است و هر سیلندر تمامشده قبل از حمل، آزمایش ترکیدگی هیدرواستاتیک کارخانه را با 5000 PSI انجام میدهد تا خطر نشتی پنهان را از بین ببرد. با وزن 746 LBS در هر واحد، بشکه اصلی با قطر بیرونی 9.5 اینچ از لوله فولادی بدون درز ضخیم شده استفاده می کند تا در برابر ضربه جانبی ناشی از معادن ناهموار و جاده های حمل و نقل خارج از جاده محافظت کند. قطر میله و قطر پین با علامت NA مشخص میشوند زیرا این طراحی تلسکوپی تکعملی به جای استفاده از میله پیستون در معرض برای بلند کردن بار، متکی به گسترش متوالی بشکه است.
