ابعاد (L*W*H): 2880x2450x2700 اندازه میز (mm): 1000x500 تعداد محورها: 5 سفر میز (X) (mm): 800 سفر روی میز (Y) (mm): 500 سفر میز (Z) (mm): 500 دقت موقعیت یابی (mm): 0.0075 تکرارپذیری (X/Y/Z) (mm): 0.005 محدوده سرعت اسپیندل (r.p.m): 1 - 8000 دور در دقیقه قدرت موتور اسپیندل (کیلووات): 7.5 حداکثر بار میز (کیلوگرم): 600 کیلوگرم حداقل زمان تغییر ابزار: 3
دستگاه فرز به دستگاه فرز اطلاق می شود که برای پردازش سطوح مختلف قطعه کار استفاده می شود. به طور کلی، برش فرز عمدتاً توسط حرکت چرخشی هدایت می شود و قطعه کار و برش فرز به عنوان حرکت تغذیه حرکت می کنند. می توان آن را پردازش کرد، شیار، همچنین می توان انواع سطوح منحنی، چرخ دنده و غیره را پردازش کرد.
ماسه رزینی با کیفیت بالا
دوک نخ ریسی تایوان
پیچ توپ و مهره قفل تایوان
سیلندر فشار تایوان
کوپلینگ R+W بلبرینگ ژاپنی NSK آلمان
سیستم روغن کاری اتوماتیک
نوار نقاله تراشه در اختیاری است
کاربرد:

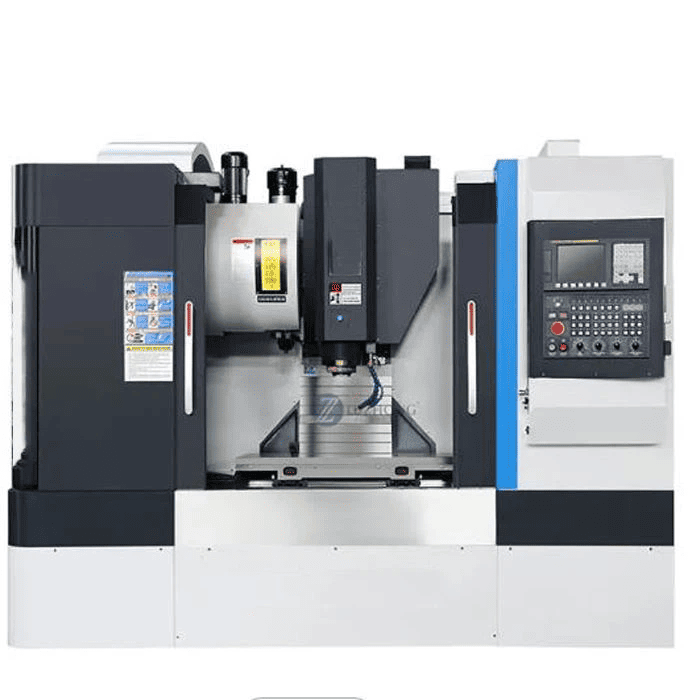

این VMC برای پردازش مکانیکی و ساخت قالب مناسب است.
ماشینکاری تا پایان ماشینکاری. همچنین میتواند بسیاری از مراحل کاری مانند فرز، حفاری، ضربه زدن، حفاری و غیره را تکمیل کند.
تمام پارامترها را می توان سفارشی کرد
پارامترهای نمونه
| خیر | مورد | مشخصات |
|---|---|---|
| پارامترهای فنی ماشین ابزار: | ||
| 1 | بدنه دستگاه و تمامی قطعات از ریخته گری نانو ساخته شده است | |
| 2 | اندازه میز | 500×400 میلی متر |
| 3 | شیار T (عرض x مقدار x فاصله) | 10×5×78 میلی متر |
| 4 | بزرگترین بار | 200 کیلوگرم |
| 5 | حداکثر ارتفاع خوراک | 280 میلی متر |
| 6 | فاصله از دوک تا محل کار | 100-280 میلی متر |
| 7 | سفر سه محوری X/Y/Z | 450/400/170 میلی متر |
| 8 | قطر دوک | Ø100 میلی متر |
| 9 | سرعت اسپیندل | 36000 دور در دقیقه |
| 10 | قدرت موتور اسپیندل | 6 کیلو وات |
| 11 | ظرفیت کتابخانه ابزار Spindle | 8 |
| 12 | زمان تعویض ابزار | 5S |
| 13 | مخروطی دوک | ISO25 |
| 14 | کلاس های کتابخانه چاقو | چرخش دیسک سروو |
| 15 | سرعت حرکت سریع X/Y/Z | 12/12/12m/min |
| 16 | سرعت پردازش | 6 تا 12 متر در دقیقه |
| 17 | دقت موقعیت یابی | ± 0.006/300 میلی متر |
| 18 | دقت موقعیت یابی مکرر | ± 0.006/300 میلی متر |
| 19 | دقت سطح ماشینکاری شده | ≤Ra1.6 |
| 20 | دقت ماشینکاری | ± 0.01 میلی متر |
| 21 | اختیاری چهار محور پنج محور | بله |
| 22 | زاویه چرخش محور A | ± 105 درجه |
| 23 | محور پنجم زاویه چرخش محور C | 360 درجه |
| 24 | حالت پیوند پنج محوری | 5 محور با حرکت |
| 25 | ولتاژ کاری | 380V/50HZ±10% یا 220V/60HZ |
| 26 | اندازه دستگاه (l * W * H) | 1450×1600×2100 میلی متر |
| 27 | وزن بدن | 1500 کیلوگرم |
| B جزئیات پیکربندی ماشین ابزار پارامترهای مارک: | ||
| 1 | پیکربندی سیستم | تایوان SYNTEC 6GA/Ncstudio280/LNC |
| 2 | دوک نخ ریسی | دوک نخ ریسی با دقت بالا، سرعت بالا و کم صدا 6 کیلو وات |
| 3 | توپ پیچ | ژاپن NSK، آلمان RexRoth) 2005 |
| 4 | راهنمای خطی | راهنمای تایوان HIWIN/ABBA با دقت بالا H25 |
| 5 | واحد سروو | سرو موتور پاناسونیک 750W/Ncstudio |
| 6 | یاتاقان میله سیم | بلبرینگ درجه دقیق TPI تایوان |
| 7 | منبع تغذیه سوئیچینگ | تایوان مینگ پود |
| 8 | کلید برق | چین چین |
| 9 | مبدل | * مبدل مربعی |
1. دستگاه فرز دروازه ای: از جمله دستگاه فرز دروازه ای و دستگاه حفاری، دستگاه فرز دروازه ای و دستگاه فرز و دستگاه فرز دو ستونی، برای پردازش قطعات بزرگ استفاده می شود.
2. دستگاه فرز تک ستونی و دستگاه فرز تک بازویی: سر فرز افقی سابق می تواند در امتداد ریل راهنمای ستون، جدول برای تغذیه طولی حرکت کند. سر فرز انتهایی دومی می تواند به صورت افقی در امتداد ریل راهنمای کنسول حرکت کند و کنسول همچنین می تواند ارتفاع را در امتداد ریل راهنمای ستون تنظیم کند. هر دو برای پردازش قطعات بزرگ استفاده می شوند.
3. میز دستگاه فرز را بلند نمی کند: دو نوع میز کار مستطیلی و میز کار گرد وجود دارد، یک دستگاه فرز با اندازه متوسط بین دستگاه فرز میز بالابر و دستگاه فرز دروازه ای است. حرکت عمودی آن با بالا بردن سر فرز روی ستون انجام می شود.
4. دستگاه فرز ابزار: یک دستگاه فرز میز بالابر کوچک که برای پردازش ابزار و سایر قطعات کوچک استفاده می شود.
5. دستگاه فرز ابزار: برای ساخت قالب و ابزار، مجهز به سر فرز عمودی، میز زاویه ای جهانی و پلاگین و سایر لوازم جانبی، بلکه برای حفاری، حفاری و ماشینکاری درون یابی استفاده می شود.
6. سایر دستگاه های فرز: مانند دستگاه فرز کلیدی، دستگاه فرز CAM، دستگاه فرز میل لنگ، دستگاه فرز ژورنال نورد و دستگاه فرز شمش مربع و غیره، دستگاه های فرز ویژه ای هستند که برای پردازش قطعه کار مربوطه تولید می شوند.
HCIC یک تولید کننده حرفه ای هیدرولیک با 25 سال تجربه صادراتی است که عمدتاً در زمینه طراحی، ساخت، نصب، تبدیل، راه اندازی سیستم های هیدرولیک و خدمات فروش برند قطعات هیدرولیک فعالیت می کند.

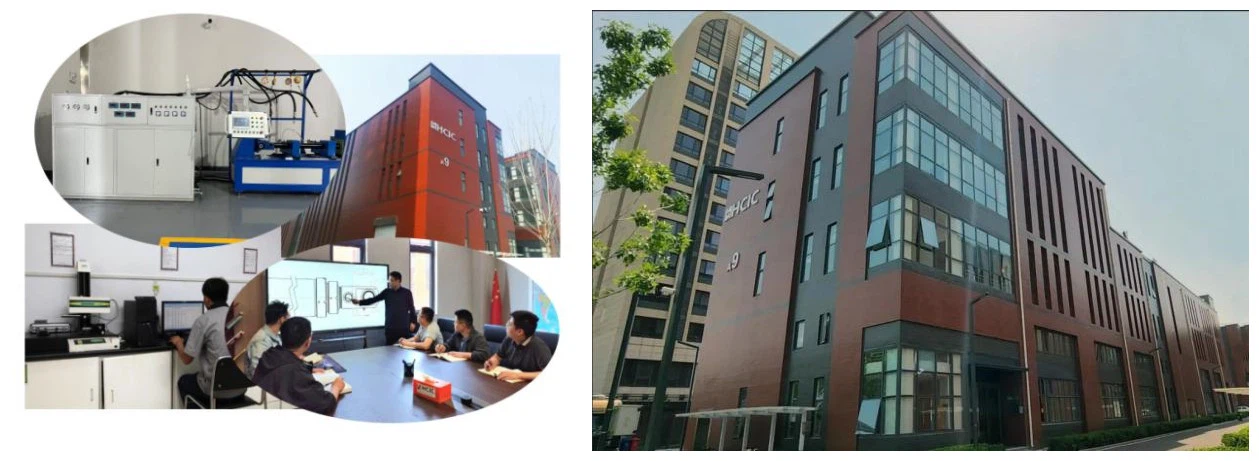

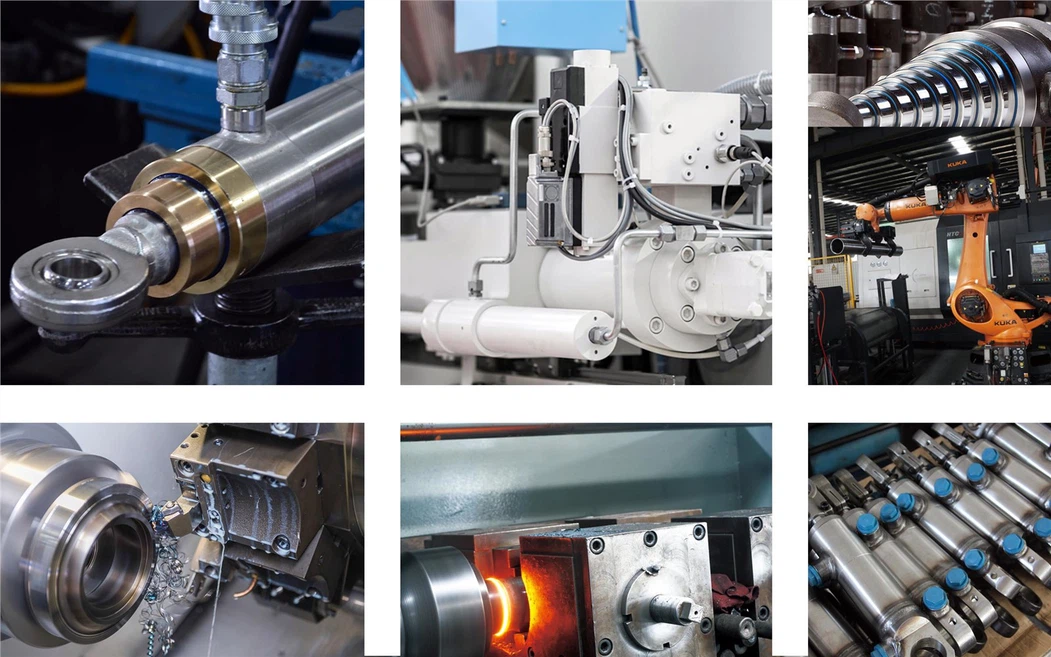

ما بیش از 30 سال تجربه جامع در ساخت سیلندرهای هیدرولیک و خدمات طراحی سیستم هیدرولیک داریم. قدرت جامع ما در میان بهترین ها در جهان است و 90 درصد فروش ما از مشتریان عادی است. همه مشتریان از کیفیت خدمات ما راضی هستند. پایگاه تولید ما در جینان، استان شاندونگ، چین واقع شده است. این شهر بسیار فرهنگی است و بندرهای بزرگ زیادی در نزدیکی آن وجود دارد.
1. 13 سال تجربه.
2. طرز کار عالی. همیشه متعهد به تحقیق و توسعه است.
3. اطمینان حاصل کنید که محصولات با استانداردهای کیفیت مطابقت دارند.
4. اطمینان حاصل کنید که کالا به موقع تحویل داده می شود.
5. ما ظرف 2 ساعت به شما پاسخ خواهیم داد.
6. ارائه خدمات گرم و دوستانه و خدمات پس از فروش.
7. تضمین کیفیت خوب و بهترین خدمات، همانطور که از تامین کننده محلی خریداری می کنید.
8. طرح ها، رنگ ها، سبک ها، الگوها و اندازه های متنوع در دسترس هستند.
9. مشخصات سفارشی استقبال می شود.
1. چگونه کیفیت را تضمین می کنید؟
ما ویدیوی آزمایشی را برای تأیید خریدار قبل از ارسال آزمایش و ارسال خواهیم کرد.
2. چه زمانی سفارش را ارسال می کنید؟
پس از دریافت تایید پرداخت، تمام تلاش خود را می کنیم تا ظرف 48 ساعت ارسال کنیم.
3. چگونه می توانم سفارش خود را پیگیری کنم؟
هنگامی که سفارش شما ارسال شد، جزئیات حمل و نقل را برای شما ایمیل می کنیم.
4. اگر من از محصولات راضی نبودم، آیا می توانم کالا را برگردانم؟
بله، ما خدمات تعویض و تعمیر را در زمان گارانتی ارائه می دهیم.
5. چگونه تجارت ما را روابط بلندمدت و خوب ایجاد می کنید؟
الف ما کیفیت خوب و قیمت رقابتی را حفظ می کنیم تا اطمینان حاصل کنیم که مشتریان ما سود می برند.
ب ما به هر مشتری به عنوان دوست خود احترام می گذاریم و صمیمانه تجارت می کنیم و با آنها دوست می شویم، مهم نیست از کجا آمده اند.
