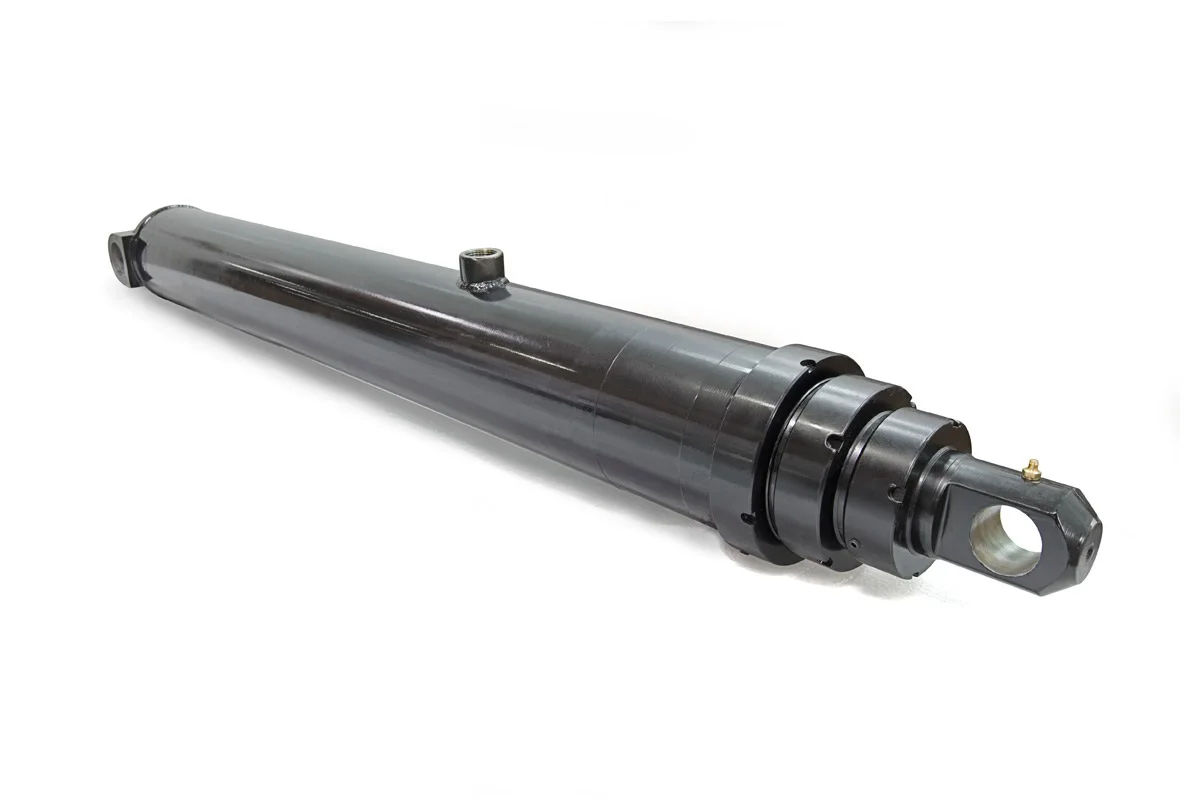

ابعاد سیلندر هیدرولیک دوکلویس 53-4592-106، سکته مغزی 106.06 اینچی، پورت NPTF 3/4 اینچی و وزن کاتالوگ 208 پوندی را برای تجهیزات OEM در سفر طولانی بررسی کنید.
Stroke:
2694 میلی مترClosed length,:
1219 میلی مترExtended length:
3913 میلی مترPort:
3/4 در NPTFسیلندر هیدرولیک دوکلویس 53-4592-106 یک مدل سری 4000 با زمان طولانی است که در کاتالوگ HCIC-2026 فهرست شده است. صفحه کاتالوگ 106.06 اینچی آن را در بحث نصب متفاوت از یک محرک فشرده قرار می دهد: دستگاه باید فضایی برای تغییر طولانی در فاصله مرکز پین داشته باشد و براکت ها و شیلنگ ها باید در تمام حرکت کنترل شوند.
برای یک سازنده OEM یا تیم تعمیر و نگهداری، نقطه شروع مفید، ردیف کامل ابعادی است. این شامل سکته مغزی، طول بسته، طول طولانی، ابعاد نصب، پورت، حجم روغن و وزن است. این مقادیر به مهندسان کمک می کند تا قبل از درخواست قیمت پروژه، مدل را با یک سیلندر موجود یا یک طرح ماشین جدید مقایسه کنند.
| مورد | مقدار اینچ | مقدار متریک |
|---|---|---|
| مدل | 53-4592-106 | 53-4592-106 |
| سری | سری 4000 | سری 4000 |

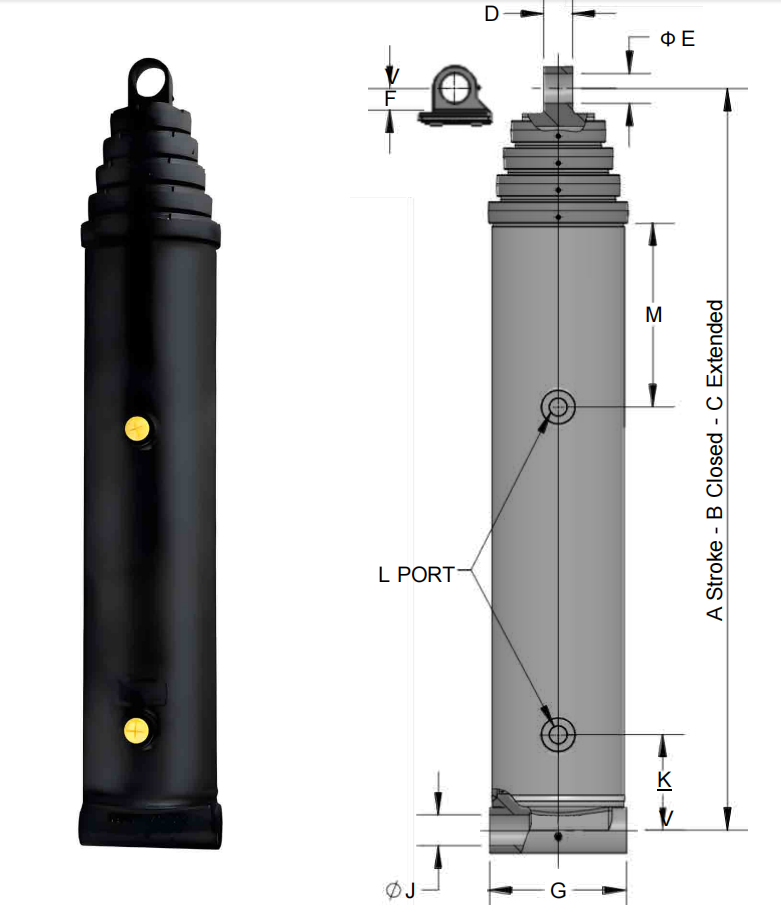

| سکته مغزی، A | 106.06 اینچ | 2694 میلی متر |
| طول بسته، B | 48.00 اینچ | 1219 میلی متر |
| طول طولانی، C | 154.06 اینچ | 3913 میلی متر |
| بعد D | 1.50 اینچ | 38 میلی متر |
| بعد E | 2.06 اینچ | 52 میلی متر |
| بعد F | 2.00 اینچ | 51 میلی متر |
| بعد G | 7.00 اینچ | 178 میلی متر |
| بعد J | 2.06 اینچ | 52 میلی متر |
| بعد K | 19.50 اینچ | 495 میلی متر |
| بندر | 3/4 در NPTF | 3/4 در NPTF |
کاتالوگ ضمانت فشار، بار یا طول عمر عمومی برای 53-4592-106 ارائه نمی کند. انتخاب نهایی به مسیر بار واقعی ماشین، شرایط هیدرولیک و بررسی ایمنی نیاز دارد.
سیلندر پین به پین به صورت مجزا کار نمی کند. پین ثابت، پین متحرک و مکانیسم متصل حرکت را مشخص می کند. برای 53-4592-106، کاتالوگ 48.00 اینچ بسته و 154.06 اینچ گسترش یافته را فهرست می کند. بنابراین ماشین به یک مسیر کنترل شده در یک تغییر بزرگ در فاصله مرکز پین نیاز دارد.
قبل از نصب، دو موقعیت انتهایی و چندین موقعیت میانی را نقشه برداری کنید. بررسی کنید که آیا سیلندر در محدوده زاویه مورد نظر باقی می‌ماند، آیا براکت‌های نصب بار را در جهت صحیح حمل می‌کنند و آیا ساختار اطراف فضایی را برای حرکت بدنه، میله، پین‌ها و شلنگ باز می‌کند یا خیر.
سکته مغزی طولانی همچنین مسیریابی را مهم تر می کند. شیلنگ ها باید مجموعه متحرک را بدون کشش، گیر کردن یا مالش دادن به قاب دنبال کنند. تیم های خدماتی باید بتوانند بدون از بین بردن تجهیزات نامرتبط به پورت و سخت افزار نصب برسند.
ابعاد کاتالوگ D، E، F، G، J و K نقطه شروع ابعادی برای چیدمان نصب را فراهم می کند. آنها را با نقشه ماشین مقایسه کنید نه اینکه فرض کنید که حرکت طولانی تنها مورد نیاز اتصال است.
3/4 در پورت NPTF باید با روش لوله کشی و اتصالات هیدرولیک موجود مطابقت داشته باشد. قبل از نصب سیلندر در فضای محدود، آداپتور، روش آب بندی، شعاع خم شیلنگ و جهت پورت را بررسی کنید.
در ردیف محصول 1.7 گالن حجم روغن پر و 6.0 گالن حجم روغن افزایش یافته فهرست شده است. سیستم هیدرولیک باید حجم مخزن قابل استفاده کافی برای سیلندر، شیلنگ ها، بلوک سوپاپ و موقعیت عملیاتی واقعی داشته باشد. این مقادیر کاتالوگ یک محاسبه کامل اندازه مخزن نیستند.
وزن ذکر شده 208 پوند است. این مقدار در طول حمل و نقل، برنامه ریزی نصب و طراحی براکت اهمیت دارد. یک روش بلند کردن ایمن ارائه دهید و تأیید کنید که ساختار دستگاه می تواند سیلندر را پشتیبانی کند و بار کاری را از طریق اتصالات پین منتقل کند.
53-4592-106 را می توان برای تجهیزات OEM طولانی مدت و پروژه های جایگزینی که از سیلندر پین به پین استفاده می کنند، بازبینی کرد. این یک کاندید برای مکانیسم‌هایی است که در آن نقاط نصب ثابت و متحرک با فاصله کامل از هم فاصله دارند، مشروط بر اینکه هندسه دستگاه با ابعاد کاتالوگ مطابقت داشته باشد.
یک نقل قول نباید تنها بر اساس شماره مدل باشد. HCIC برای ارزیابی کاربرد به ترسیم ماشین یا اندازه‌گیری دقیق میدان، فشار عملیاتی، جهت بار، فرکانس چرخه، جزئیات پین و اطلاعات اتصال هیدرولیک نیاز دارد.
سیلندر هیدرولیک پین به پین 53-4592-106 یک گزینه سری 4000 با زمان طولانی برای مکانیسم هایی است که نیاز به تغییر مشخصی در فاصله مرکز پین دارند. سکته مغزی 106.06 اینچی، طول بسته 48.00 اینچی، طول گسترده 154.06 اینچی، 3/4 در پورت NPTF، ارزش پر شدن 1.7 گالن، ارزش توسعه یافته 6.0 گالن و وزن کاتالوگ 208 پوندی به یک تیم OEM مبنای دقیقی برای بررسی اولیه اتصالات می دهد.
قبل از سفارش، هندسه کامل حرکت، جزئیات نصب، داده های هیدرولیک و برنامه حمل و نقل را به HCIC ارسال کنید. این اطلاعات برای تعیین اینکه آیا این مدل سفر طولانی با دستگاه کامل مطابقت دارد یا خیر، مورد نیاز است.
HCIC که با نام شرکت صنعتی Jinan Huachen نیز شناخته می شود، سیلندرهای هیدرولیک، واحدهای برق هیدرولیک و اجزای مرتبط برای وسایل نقلیه، حمل زباله، تجهیزات ساختمانی و صنعتی را تامین می کند. مناسب بودن محصول باید در برابر طراحی کامل دستگاه و الزامات ایمنی قابل اجرا تأیید شود.
