یونیت هیدرولیک دو اثره برای تریلرهای کمپرسی

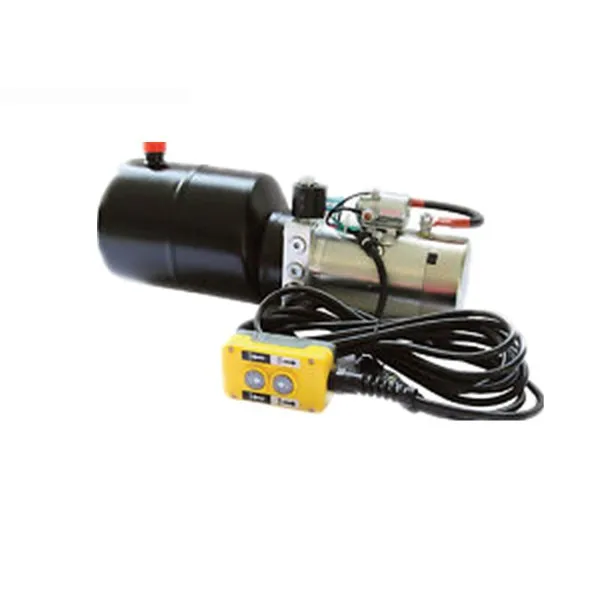

واحد قدرت هیدرولیک دو اثره HCPGDD برای تریلرهای کمپرسی برای سیستم هایی فهرست شده است که به دو عملکرد هیدرولیک دو اثره با کنترل مستقل نیاز دارند. کاتالوگ HCIC-2026 این مدل را با جریان 1.2 GPM، مخزن 8 گالن، 3000 PSI و دو پیکربندی شیر 4 جهته و 3 موقعیتی با شیر برقی شناسایی می کند.

این آرایش دوگانه زمانی می تواند مرتبط باشد که یک پک برق تریلر باید دو عملکرد دوگانه مجزا را کنترل کند، مانند یک محرک تخلیه و یک عملکرد هیدرولیک کمکی. مدار واقعی هنوز باید در برابر سیلندرها، منبع باتری، ترتیب سوپاپ ها، طرح شلنگ و فضای نصب موجود بررسی شود.

---

I. مشخصات HCPGDD

جدول داده های شناسایی کاتالوگ را ثبت می کند. ظرفیت بالابری جهانی، زمان چرخه تضمینی، ظرفیت جریان همزمان یا پیکربندی کامل سیم کشی ایجاد نمی کند.

---

II. "بازی دوگانه" به چه معناست

یک عملکرد هیدرولیک دو اثره به روغنی نیاز دارد که به دو طرف سیلندر آن هدایت شود. یک جهت محرک را گسترش می دهد. موقعیت سوپاپ معکوس روغن را به طرف مقابل می فرستد تا قدرت جمع شود. فهرست HCPGDD دو ترتیب سوپاپ دو عملکرد را نشان می‌دهد، بنابراین واحد قدرت با یک HPU تک مداره دو اثره متفاوت است.

برای یک سازنده تریلر OEM، سوال مهم این است که چگونه از این دو عملکرد استفاده می شود. آیا آنها یک به یک اجرا خواهند کرد؟ آیا یک تابع اولویت بندی شده است؟ آیا سیستم کنترل از دستورات متضاد جلوگیری می کند؟ وقتی هر دو مدار فعال هستند چقدر جریان در دسترس است؟ این نکات باید در شماتیک هیدرولیک تایید شوند نه اینکه از نام مدل فرض شوند.

---

III. ویژگی های محصول که در نصب تریلر مهم است

3.1--دو مدار کنترل دو اثره

این کاتالوگ دو پیکربندی شیر 4 جهته و 3 موقعیتی با شیر برقی را فهرست می کند. این ساختار کنترلی مورد نیاز برای دو عملکرد دوگانه را فراهم می کند، در حالی که منطق کنترل نهایی به سیم کشی، سوئیچ ها، کنترل از راه دور و ترتیب ماشین انتخاب شده برای تریلر بستگی دارد.

جریان کاتالوگ 3.2--1.2 GPM

جریان 1.2 GPM فهرست شده نقطه شروعی برای تخمین سرعت محرک است. اگر دو تابع جریان پمپ موجود را به اشتراک بگذارند، زمان حرکت واقعی به ترتیب مدار و ترتیب عملکرد بستگی دارد. 1.2 GPM را به عنوان جریان تضمین شده به هر دو سیلندر به طور همزمان بدون تأیید سیستم ارائه نکنید.

مخزن 3.3--8 گالن

مخزن 8 گالن ارزش کاتالوگ برای HCPGDD است. سطح صحیح روغن عملیاتی همچنان باید با توجه به حجم سیلندر، جابجایی سمت میله، حجم شلنگ، جریان برگشتی و موقعیت نصب مخزن بررسی شود. یک مخزن بزرگتر به خودی خود مدار سیلندر کم اندازه یا توالی نادرست سوپاپ را حل نمی کند.

3.3--اتصال پورت SAE #6

هر اتصال هیدرولیک باید مطابق با استاندارد شیلنگ تریلر و آداپتور بررسی شود. تأیید کنید که کدام درگاه‌ها به هر عملکرد دوگانه تعلق دارند، مسیرهای فشار و برگشت را شناسایی کنید، شعاع خمش شلنگ کافی را فراهم کنید و دسترسی را برای سرویس رها کنید.

3.4--طرح یکپارچه پاور پک تریلر

HCPGDD در بخش HPU برای تریلر کمپرسی HCIC فهرست شده است. یک نصب عملی همچنین به فضایی برای موتور، مخزن، سیم کشی شیر، کابل های باتری و اتصالات شلنگ نیاز دارد. پاشش جاده، لرزش، گرما و دسترسی به تعمیر و نگهداری باید قبل از محصور شدن واحد نیرو در نظر گرفته شود.

---

IV. جایی که این HPU مناسب است

HCPGDD را می توان برای تریلرهای کمپرسی که به دو عملکرد هیدرولیک دو اثره از یک پکیج واحد قدرت نیاز دارند، بازبینی کرد. ممکن است مربوط به ساخت‌های OEM، پروژه‌های جایگزینی و سیستم‌های تریلر با یک محرک اصلی و یک عملکرد کمکی باشد.

این به طور خودکار برای یک سیلندر تک عملکرد دوگانه، یک مدار روشن/پایان گرانش یا سیستمی که نیاز به آرایش جریان و فشار متفاوتی دارد، انتخاب صحیحی نیست. برنامه باید با توالی کنترل واقعی مطابقت داشته باشد.

---

V. آنچه باید قبل از سفارش تایید شود

برای استعلام HCPGDD، آماده کنید:

• سوراخ، میله و کورس هر دو سیلندر متصل
• حرکت مورد نیاز هر تابع
• این که آیا عملکردها به طور جداگانه یا همزمان عمل می کنند
• زمان های تمدید و پس گیری هدف
• ولتاژ باتری، طول کابل و آرایش سوئیچ کنترل
• مسیریابی شیلنگ، استاندارد پورت و جزئیات اتصالات
• شماتیک هیدرولیک یا شرح مدار روشن
• فضای نصب و دسترسی به خدمات موجود
• عکس ها و اطلاعات پلاک برای یک واحد جایگزین

این جزئیات به HCIC کمک می کند تا مدار دوگانه را به عنوان یک سیستم کامل بررسی کند و هر گونه سیم کشی، شلنگ یا کنترل مورد نیاز پروژه را قبل از تولید شناسایی کند.

---

VI. سوالات متداول

HCPGDD تک بازیگر است یا دو بازیگر؟

کاتالوگ HCIC-2026 HCPGDD را به‌عنوان «2 عملکرد دوگانه» با دو پیکربندی شیر 4 جهته و 3 موقعیت فهرست می‌کند.

چه جریان و فشاری برای HCPGDD ذکر شده است؟

کاتالوگ 1.2 GPM و 3000 PSI را فهرست کرده است. جریان واقعی موجود برای هر تابع به مدار و توالی عملیاتی بستگی دارد.

HCPGDD از چه اندازه مخزن استفاده می کند؟

کاتالوگ یک مخزن 8 گالن را فهرست کرده است.

آیا هر دو عملکرد هیدرولیک می توانند همزمان کار کنند؟

جدول مدل دو مدار دریچه دو عملکرد را مشخص می کند، اما عملکرد جریان یا عملکرد همزمان تضمین شده را مشخص نمی کند. این را باید از طرح هیدرولیک و وظیفه پروژه تأیید کرد.

چه اندازه پورتی ذکر شده است؟

کاتالوگ SAE #6 را برای HCPGDD فهرست می کند.

آیا HCPGDD جایگزین مستقیمی برای HPU تریلر تخلیه دیگری است؟

به صورت خودکار نیست. اطلاعات سیلندر، ترتیب سوپاپ، سیم کشی، اتصالات شلنگ، اندازه مخزن و فضای نصب باید قبل از تایید تعویض با هم مقایسه شوند.

---

VII. نتیجه گیری

واحد قدرت هیدرولیک دو اثره HCPGDD برای تریلرهای کمپرسی یک گزینه تعریف شده توسط کاتالوگ برای دو عملکرد هیدرولیک دوگانه است. داده‌های شناسایی کلیدی آن عبارتند از جریان 1.2 GPM، پورت‌های SAE #6، یک مخزن 8 گالن، 3000 PSI و دو پیکربندی شیر 4 جهته و 3 موقعیتی که با شیر برقی کار می‌کنند.

برای یک نقل قول مفید، داده های هر دو سیلندر، ترتیب کنترل، منبع برق، شماتیک هیدرولیک و عکس های نصب را ارسال کنید. سپس HCIC می‌تواند بررسی کند که آیا پیکربندی HCPGDD با سیستم کامل هیدرولیک تریلر مطابقت دارد یا خیر.

---
