4TG-E130x1307 یک سیلندر هیدرولیک تلسکوپی تلسکوپی زیر بدنه تریلر چهار مرحلهای با سکته مغزی 1307 میلیمتر، حداکثر فشار کاری 180 بار و محدوده نوک کاتالوگ 15 تا 25 تن است.
Number of stages:
4 مرحلهStroke:
1307 میلی مترMass:
58 کیلوگرمWorking volume:
13.7 لیتر4TG-E130x1307 یک سیلندر هیدرولیک تلسکوپی تلسکوپی چهار مرحله ای است که در کاتالوگ HCIC-2026 فهرست شده است. این بخشی از محدوده زیر بدنه سبک برای تریلرهای تخلیه جانبی و سه طرفه است، جایی که یک حرکت طولانی باید در زیر بدنه و شاسی قرار گیرد.
این مدل نقطه شروع مشخصی را برای بررسی OEM یا سیلندر جایگزین ارائه میکند: چهار مرحله، 1307 میلیمتر ضربه، حداکثر فشار کاری 180 بار و محدوده ظرفیت کاتالوگ 15 تا 25 تن. سیلندر باید قبل از خرید با ساختار کامل تریلر، مدار هیدرولیک و ترتیب نصب مطابقت داشته باشد.
| پارامتر | ارزش کاتالوگ |
|---|---|
| مدل | 4TG-E130x1307 |
| نوع محصول | سیلندر هیدرولیک تلسکوپی زیر بدنه |
| تعداد مراحل | 4 |
| سکته | 1307 میلی متر |
| توده | 58 کیلوگرم |
| حجم کار | 13.7 لیتر |
| حداکثر فشار کاری | 180 بار |
| محدوده ظرفیت انعام کاتالوگ | 15-25 تن |
| ابعاد L | 545 میلی متر |
| بعد A | 216 میلی متر |
| بعد B | 329 میلی متر |
| بعد C | 132 میلی متر |
| بعد D | 92 میلی متر |
| بعد E | 58 میلی متر |
مقادیر بالا از جدول سیلندر هیدرولیک تلسکوپی زیر بدنه در کاتالوگ HCIC-2026 ارائه شده، صفحه PDF صفحه 18 رونویسی شده است. در جدول چاپ شده، ردیف 4TG-E130x1307 چهار مرحله را نشان می دهد، 1307 میلی متر سکته مغزی و حداکثر فشار کاری 513.8 کیلوگرم وزن، L0.

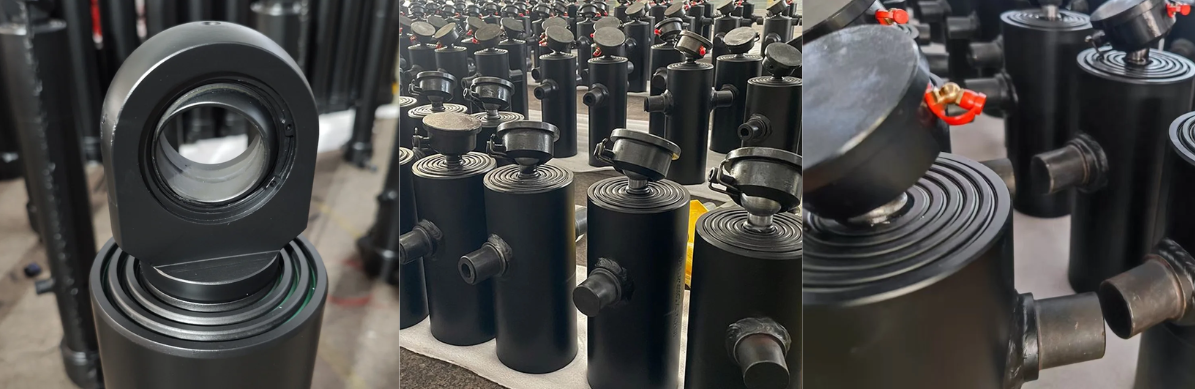

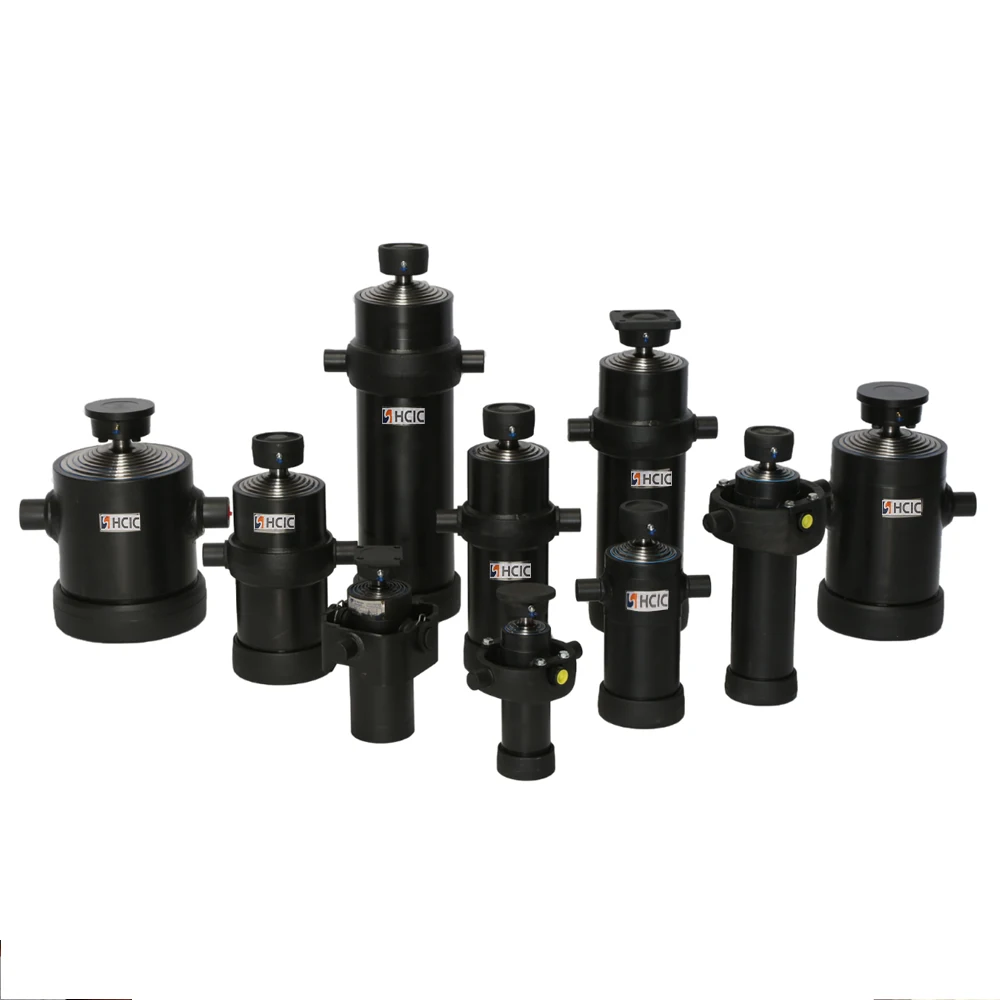

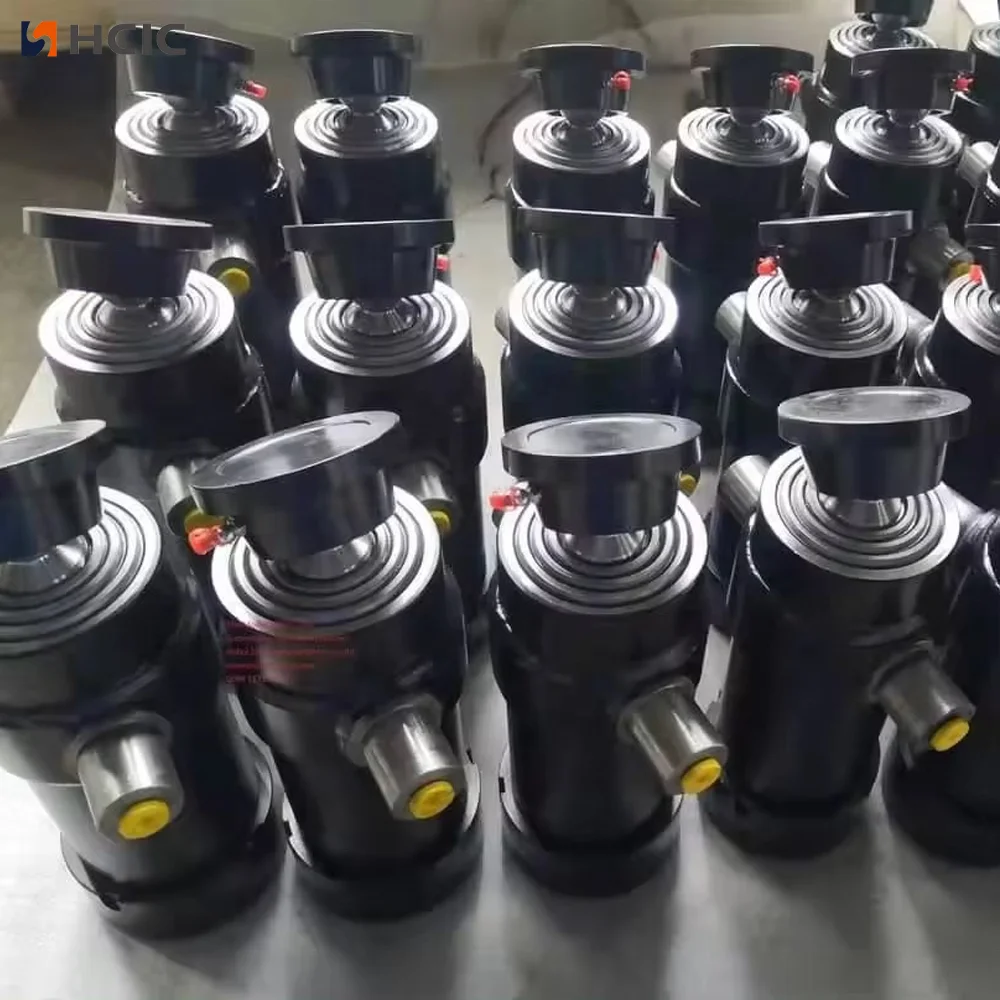

یک استوانه تلسکوپی از مراحل تو در تو برای ایجاد یک حرکت کاری طولانیتر بدون نیاز به طول کامل در هنگام جمع شدن استفاده میکند. این ترتیب در تریلرهای کمپرسی که فضای موجود در زیر بدنه محدود است اما سیستم نوک هنوز به حرکت کافی نیاز دارد مفید است.
4TG-E130x1307 دارای چهار مرحله و سکته مغزی 1307 میلی متری است. ابعاد 545 میلی متر L آن نقطه شروعی برای برنامه ریزی در فضای بسته است، اما نصب باید شامل پایه سیلندر، اتصال پین یا چشمی، اعضای شاسی، شیلنگ ها و مسیر حرکت کامل بدنه زباله شود.
سیلندر به خودی خود نتیجه واژگونی را تعیین نمی کند. محل لولا، وزن بدن، توزیع بار، زاویه انحراف، جریان پمپ و حفاظت امدادی همگی بر نیرو و سرعت مورد نیاز در طول چرخه تأثیر میگذارند.

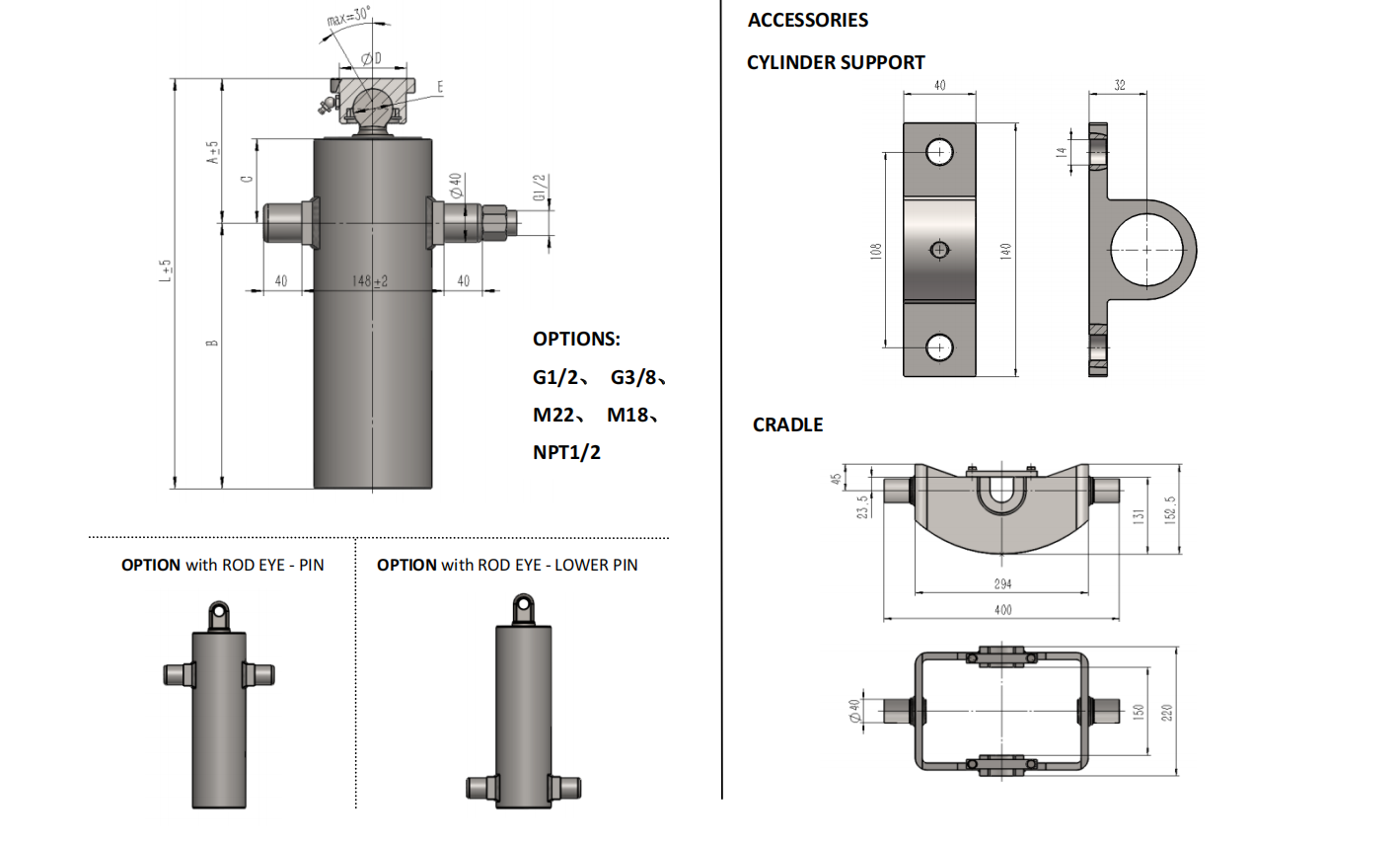

با بعد L لیست شده و ابعاد نصب A-E شروع کنید. آنها را با نقشه تریلر یا ناحیه نصب اندازه گیری شده مقایسه کنید. سپس سیلندر را از طریق قوس نوک کامل بررسی کنید. هنگامی که بدنه بسته است، یک سیلندر ممکن است شاسی را پاک کند، اما با بالا آمدن بدنه، با قسمت متقاطع یا براکت تماس بگیرد.

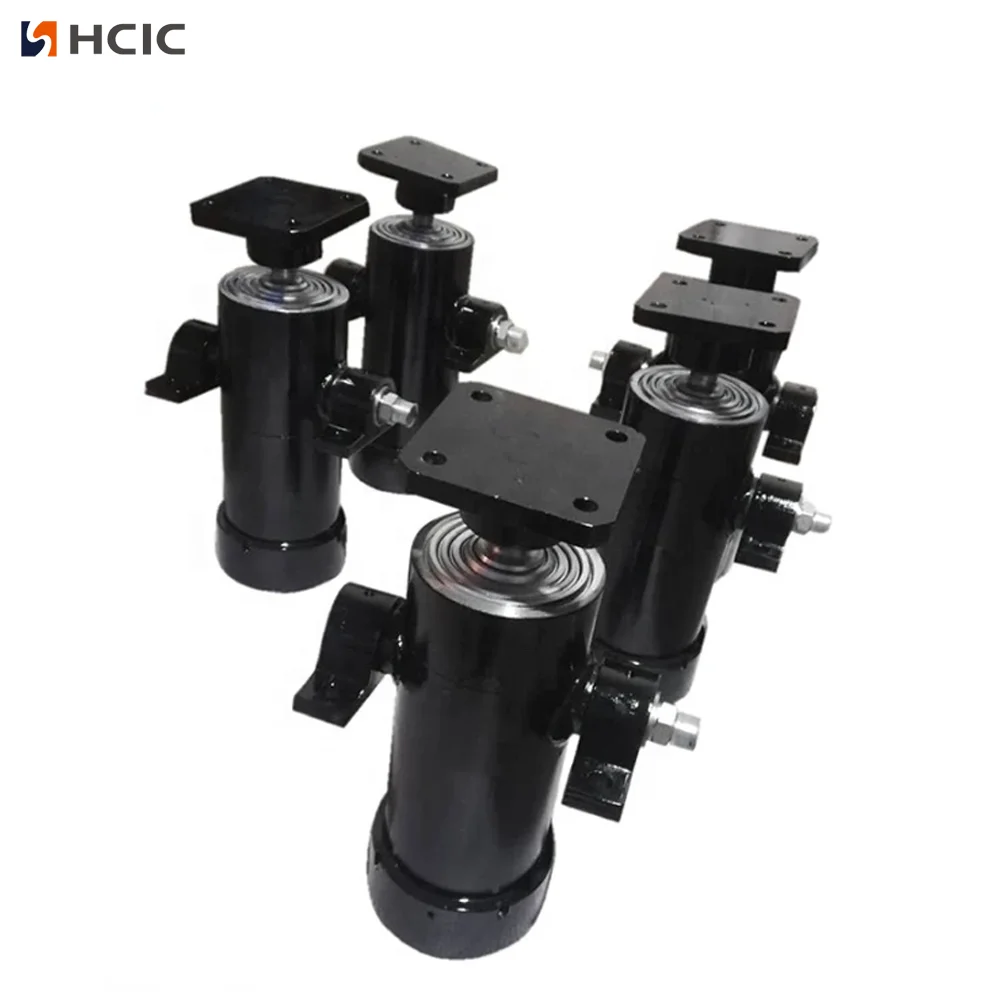

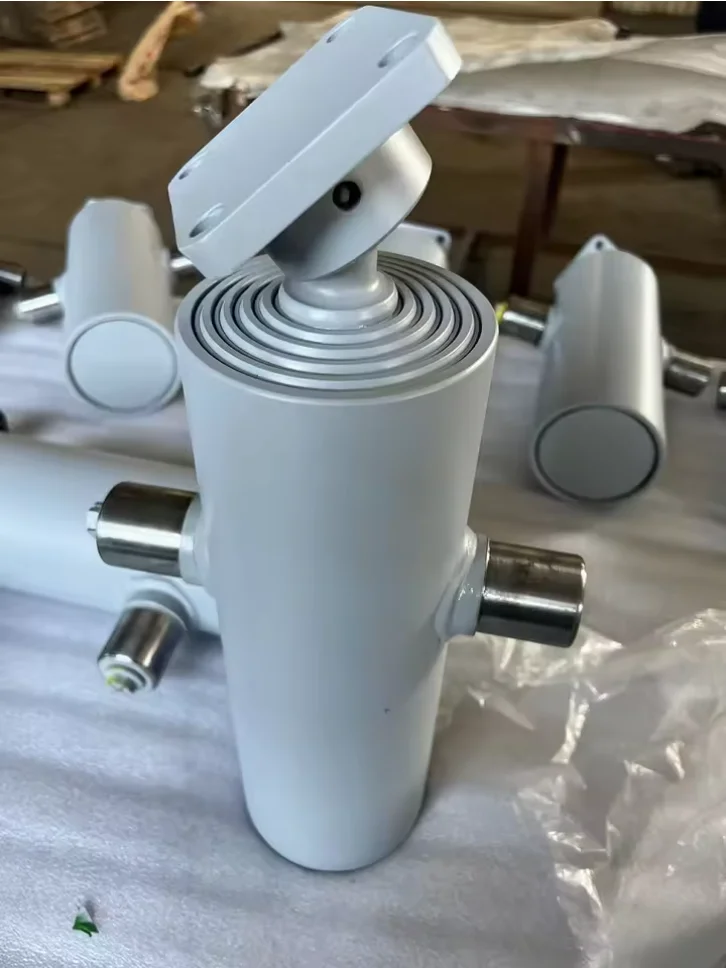

صفحه کاتالوگ گزینه های میله ای و پین پایینی را برای محدوده سیلندر زیر بدنه، همراه با مراجع پایه پایه نشان می دهد. اتصال دقیق و چیدمان پایه برای 4TG-E130x1307 باید از نقشه پروژه تأیید شود. تصور نکنید که یک سیلندر تلسکوپی مشابه از همان فاصله پین یا روش نصب استفاده می کند.
سیلندر باید از طریق طرح نصب تریلر پشتیبانی و تراز شود. براکت ها نباید سیلندر را مجبور به قرار گرفتن در موقعیت خود کنند یا در حین گسترش بارگذاری جانبی ایجاد کنند. قبل از اعمال بار، پین ها، گهواره، شیلنگ ها و اعضای قاب مجاور را بررسی کنید.
کاتالوگ حداکثر فشار کاری 180 بار را برای 4TG-E130x1307 فهرست می کند. پمپ، شیر تسکین، اندازه شلنگ، حجم روغن و مدار کنترل باید مطابق با این نیاز بازنگری شوند. فشار کاری با ظرفیت بالابری تضمین شده یکسان نیست. نیروی واقعی به فشار هیدرولیک، ناحیه موثر و هندسه مکانیکی تریلر بستگی دارد.

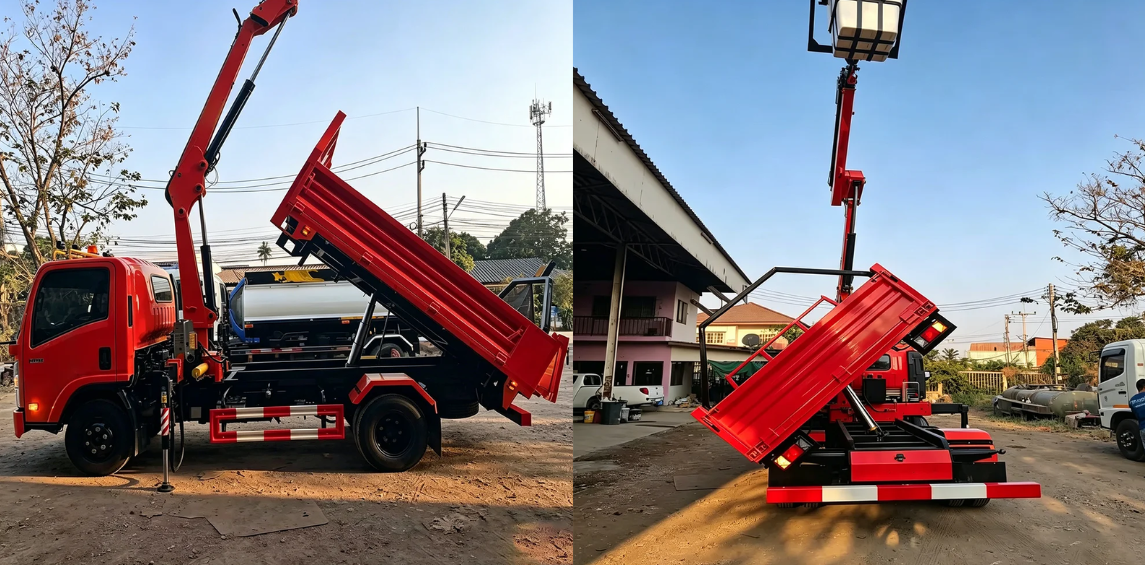

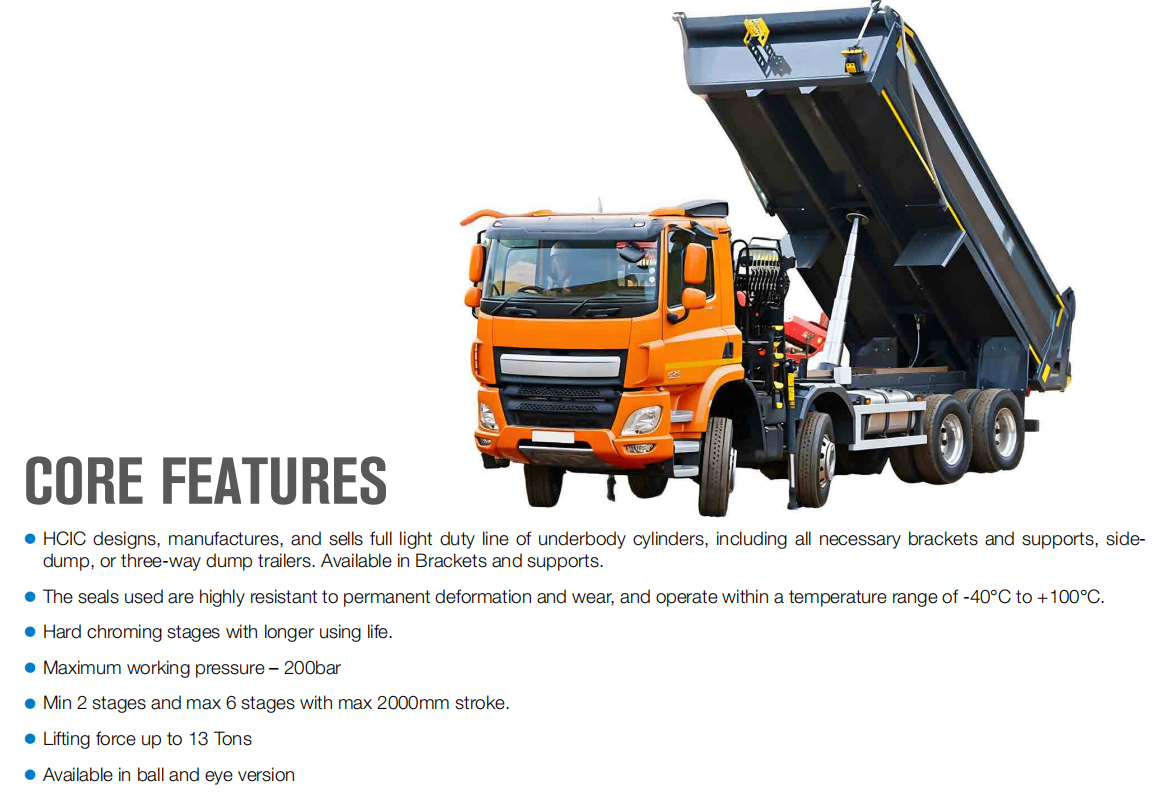

4TG-E130x1307 مربوط به پروژه های کمپرسی تریلر است که به سیلندر هیدرولیک تلسکوپی چهار مرحله ای زیر بدنه با سکته مغزی 1307 میلی متری نیاز دارند. زمانی که فضای نصب موجود و محدوده برنامه کاتالوگ با پروژه مطابقت داشته باشد، میتوان آن را برای طرحبندیهای جانبی و سه طرفه کمپرسی-تریلر در نظر گرفت.
کاتالوگ محدوده 15 تا 25 تنی را فهرست می کند. این را به عنوان یک مرجع برنامه کاربردی کاتالوگ تلقی کنید، نه یک تاییدیه بارگیری جهانی. بدنه تریلر، ساختار لولا، استحکام شاسی، توزیع بار و سیستم هیدرولیک باید با هم ارزیابی شوند.
برای درخواست نصب OEM 4TG-E130x1307 یا جایگزینی، ارسال کنید:
این اطلاعات به جداسازی تعویض مستقیم سیلندر از طراحی مجدد سیستم نصب یا هیدرولیک کمک می کند.
4TG-E130x1307 به سازندگان تریلر یک گزینه سیلندر زیر بدنه چهار مرحله ای تعریف شده با حرکت 1307 میلی متری، وزن 58 کیلوگرم، حداکثر فشار کاری 180 بار، حجم کاری 13.7 لیتر و محدوده نوک کاتالوگ 15 تا 25 تن ارائه می دهد.
قبل از سفارش، نقشه تریلر، اندازهگیریهای نصب و دادههای هیدرولیک را برای بررسی اتصالات به HCIC ارسال کنید.
