توضیحات محصول

واحد قدرت هیدرولیک دو اثره HCPGD برای تریلرهای تخلیه. کاتالوگ نرخ جریان 1.2 GPM، مخزن 6 گالن، رتبه فشار 3000 PSI و پورت SAE #6 را مشخص می کند. چیدمان شیر 4 جهته و 3 حالته با شیر برقی آن برای مدارهای هیدرولیکی که نیاز به حرکت نیرو در هر دو جهت دارند در نظر گرفته شده است.

برای یک سازنده تریلر یا تیم تعمیر و نگهداری ناوگان، نکته مهم صرفاً اندازه موتور و مخزن نیست. HPU باید با سیلندر، منبع برق موجود، روغن هیدرولیک، طرح شلنگ و حرکت مورد نیاز مطابقت داشته باشد. این مقاله توضیح می‌دهد که مشخصات HCPGD به چه معناست و چه اطلاعاتی باید قبل از سفارش تأیید شود.

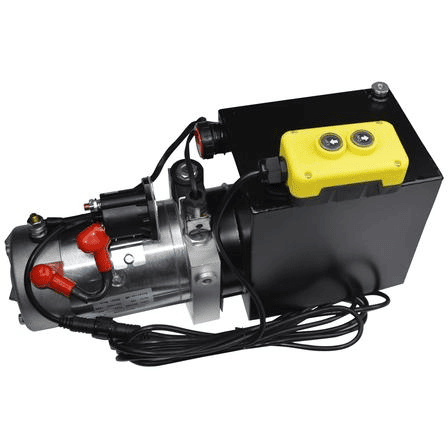

power unit

I. آنچه که واحد برق هیدرولیک HCPGD انجام می دهد

یک واحد برق هیدرولیک توان الکتریکی را به جریان و فشار هیدرولیک تبدیل می کند. پمپ روغن را به سمت انتخاب شده یک سیلندر دو اثره ارسال می کند. هنگامی که سوپاپ تغییر موقعیت می دهد، مدار جریان روغن را معکوس می کند تا سیلندر بتواند تحت نیروی هیدرولیک کشیده و جمع شود.

بنابراین، واحد قدرت هیدرولیک دو اثره HCPGD برای طراحی تریلر تخلیه مناسب است که به یک عملکرد توسعه دهنده برقی و یک عملکرد جمع کردن برقی نیاز دارد. حرکت دقیق هنوز هم به حجم سیلندر، بار، تنظیم امداد، اندازه شلنگ و مدار کنترل بستگی دارد. HPU باید به عنوان بخشی از سیستم هیدرولیک کامل انتخاب شود تا به عنوان یک جزء جدا شده.

II. مشخصات کاتالوگ برای HCPGD

hydraulic power unit

مورد	مشخصات کاتالوگ
مدل	HCPGD
نوع محصول	واحد قدرت هیدرولیک دو کاره
برنامه ذکر شده در کاتالوگ	تریلر تخلیه
نرخ جریان	1.2 GPM
اندازه پورت	SAE شماره 6
اندازه مخزن	6 گرم
فشار	3000 PSI
شیرآلات	شیر برقی کار می کند. 4 طرفه، 3 حالته

اینها مقادیر HCPGD منتشر شده در کاتالوگ HCIC-2026 هستند. کاتالوگ جریان کامل موتور، ظرفیت باتری، چرخه کار، تنظیم شیر تخلیه یا نمودار سیم کشی کنترلر را برای این مدل ارائه نمی کند. این جزئیات باید در برابر الزامات پروژه قبل از تأیید تولید تأیید شود.

III. منطق سوپاپ و مدار

شیر 4 طرفه و 3 موقعیت به واحد قدرت یک ساختار کنترل جهت برای یک محرک هیدرولیکی دو کاره می دهد. یک پورت کار می تواند روغن را به سمت گسترش سیلندر هدایت کند در حالی که دیگری روغن را به مخزن برمی گرداند. در دستور مقابل، مسیر جریان برعکس می شود.

موقعیت مرکزی یک جزئیات طراحی است که باید با مدار نهایی و مشخصات شیر تأیید شود. این بر نحوه رفتار محرک هنگام آزاد شدن فرمان الکتریکی تأثیر می گذارد. یک سازنده تریلر نباید وضعیت مرکز را بدون بررسی شماتیک هیدرولیک، الزامات کنترل بار و روش پایین آوردن ایمن فرض کند.

اتصال پورت SAE #6 نیز باید با استاندارد شلنگ، آداپتور و اتصالات انتخاب شده بررسی شود. تشخیص صحیح رزوه و عمل آب بندی اهمیت دارد زیرا یک نشتی کوچک اتصال می تواند هوا را وارد کند، روغن را از دست بدهد و حرکت تریلر را ناسازگار کند.

IV. چرا تانک 6 گالن مهم است؟

HCPGD با یک مخزن 6 گالن ذکر شده است. حجم مخزن مکانی برای برگشت روغن فراهم می کند و به سیستم کمک می کند تا حجم روغن مورد نیاز سیلندر را مدیریت کند. اندازه مخزن مورد نیاز به تنهایی توسط سوراخ سیلندر تعیین نمی شود. همچنین به حرکت سیلندر، حجم میله، ترتیب مدار، حجم شلنگ، سطح روغن، فضای نصب موجود و چرخه عملیاتی بستگی دارد.

مخزن باید به طور ایمن نصب شود و طوری قرار گیرد که خط مکش، مسیر برگشت و دسترسی به سرویس عملی باقی بماند. قبل از سفارش، نصاب باید ابعاد مخزن واقعی، جهت نصب، آرایش پرکننده و هواکش و سطح روغن قابل استفاده را با HCIC تأیید کند.

V. جریان، فشار و سرعت عملیات واقعی

کاتالوگ 1.2 GPM برای HCPGD و 3000 PSI برای مشخصات فشار فهرست کرده است. این مقادیر نباید مستقیماً به زمان تضمین شده تریلر یا ظرفیت بالابری تبدیل شوند. سرعت واقعی به حجم سیلندر و بار بستگی دارد. فشار کاری واقعی به نیروی مورد نیاز، هندسه مکانیکی، اصطکاک، محدودیت و حفاظت از امداد بستگی دارد.

اولین بررسی ساده، مقایسه حجم سیلندر مورد نیاز با جریان موجود است. یک سیلندر بزرگتر برای تکمیل همان حرکت به روغن بیشتری نیاز دارد، بنابراین حرکت آن معمولاً در همان سرعت جریان بیشتر طول می کشد. یک طراح سیستم همچنین باید جریان برگشتی از سمت میله یک سیلندر دو اثره، طول شلنگ و ویسکوزیته وابسته به دما روغن هیدرولیک را در نظر بگیرد.

مقدار کاتالوگ 3000 PSI یک محدودیت طراحی سیستم است که باید در برابر سیلندر، شیلنگ ها، اتصالات و اجزای کنترل بررسی شود. این نباید به عنوان یک وعده تلقی شود که هر تریلر به طور مداوم با آن فشار کار می کند.

VI. نقاط نصب تریلر کمپرسی

قبل از نصب پاور هیدرولیک دوکاره HCPGD، نکات زیر را تأیید کنید:

1. سازگاری سیلندر:بررسی کنید که محرک متصل دوکاره است و هر دو پورت به درستی شناسایی شده اند.

2. تامین برق:ولتاژ، تقاضای جریان، حفاظت فیوز، اندازه کابل و سازگاری سوئیچ کنترل را تأیید کنید.

3. اتصالات هیدرولیک:پورت های SAE #6 را با شیلنگ ها و آداپتورهای مناسب مطابقت دهید. مسیرهای مکش و برگشت را تمیز نگه دارید.

4. موقعیت مخزن:فضای کافی برای پر کردن، بازرسی، تمیز کردن و خدمات آینده بگذارید.

5. حفاظت از فشار:آرایش سوپاپ کمکی و فشار ایمن را برای مدار کامل تأیید کنید.

6. کنترل بار:نحوه نگهداشتن و پایین آوردن بدنه تخلیه در صورت قطع برق را بررسی کنید.

7. حذف هوا:با روغن تایید شده پر کنید، مدار را مطابق طراحی سیستم تخلیه کنید و پس از چندین چرخه کنترل شده سطح مخزن را بررسی کنید.

HCIC باید طرح تریلر، اطلاعات سیلندر، ولتاژ تغذیه مورد نیاز و شماتیک هیدرولیک را قبل از تایید پیکربندی نهایی دریافت کند.

VII. اشتباهات رایج در انتخاب

انتخاب تنها توسط PSI

فشار عملکرد کامل سیستم را تعیین نمی کند. نیروی سیلندر، اهرم مکانیکی و جریان مورد نیاز باید با هم در نظر گرفته شوند.

در نظر گرفتن جریان به عنوان ظرفیت بالابر

مقدار 1.2 GPM به جریان روغن مربوط می شود، نه مستقیماً به جرمی که یک تریلر می تواند بلند کند. ظرفیت بار بستگی به ساختار سیلندر و تریلر و همچنین مدار هیدرولیک دارد.

نادیده گرفتن سمت بازگشت

یک سیستم دو اثره نیاز به مسیریابی صحیح در دو طرف محرک دارد. شناسایی نادرست شیلنگ می تواند باعث شود سیلندر در جهت اشتباه حرکت کند یا آنطور که در نظر گرفته شده جمع نشود.

عدم تعریف عملکرد مرکز شیر

شیر 4 طرفه و 3 حالته باید با رفتار خنثی مورد نیاز و ترتیب پایین آوردن ایمن مطابقت داشته باشد.

هشتم. اطلاعات استعلام نصب شده و جایگزینی

برای قیمت واحد قدرت هیدرولیک دو اثره HCPGD، ارائه دهید:

نوع تریلر و کاربرد مورد نظر

سوراخ سیلندر، قطر میله و سکته مغزی
رفتار گسترش و پس گرفتن الزامی است
ولتاژ برق و جریان موجود
زمان چرخه هدف، اگر مشخص شده باشد
نوع روغن هیدرولیک یا روغن سیستم موجود
استاندارد شیلنگ و اتصالات
فضای نصب و جهت نصب
روش کنترل و الزامات کنترل از راه دور
مقدار مورد نیاز و مقصد تحویل

این اطلاعات به جای نقل قول از یک عدد به تنهایی، اجازه می دهد تا پیکربندی HPU با سیستم کامل تریلر بررسی شود.

IX سوالات متداول

آیا HCPGD تک اثره است یا دو اثر؟

کاتالوگ HCIC-2026 HCPGD را به عنوان یک واحد قدرت هیدرولیک دو اثره فهرست می کند.

چه نرخ جریان برای HCPGD ذکر شده است؟

کاتالوگ نرخ جریان 1.2 GPM را فهرست می کند.

HCPGD از چه اندازه مخزن استفاده می کند؟

کاتالوگ یک مخزن 6 گالن را فهرست می کند.

چه اندازه پورتی مشخص شده است؟

کاتالوگ اندازه پورت SAE #6 را فهرست می کند.

آیا کاتالوگ تمام جزئیات الکتریکی را تأیید می کند؟

نه. جدول مدل، جریان موتور، نمودار سیم کشی یا مشخصات چرخه کار را کامل ارائه نمی دهد. این نکات باید برای تریلر مورد نظر تایید شوند.

X. درخواست بررسی پیکربندی HCPGD

واحد برق هیدرولیک دو اثره HCPGD یک گزینه HPU تریلر تعریف شده با جریان، مخزن، فشار و اطلاعات دریچه فهرست شده در فهرست است. برای یک نقل قول قابل اعتماد، مشخصات سیلندر، منبع برق، شماتیک هیدرولیک و محدودیت های نصب را برای HCIC ارسال کنید.

سپس HCIC می تواند بررسی کند که آیا پیکربندی HCPGD با برنامه کامل مطابقت دارد یا خیر و هر گونه جزئیات خاص پروژه را که نیاز به تأیید قبل از تولید دارد شناسایی کند.

XI .درباره HCIC

شرکت صنعتی Jinan Huachen، آموزشی ویبولیتین در سال 1998 تاسیس شد. کاتالوگ HCIC-2026 این شرکت را به عنوان تولید کننده محصولات هیدرولیک با تمرکز بر سیلندرهای هیدرولیک و واحدهای نیرو برای صنایع از جمله تجهیزات حمل و نقل، ماشین آلات ساختمانی و سایر کاربردهای صنعتی توصیف می کند.
