ابعاد کاتالوگ بالابر برقی مدل 520 را بررسی کنید و فضای قاب، هندسه نصب و فاصله سرویس را قبل از پروژه تخلیه تریلر بررسی کنید.

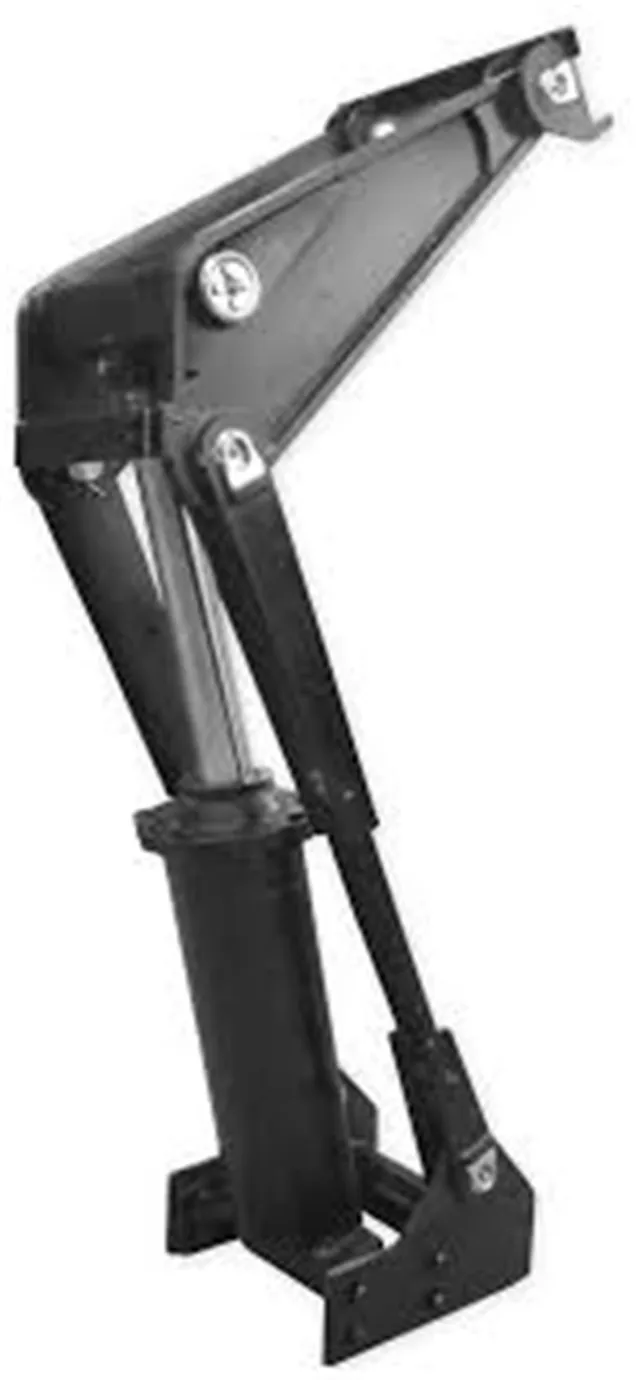

بالابر برقی مدل 520 یک جزء جمع و جور بالابر است که در کاتالوگ پاور هیست های آمریکایی ارائه شده است. برای یک سازنده تریلر تخلیه یا خریدار جایگزین، اولین سوال این نیست که آیا بالابر می تواند بلند شود یا خیر. این است که آیا بالابر با فضای قاب موجود، آرایش محوری و مسیر حرکت متناسب است یا خیر.

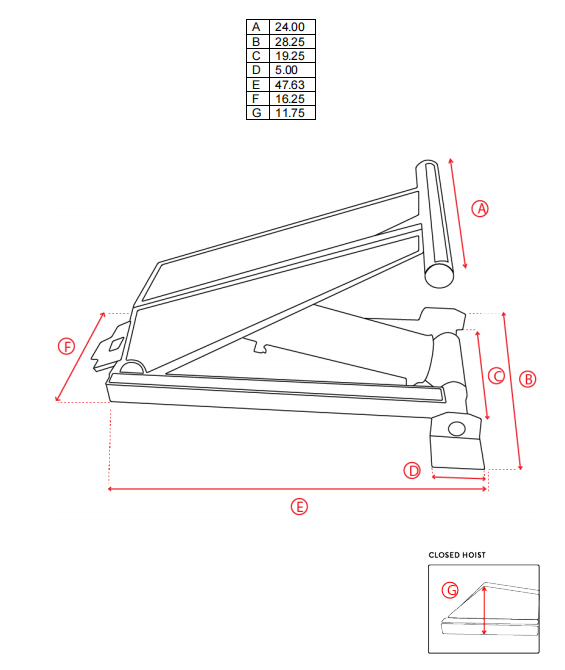

صفحه مدل 520 ارجاعات هفت بعدی را از A تا G ارائه می دهد. این ابعاد یک نقطه شروع مهندسی برای بررسی پاکت نصب قبل از نهایی شدن ساختار تریلر، مدار هیدرولیک و جزئیات نصب می دهد.
| پارامتر | ارزش کاتالوگ |
|---|---|
| مدل | 520 |
| دسته بندی محصول | بالابر برق |
| بعد A | 24.00 اینچ |
| بعد B | 28.25 اینچ |
| بعد C | 19.25 اینچ |
| بعد D | 5.00 اینچ |
| بعد E | 47.63 اینچ |
| بعد F | 16.25 اینچ |
| بعد G | 11.75 اینچ |
این مقادیر از صفحه کاتالوگ مدل 520 رونویسی شده است. نقشه اصلی و ابعاد واقعی تریلر مشتری باید قبل از تایید تولید بررسی شود.

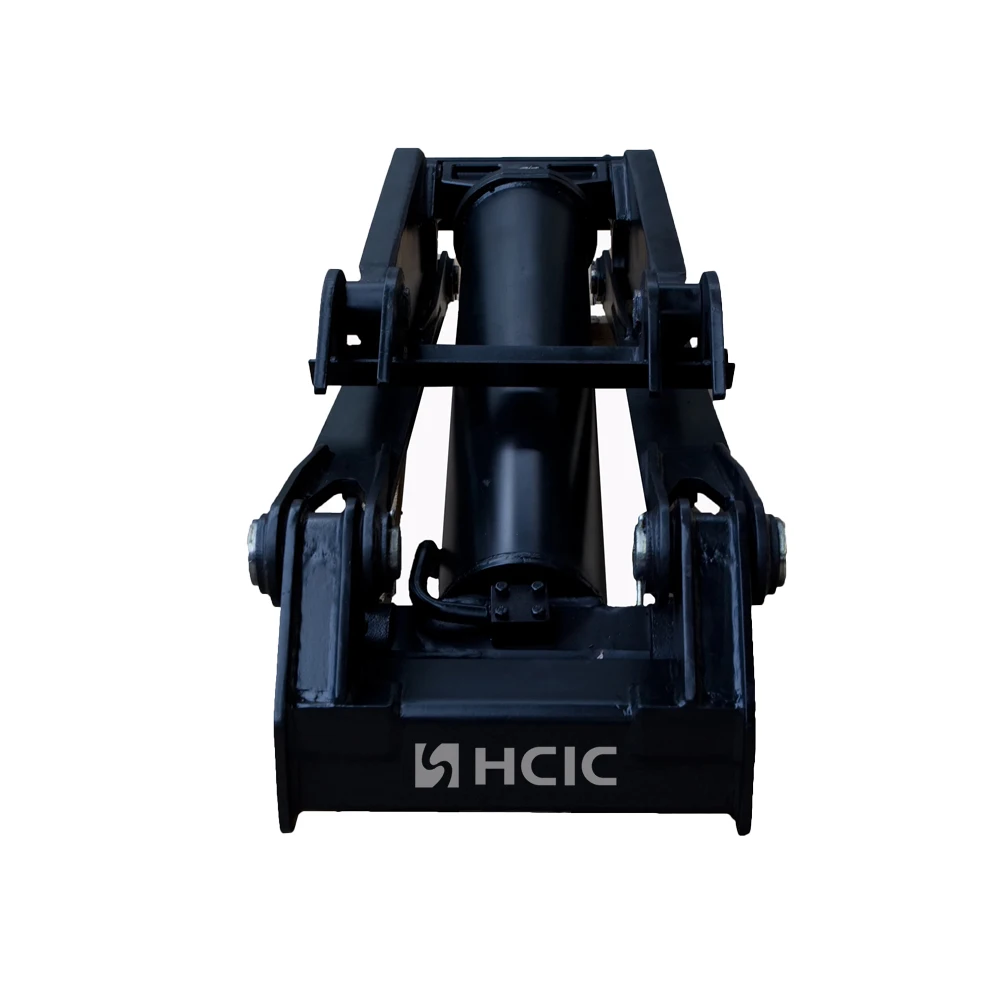

یک سیستم بالابر تریلر کمپرسی در یک زاویه در حال تغییر حرکت می کند. فضای موجود هنگام بسته بودن بدنه لزوماً همان فضای موجود در هنگام بلند کردن نیست. بالابر باید در داخل قاب قرار گیرد، به طور صحیح به ساختار نگهدارنده متصل شود و در طول چرخه از بدنه متحرک دور بماند.
به همین دلیل، بالابر برقی مدل 520 باید به عنوان بخشی از آرایش کامل بالابر و نه به عنوان یک جزء ایزوله بررسی شود. بدنه تریلر، لولای عقب، ساختار نصب در جلو و اتصالات هیدرولیک همگی بر روی اتصال نهایی تاثیر می گذارند.
ابعاد A، B و C هنگام مقایسه بالابر با فضای موجود بین قاب تریلر و بدنه کمپرسی مفید است. ابتدا تریلر را در حالت بسته اندازه گیری کنید، سپس مسیر حرکت را در حالی که بدنه شروع به واژگون شدن می کند، بررسی کنید.
اندازه گیری استاتیک به تنهایی می تواند تداخل با اعضای متقاطع، براکت ها، شیلنگ ها یا قسمت زیرین بدنه را از بین ببرد. ایمنترین بررسی از یک طرح یا عکسهای ابعادی با فواصل کلیدی مشخص شده استفاده میکند.
مراجع D، F و G به خریدار کمک می کند بالابر را با صفحات پشتیبانی برنامه ریزی شده، محل پین ها و تقویت قاب مقایسه کند. این مقادیر نباید برای بازتولید طرح نصب کامل بدون نقشه اصلی و ابعاد پروژه استفاده شوند.
ساختار نصب باید واکنش بالابر را به قاب تریلر منتقل کند. بنابراین ضخامت براکت، تراز پین و طراحی جوش نیاز به بررسی مهندسی جداگانه دارد.
کاتالوگ ابعاد E را 47.63 اینچ برای مدل 520 ذکر کرده است. این اندازه گیری زمانی مهم است که طول نصب تریلر محدود باشد یا زمانی که بالابر باید در اطراف اعضای قاب موجود قرار گیرد.
این بعد را همراه با وضعیت بدنه بسته، محل لولا و فضای دسترسی به سرویس بررسی کنید. به جای طراحی نصب حول یک اندازه گیری که هیچ دسترسی عملی باقی نمی گذارد، فضایی را برای بازرسی و کار اتصال هیدرولیک بگذارید.
بالابر برقی مدل 520 برای بحث در مورد سیستم بالابر تریلر که در آن خریدار به یک مرجع کاتالوگ تعریف شده و یک مبنای ابعادی برای بررسی اتصالات نیاز دارد، مناسب است. ممکن است برای ساخت تریلرهای OEM، پروژه های جایگزینی و طراحی مجدد سیستم، مشروط به تایید آرایش کامل مکانیکی و هیدرولیکی در نظر گرفته شود.
صفحه کاتالوگ مدل 520 ارائه شده ارجاعات ابعادی را فهرست می کند اما ظرفیت تأیید شده، مقدار فشار کاری، رقم عمر سرویس یا گواهی برای این مدل ارائه نمی کند. این جزئیات باید به جای استنباط از شماره مدل، برای پروژه واقعی تأیید شوند.
یک درخواست مفید بالابر برق مدل 520 باید شامل موارد زیر باشد:
- نوع تریلر و ابعاد بدنه کمپرسی
- فضای موجود بین قاب و بدنه
- موقعیت لولای عقب و نقاط نصب جلو
- مراکز سنجاق و ابعاد براکت
- موقعیت های بسته و کار بدنه کمپرسی

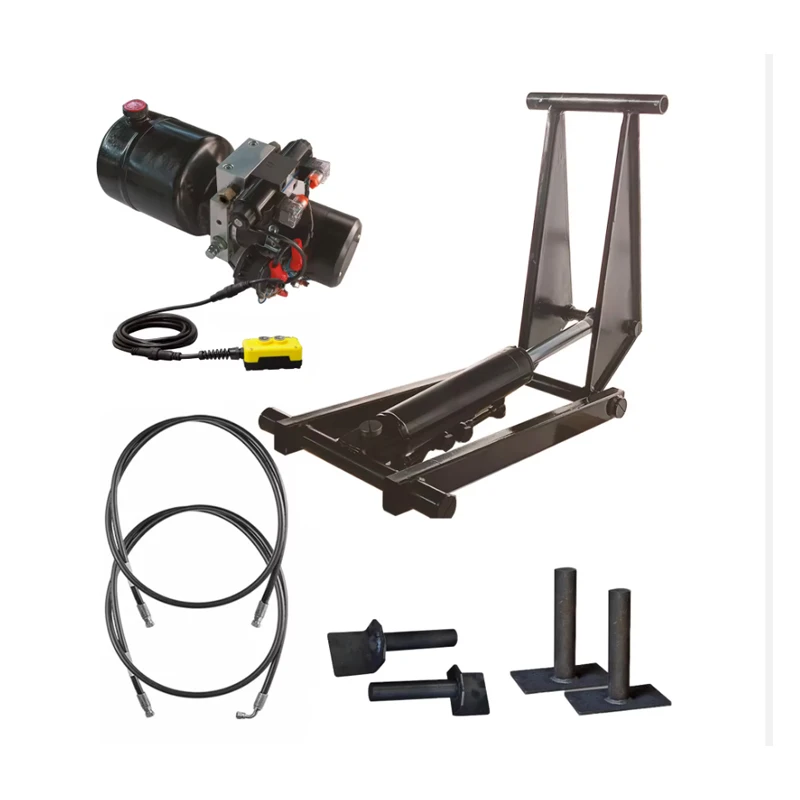

- پمپ، سوپاپ ها، شیلنگ ها و کنترل های موجود در صورت جایگزینی
- عکسها یا طراحی ابعادی از نصب فعلی
- توالی بالابری مورد نیاز و محیط عملیاتی
این اطلاعات به تامین کننده اجازه می دهد تا بدون حدس زدن در مورد جزئیات ساختاری پنهان، درباره اتصالات بحث کند.
بالابر برقی مدل 520 باید از طریق بررسی اتصالات انتخاب شود و نه تنها با تطبیق شماره مدل. ابعاد کاتالوگ آن - به ویژه ابعاد E 47.63 اینچ، بعد A 24.00 اینچ و بعد G 11.75 اینچ - نقطه شروع مفیدی برای بررسی نصب تریلر تخلیه است.
برای نقل قول دقیق، نقشه تریلر، اندازه گیری های نصب و اطلاعات هیدرولیکی موجود را به HCIC ارسال کنید. تصمیم نهایی باید بر اساس چیدمان کامل بالابر و آخرین نقشه فنی باشد.

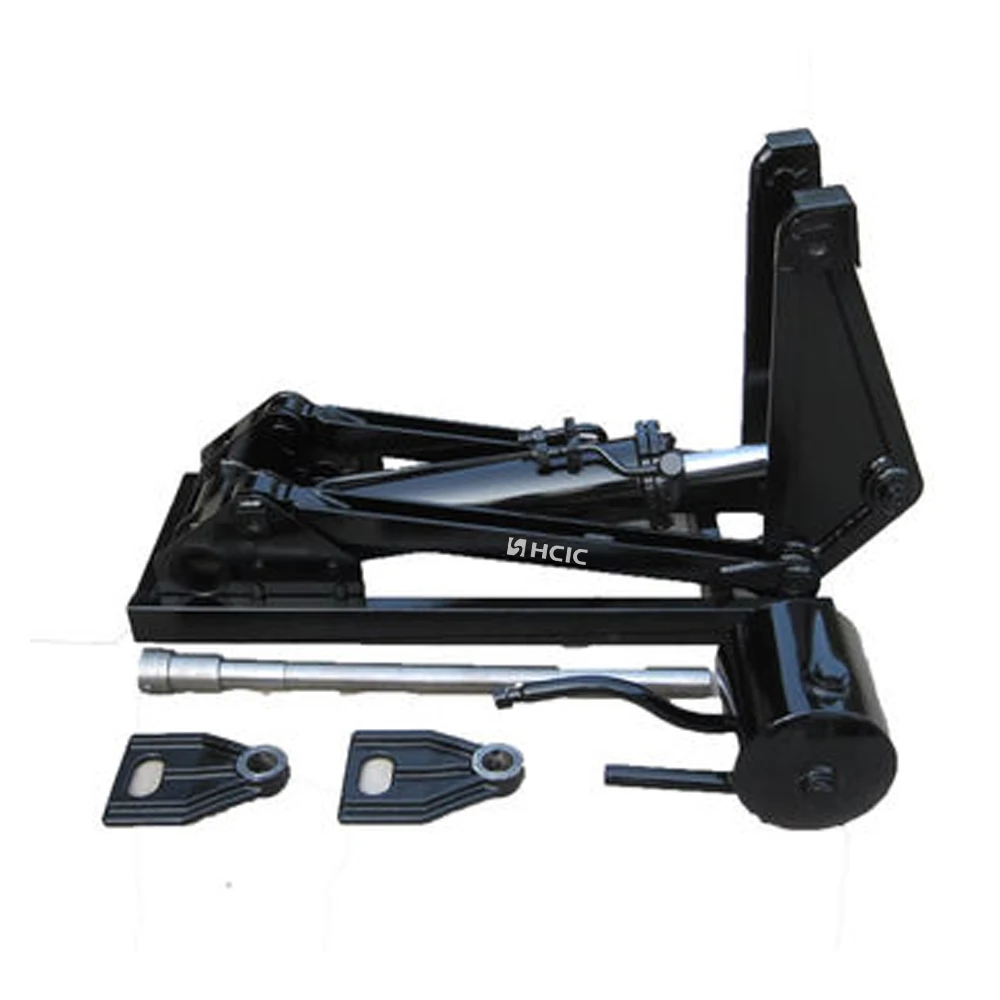

HCIC سیلندرهای هیدرولیک و واحدهای قدرت را برای کاربردهای خودرو و صنعتی توسعه و تولید می کند. برای پروژه مدل 520، HCIC میتواند اطلاعات نصب موجود را بررسی کند و جزئیات فنی مورد نیاز برای یک OEM یا پیشنهاد جایگزین را شناسایی کند.
