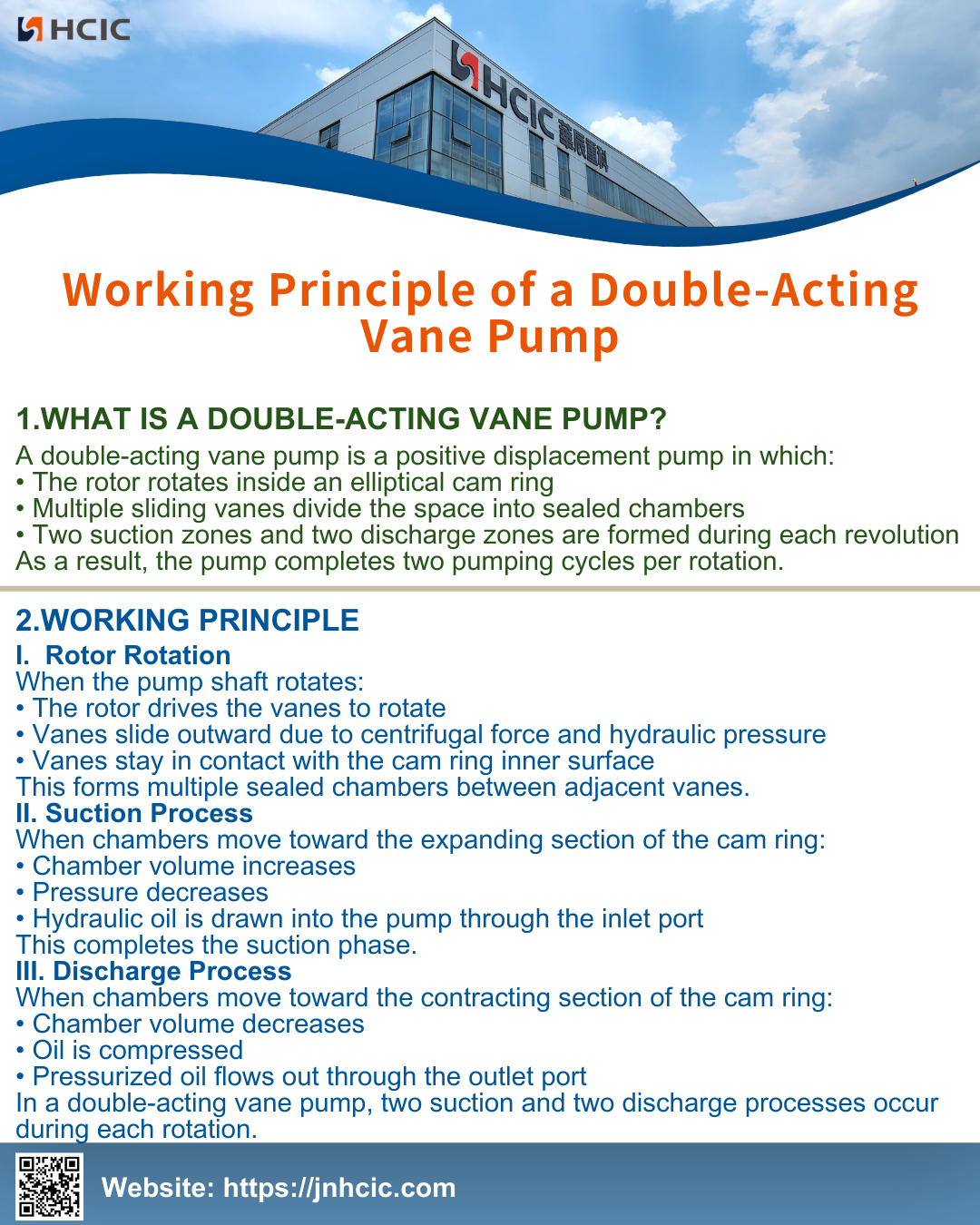

اصل کار یک پمپ پره دو اثره

پمپ پره دو اثره چیست؟

پمپ پره ای دو اثره یک پمپ جابجایی مثبت است که در آن:

• روتور در داخل یک حلقه بادامک بیضوی می چرخد

• پره های کشویی متعدد فضا را به محفظه های مهر و موم شده تقسیم می کنند

• در طول هر چرخش دو ناحیه مکش و دو ناحیه تخلیه تشکیل می شود

در نتیجه پمپ در هر چرخش دو سیکل پمپاژ را کامل می کند.

اصل کار

1. چرخش روتور

هنگامی که شفت پمپ می چرخد:

• روتور پره ها را به چرخش می راند

• پره ها به دلیل نیروی گریز از مرکز و فشار هیدرولیک به سمت بیرون می لغزند

• پره ها با سطح داخلی حلقه بادامک در تماس باقی می مانند

این محفظه های مهر و موم شده متعددی را بین پره های مجاور تشکیل می دهد.

2. فرآیند مکش

هنگامی که محفظه ها به سمت بخش در حال گسترش حلقه بادامک حرکت می کنند:

• حجم محفظه افزایش می یابد

• فشار کاهش می یابد

• روغن هیدرولیک از طریق دریچه ورودی به پمپ کشیده می شود

این مرحله مکش را کامل می کند.

3. فرآیند تخلیه

هنگامی که محفظه ها به سمت بخش انقباض حلقه بادامک حرکت می کنند:

• حجم محفظه کاهش می یابد

• روغن فشرده شده است

• روغن تحت فشار از طریق درگاه خروجی خارج می شود

در یک پمپ پره ای دو اثره، دو فرآیند مکش و دو فرآیند تخلیه در طول هر چرخش اتفاق می افتد.
