سیلندر پنوماتیک چگونه کار می کند

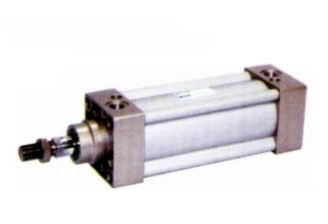

سیلندرهای پنوماتیک تک اثر

یک سیلندر پنوماتیکی تنها نیروی رانش یا نیروی کار را در یک جهت واحد تولید می کند. از فنر داخلی یا نیروهای خارجی مانند گرانش، وزنه یا حرکت مکانیکی برای جمع کردن پیستون به نقطه شروع خود استفاده می کند.

این سیلندرها فقط دارای یک درگاه ورودی هوا هستند که هوای فشرده را وارد محفظه می کند تا پیستون را به موقعیت هدف هدایت کند.

سیلندرهای پنوماتیک تک اثر برای کارهای یک طرفه ساخته شده اند، کاربردهای متداول شامل بستن، تعیین موقعیت قطعه، علامت گذاری، حرکات ضربه کوتاه و کار مونتاژ سبک است.

دو طرح متمایز از سیلندرهای تک اثر وجود دارد:

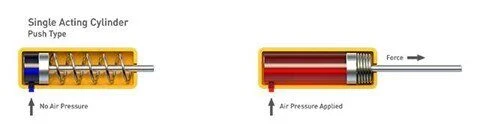

(1) اعمال فشار هوا باعث ایجاد رانش می شود، بنابراین پیستون را هل می دهد:

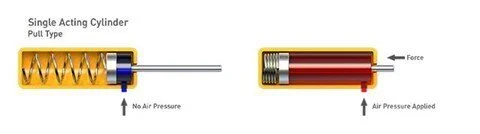

(2) اعمال فشار هوا باعث ایجاد رانش می شود، بنابراین پیستون را "کشش" می کند:

مزایا

ساخت و ساز ساده و سرراست

ساختار فشرده و کم مصرف

هزینه کمتر برای شیرهای کنترل و لوله کشی خطوط هوا

از نیمی از هوای فشرده در مقابل یک سیلندر دو اثره هم اندازه استفاده می کند

معایب

سمت برگشت فنر به هوای محیط باز است و اجازه می دهد گرد و غبار و زباله به داخل آن نفوذ کند که باعث خرابی و کاهش طول عمر سیلندر می شود.

عملکرد فنر با گذشت زمان ضعیف می شود و منجر به موقعیت های انتهایی ضربه ناپایدار می شود

قطر سوراخ و طول ضربه توسط اندازه و قدرت فنر داخلی محدود می شود

افت جزئی در نیروی هل دادن، زیرا فنر در برابر حرکت رو به جلو پیستون مقاومت می کند

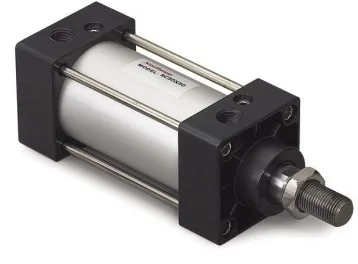

سیلندرهای پنوماتیک دو کاره

یک سیلندر پنوماتیکی دو اثره در هر دو جهت نیرو ایجاد می کند و پیستون را به سمت بیرون می راند و آن را به سمت داخل می کشد.

این طراحی دارای یک پورت هوا در دو انتها است و هوای پرفشار را بین دو پورت منحرف می‌کند تا پیستون را به جلو و عقب هدایت کند. برای کارهایی که نیاز به حرکت دو طرفه دارند، مانند باز کردن و بستن دروازه‌های صنعتی و دمپرها، ضروری است.

سیلندرهای دو اثره پرکاربردترین محرک های خطی هستند که حدود 95 درصد از سیلندرهای اعمال شده در سیستم های کنترل پنوماتیک را تشکیل می دهند.

آنها انتخابی بهینه برای عملیات سنگین، ضربات طولانی و نیازهای با نیروی بالا هستند که سیلندرهای تک اثره نمی توانند برآورده کنند. مدل های کوچک دو عملکرد نیز برای کارهایی که نیاز به موقعیت های انتهایی دقیق و ثابت در هر دو ضربات کششی و جمع شدنی دارند، کار می کنند.

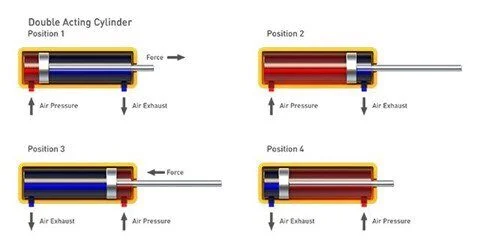

در اینجا نحوه کار آنها آمده است:

مزایا

- تقریباً تمام سیلندرهای پنوماتیک استاندارد ISO از طراحی دوگانه استفاده می کنند

- گستره وسیع‌تری از اندازه‌های سوراخ و طول ضربه نسبت به مدل‌های تکی

- بسیاری از تغییرات سفارشی برای قاب پایه دوتایی

معایب

- بدون قفل تعبیه شده برای ثابت نگه داشتن پیستون در موقعیت های ضربه متوسط

- هوا قابل تراکم است، بنابراین برنامه های تغذیه به یک سیلندر هیدرولیک برای حرکت صاف و ثابت نیاز دارند.

- واحدهای کورس طولانی نیاز به پشتیبانی میله پیستون اضافی دارند تا خمش را متوقف کنند و عملکرد را صاف نگه دارند
