سیلندر بالابر نصب پین برای کامیون کمپرسی

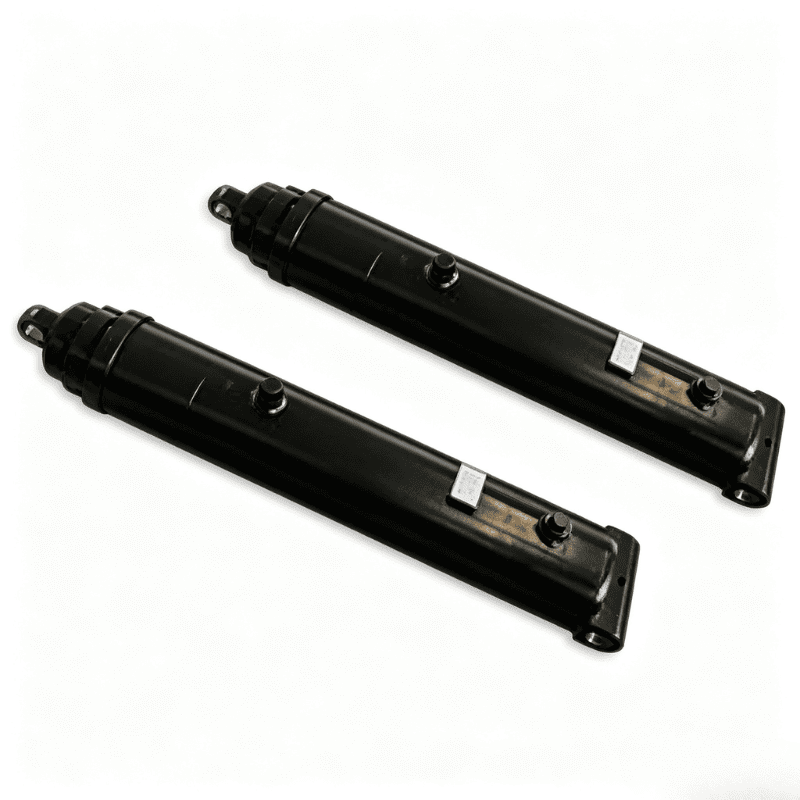

63-4402-120 یک سیلندر بالابر پین نصب شده سری 4000 برای کامیون کمپرسی است. ترتیب نصب دو پین آن برای نصب ماشین مفصلی در نظر گرفته شده است که در آن سیلندر بین نقاط نصب ثابت کار می کند و حرکت ساختار متصل را دنبال می کند.

کاتالوگ HCIC یک بعد گسترده 125.31 اینچی (3183 میلی متر)، یک بعد بسته 84.19 اینچی (2138 میلی متر) و یک پورت NPTF 3/4 را برای این مدل فهرست می کند. این کاتالوگ همچنین طراحی خود خونریزی، پکینگ V از پیش بارگذاری شده، سرپیچ رزوه ای قابل تنظیم در میدان و طول یاتاقان طولانی تر برای پایداری را مشخص می کند.

این مقاله فقط مدل 63-4402-120 را پوشش می دهد.

---

I. مشخصات فنی

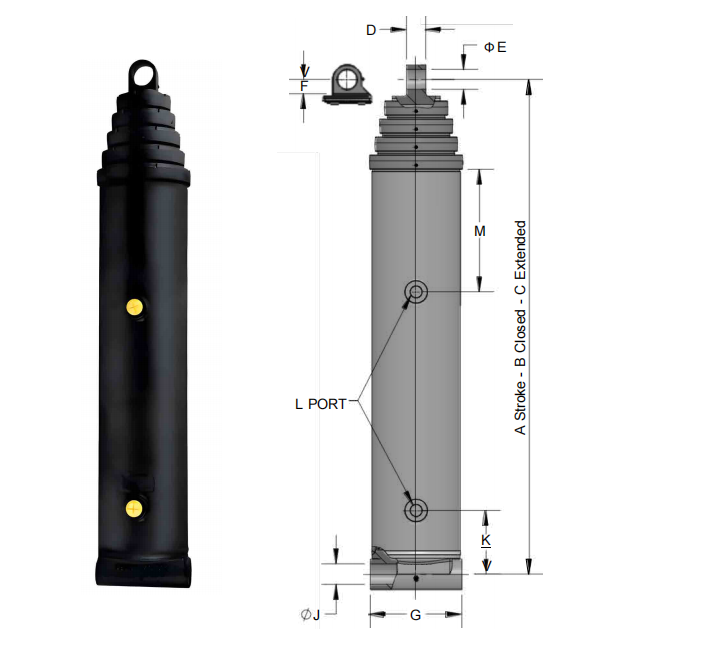

ابعاد از حروف نشان داده شده در نقشه کاتالوگ HCIC استفاده می کنند. قبل از ثبت سفارش، نقشه کامل، جزئیات پین، فشار هیدرولیک و فاصله نصب را تأیید کنید.

---

II. ترتیب نصب پین پین

63-4402-120 بین دو پین ماشین نصب می شود. یک سر آن به بدنه سیلندر و دیگری به پایه میله ای متصل می شود. همانطور که مدار هیدرولیک میله را باز یا جمع می کند، مراکز پین حرکت خطی را به مکانیزم نوک متصل منتقل می کنند.

چیدمان نصب نیاز به نصب دقیق دارد. قبل از تعویض محرک موجود، بررسی کنید:

- فاصله های مرکز پین بسته و گسترش یافته

- قطر پین و عرض یاتاقان

- تراز کلیویس از طریق حرکت کامل

- موقعیت درگاه و شعاع خمش شلنگ

- فاصله دور سر و انتهای میله

- توقف های مکانیکی و بارهای جانبی احتمالی

طول کاتالوگ صحیح به خودی خود تأیید نمی کند که سیلندر برای دستگاه مناسب است. نقشه نصب کامل باید قبل از تولید تایید شود.

---

III. ویژگی های طراحی فهرست شده توسط HCIC

3.1 طراحی خود خونریزی

کاتالوگ یک طرح خودخون‌آمیز برای سیلندر پین پین سری 4000 را مشخص می‌کند. این ویژگی می تواند به سیلندر کمک کند تا هوای محبوس شده را در حین راه اندازی، زمانی که سیستم هیدرولیک پر شده و مطابق رویه تجهیزات کار می کند، آزاد کند.

این سیستم همچنان به روش‌های مناسب پر کردن، حذف هوا و تمیز کردن روغن نیاز دارد. خود خونریزی نیازی به بازرسی مخزن، شیلنگ ها و اتصالات را برطرف نمی کند.

3.2 بسته بندی V پیش بارگذاری شده

سیلندر با بسته بندی V از پیش بارگذاری شده و یک فنر موجی خود تنظیم کننده فهرست شده است. کاتالوگ همچنین یک بسته مهر و موم "Z" پر انرژی را به عنوان یک گزینه مشخص می کند. آرایش نهایی آب بندی باید با توجه به سیال هیدرولیک، دما و شرایط عملیاتی تایید شود.

3.3 رزوه تنظیم مهر و موم و مهر و موم میدان

سر رزوه ای برای استحکام بیشتر و تنظیم مهر و موم میدان ذکر شده است. این به پرسنل تعمیر و نگهداری یک رابط خدمات تعریف شده برای کارهای مربوط به مهر و موم می دهد. قبل از هر گونه عملیات سرویس، فشار هیدرولیک را جدا کنید، ساختار متصل را پشتیبانی کنید و مراحل نگهداری ایمن دستگاه را دنبال کنید.

3.4 طول بلبرینگ بیشتر

HCIC طول یاتاقان طولانی تری را برای ثبات فهرست می کند. این مربوط به محرکی است که ساختار مفصلی را بین دو پین حرکت می دهد. تراز مناسب پین، وضعیت clevis و هدایت سمت ماشین همچنان مورد نیاز است زیرا سیلندر برای جبران بارگذاری کنترل نشده جانبی در نظر گرفته نشده است.

---

IV. اصل کار

فشار هیدرولیک بر روی پیستون برای ایجاد حرکت خطی میله عمل می کند. بدنه سیلندر و انتهای میله آن حرکت را از طریق دو اتصال پین شده منتقل می کند. پمپ هیدرولیک و شیر کنترل جریان روغن را تعیین می کنند، در حالی که حفاظت از فشار مدار شرایط عملیاتی را محدود می کند.

برای مدل 63-4402-120، کاتالوگ مقادیر ابعاد بسته و توسعه یافته مورد استفاده برای بررسی پاکت stroke موجود را می دهد. طراح ماشین باید تأیید کند که ساختار نوک می تواند در محدوده کامل خود بدون اتصال، پایین آمدن یا مجبور کردن سیلندر به یک مسیر بار ناخواسته حرکت کند.

---

V. مزایای اصلی محصول

- نصب پین برای تجهیزات نوک مفصلی

- 125.31 اینچ / 3183 میلی متر بعد توسعه یافته فهرست شده در کاتالوگ

- پورت هیدرولیک 3/4 NPTF

- طرح خود خونریزی فهرست شده توسط HCIC

- پکینگ V از پیش بارگذاری شده با انرژی فنر موجی خودتنظیمی

- بسته مهر و موم "Z" اختیاری که در کاتالوگ ذکر شده است

- سر رزوه ای برای استحکام بیشتر و تنظیم مهر و موم میدان

- طول بلبرینگ بیشتر برای پایداری

- ابعاد اینچ و میلی متر برای برنامه ریزی نصب

---

VI. کاربرد و تطبیق

سری 4000 در کاتالوگ HCIC به عنوان یک راه حل هیدرولیک نوک دهی ارائه شده است. مدل 63-4402-120 برای بررسی در مواردی که تجهیزات نیاز به یک استوانه پین ​​پین دارند و رابط دستگاه با پوشش ابعادی ذکر شده مطابقت دارد مناسب است.

خریدار باید مسیر بار، تراز پین، سرعت کار، فشار، نوع روغن و مسیر شیلنگ را بررسی کند. بعد طولانی تر، برنامه ریزی نصب را بسیار مهم می کند: قبل از تأیید نصب، وضعیت حمل و نقل یا تا شده، موقعیت کامل واژگونی و همه موقعیت های میانی را بررسی کنید.

---

VII. اطلاعات مورد نیاز برای یک نقل قول

برای به دست آوردن یک بررسی خاص پروژه، جزئیات زیر را ارائه دهید:

1. نوع ماشین و عملکرد اوج

2. مراکز پین بسته و گسترش یافته موجود

3. قطر پین، عرض میخ و آرایش بلبرینگ

4. فشار کاری مورد نیاز و جریان پمپ

5. سیال هیدرولیک و دمای عملیاتی

6. جهت گیری بندر و مسیریابی شیلنگ

7. اولویت مهر و موم یا الزامات سازگاری با مایع

8. اطلاعات توقف و ترخیص مکانیکی

9. مقدار و مقصد

10. نقاشی موجود، اندازه گیری نمونه یا عکس

این جزئیات اجازه می دهد تا ابعاد سیلندر با دستگاه واقعی بررسی شود نه با نام مدل اسمی به تنهایی.

---

هشتم. سوالات متداول

---

IX درباره HCIC

HCIC سیلندرهای هیدرولیک و واحدهای قدرت هیدرولیک را برای کاربردهای صنعتی تولید می کند. وب سایت رسمی آن راه حل های هیدرولیک استاندارد، هدفمند و سفارشی را ارائه می دهد.

برای جایگزینی 63-4402-120 یا پروژه OEM، نقشه سیلندر موجود و جزئیات رابط ماشین را ارسال کنید. HCIC می تواند اتصالات را بررسی کرده و پیکربندی نهایی را قبل از تولید تأیید کند.

X. درخواست یک نقل قول

برای مدل 63-4402-120، نقشه ماشین، ابعاد پین، شرایط کار و مقدار مورد نیاز را برای بررسی فنی به HCIC ارسال کنید.
