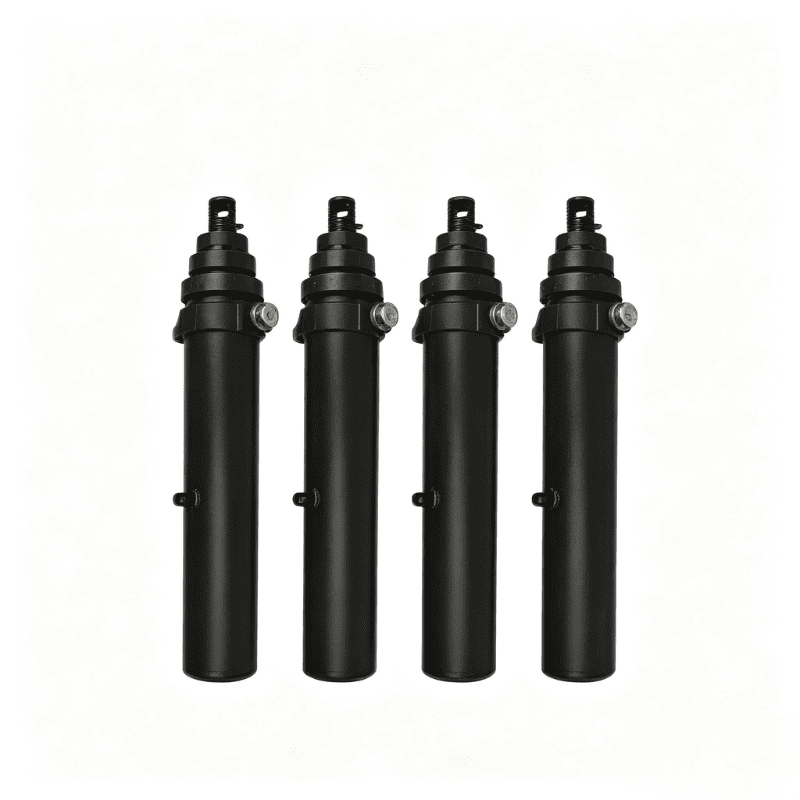

سیلندر نوک پین برای تریلر

63-4402-104 یک سیلندر نوک پین پایه دار سری 4000 برای تریلر است. فرمت نصب پین به پین ​​آن به سیلندر اجازه می دهد تا بین دو نقطه نصب دستگاه بدون نیاز به چیدمان نصب فلنج یا پا جداگانه متصل شود.

کاتالوگ یک بعد توسعه یافته 108.56 اینچ (2757 میلی متر)، یک بعد بسته 71.94 اینچ (1827 میلی متر) و یک پورت NPTF 3/4 را فهرست می کند. این سیلندر همچنین از طراحی خود خونریزی، بسته بندی V از پیش بارگذاری شده و طول یاتاقان طولانی تر برای پشتیبانی از عملکرد پایدار در ترتیب نصب نشان داده شده در کاتالوگ استفاده می کند.

این مقاله فقط مدل 63-4402-104 را پوشش می دهد.

---

I. مشخصات فنی

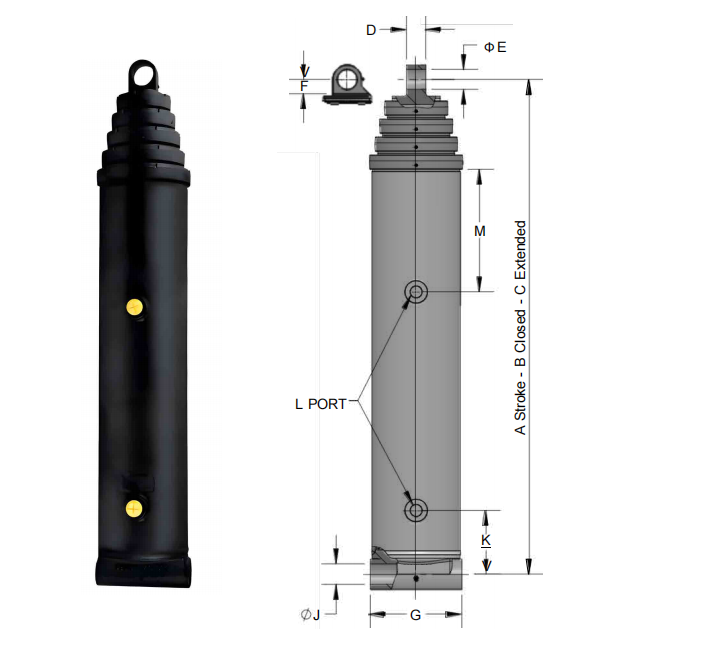

حروف A تا M به ترسیم ابعادی در کاتالوگ HCIC اشاره دارد. قبل از سفارش، نقشه کامل نصب، ابعاد پین، فشار کاری و مدار هیدرولیک مورد نیاز را تأیید کنید.

---

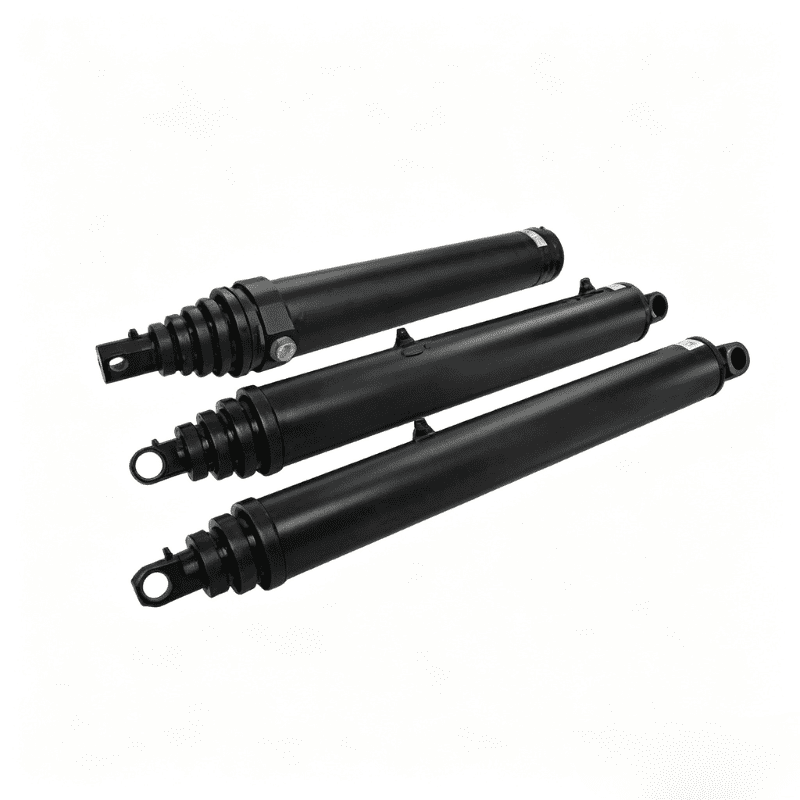

II. طراحی نصب پین پین

یک سیلندر هیدرولیک پین پین بین دو گیره یا نقطه بند نصب می شود. بدنه سیلندر و اتصال انتهای میله بار دستگاه را از طریق پین ها منتقل می کند. این طرح در جایی معمول است که محرک باید حرکت یک بدنه نوک، پیوند یا دیگر ساختار مفصلی را دنبال کند.

تناسب بیشتر از ابعاد بسته و گسترده تعیین می شود. خریدار باید بررسی کند:

- فواصل مرکز سنج در هر دو انتها

- قطر پین و عرض یاتاقان موجود

- ترخیص و تراز کلیویس

- جهت پورت هیدرولیک

- حرکت شلنگ از طریق سکته کامل

- فاصله مکانیکی اطراف سر و انتهای میله

63-4402-104 باید از نقشه بعدی تایید شده انتخاب شود نه از طول کلی.

---

III. ویژگی های ساخت و ساز ذکر شده در کاتالوگ

3.1 طراحی خود خونریزی

کاتالوگ یک طرح خود خونریزی را مشخص می کند. در کار نصب عملی، این می تواند به کاهش مقدار هوای محبوس شده در سیلندر در هنگام راه اندازی کمک کند. مدار ماشین همچنان باید طبق رویه سازنده تجهیزات پر و پاک شود.

3.2 بارگذاری مجدد V-Packing

آرایش آب بندی ذکر شده از بسته بندی V از پیش بارگذاری شده با یک انرژی دهنده فنر موجی خود تنظیم شده استفاده می کند. کاتالوگ همچنین یک بسته مهر و موم "Z" پر انرژی را به عنوان یک گزینه مشخص می کند. پیکربندی نهایی مهر و موم باید برای سیال هیدرولیک، محدوده دما و شرایط کاری برنامه تأیید شود.

3.3 Headnut رزوه ای

سر رزوه ای به عنوان یک ویژگی برای استحکام بیشتر و تنظیم مهر و موم میدان ذکر شده است. همچنین در صورت نیاز به بازرسی یا تنظیم مهر و موم، یک رابط خدمات عملی را فراهم می کند. هر گونه تنظیم میدان باید از رویه تعمیر و نگهداری تایید شده پیروی کند و نباید جایگزین روش های جداسازی فشار و جداسازی ایمن شود.

3.4 طول بلبرینگ بیشتر

کاتالوگ طول یاتاقان طولانی تری را برای ثبات فهرست می کند. در نصب پین پین، راهنمایی مهم است زیرا محرک از ساختار متحرک پیروی می کند. تراز صحیح و شرایط پین مناسب همچنان ضروری است. طول یاتاقان بیشتر سیلندر را برای بارگذاری جانبی کنترل نشده مناسب نمی کند.

---

IV. اصل کار

63-4402-104 فشار هیدرولیک را به حرکت خطی تبدیل می کند. هنگامی که روغن وارد درگاه مناسب می شود، فشار روی ناحیه پیستون وارد می شود و میله را به سمت بیرون یا داخل هدایت می کند. پین های انتهای میله و انتهای کلاهک این حرکت را به مکانیسم نوک متصل منتقل می کنند.

حرکت قابل استفاده با ابعاد بسته و توسعه یافته در کاتالوگ تعریف می شود. شیر هیدرولیک، جریان پمپ، حفاظت امداد و هندسه ماشین، سرعت و نیروی واقعی موجود در سرویس را تعیین می کند.

سیلندر نباید به عنوان یک دستگاه بالابر مستقل در نظر گرفته شود. انتخاب آن باید با مدار هیدرولیک و ساختار مکانیکی که به آن پین شده است مطابقت داشته باشد.

---

V. مزایای اصلی محصول

- نصب پین برای تجهیزات هیدرولیک مفصلی

- 108.56 اینچ / 2757 میلی متر بعد توسعه یافته فهرست شده در کاتالوگ

- پورت هیدرولیک 3/4 NPTF

- طرح خود خونریزی فهرست شده توسط HCIC

- پکینگ V از پیش بارگذاری شده با فنر موجی خود تنظیم شونده

- بسته مهر و موم "Z" اختیاری که در کاتالوگ ذکر شده است

- سر رزوه ای برای استحکام بیشتر و تنظیم مهر و موم میدان

- طول بلبرینگ بیشتر برای پایداری

- ابعاد بسته و توسعه یافته در هر دو واحد اینچی و میلی متری موجود است

---

VI. کاربرد و تطبیق

کاتالوگ سیلندر پین پین سری 4000 را در زیر محلول‌های نوک هیدرولیک قرار می‌دهد. 63-4402-104 را می توان برای تجهیزاتی در نظر گرفت که سیلندر باید بین دو پین نصب شود و پاکت نصب موجود با ابعاد کاتالوگ مطابقت دارد.

قبل از تأیید نصب، حرکت کامل دستگاه را بررسی کنید. سیلندر باید در زمان جمع شدن و امتداد کامل فاصله کافی داشته باشد و پین ها باید در راستای حرکت ساختار نوک شونده باقی بمانند. مسیر شیلنگ نیز باید بررسی شود تا اتصال 3/4 NPTF در معرض پیچش یا خمش فراتر از محدودیت های سازنده شلنگ قرار نگیرد.

---

VII. اطلاعات مورد نیاز برای یک نقل قول

اطلاعات زیر را با درخواست خود ارسال کنید:

1. نوع ماشین و عملکرد سیلندر

2. ابعاد مرکز پین موجود

3. قطر پین و عرض میخ

4. طول های بسته و کشیده مورد نیاز

5. فشار کاری و جریان پمپ

6. سیال هیدرولیک و دمای عملیاتی

7. جهت گیری بندر و مسیریابی شیلنگ

8. گزینه مهر و موم مورد نیاز

9. مقدار و مقصد تحویل

10. طراحی سیلندر موجود یا عکس های واضح

زمانی که سیلندر جایگزین باید با مکانیزم نوک موجود مطابقت داشته باشد، یک نقشه بسیار مهم است.

هشتم. سوالات متداول

---

IX درباره HCIC

HCIC سیلندرهای هیدرولیک و واحدهای قدرت هیدرولیک را برای کاربردهای صنعتی تولید می کند. وب سایت رسمی این شرکت راه حل های هیدرولیک استاندارد، هدفمند و سفارشی را ارائه می دهد.

برای درخواست جایگزینی یا OEM، نقشه دستگاه و ابعاد کامل سیلندر را ارسال کنید. HCIC می تواند الزامات اتصالات را قبل از تایید مشخصات نهایی بررسی کند.

---

X. درخواست یک نقل قول

برای مدل 63-4402-104، نقشه سیلندر موجود، ابعاد پین، شرایط کار و مقدار مورد نیاز را برای بررسی فنی به HCIC ارسال کنید.

بخش صادرات HCIC
