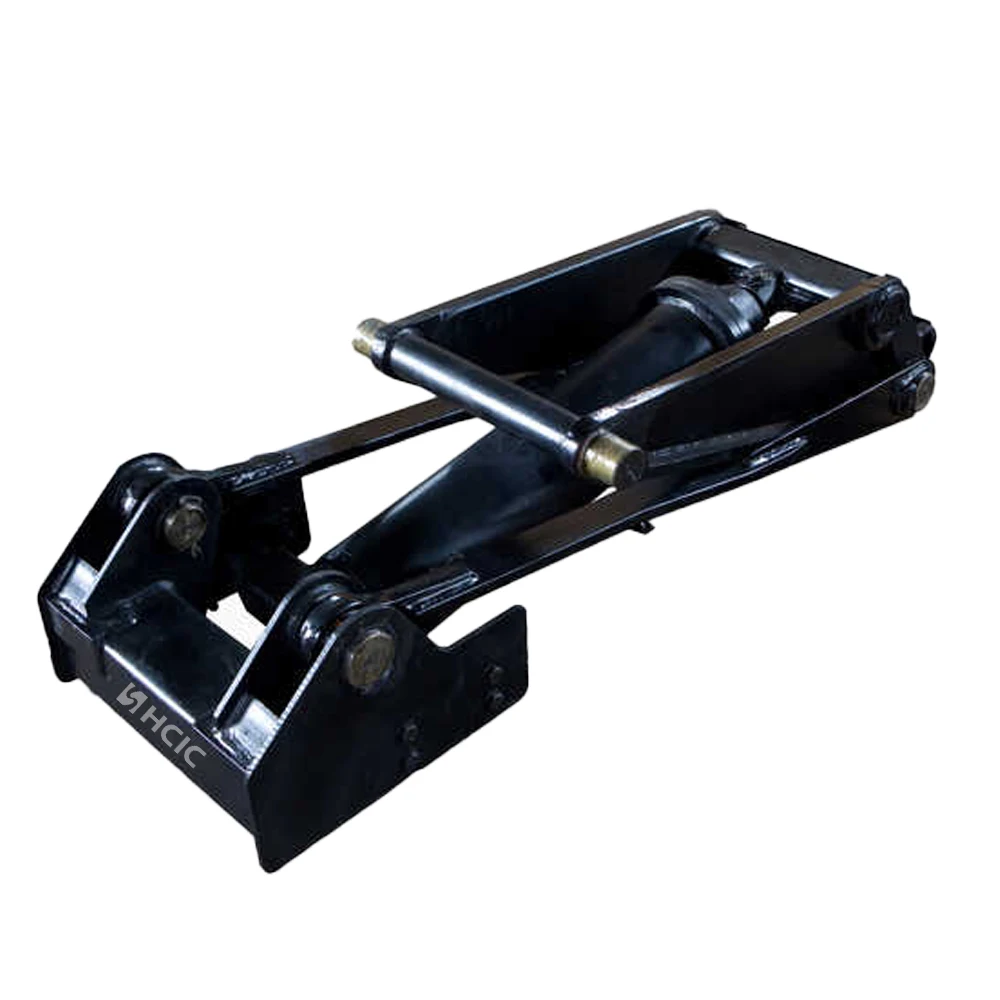

بالابر برقی مدل 516 یک راه حل جمع و جور بالابر برای تریلرهای کمپرسی با ابعاد بدنه 24 اینچ و طول بالابر 39.25 اینچ برای برنامه ریزی نصب است.
بالابر برقی مدل 516 یک گزینه بالابر جمع و جور برای سیستم های بالابر کمپرسی تریلر است. ابعاد کاتالوگ آن نقطه شروع عملی برای بررسی فضای قاب، هندسه لولا و الزامات نصب هیدرولیک قبل از ثبت سفارش است.
بالابر برقی مدل 516 در کاتالوگ پاور هویست های آمریکایی با ارجاعات هفت بعدی، از A تا G، فهرست شده است. این اندازه گیری ها به سازنده تریلر یا خریدار جایگزین کمک می کند به جای انتخاب تجهیزات تنها با بالا بردن ظرفیت، بالابر را با منطقه نصب موجود مقایسه کند.
| پارامتر | ارزش کاتالوگ |
|---|---|
| مدل | 516 |
| دسته بندی محصول | بالابر برق |
| بعد A | 24.00 اینچ |
| بعد B | 28.50 اینچ |
| بعد C | 19.50 اینچ |
| بعد D | 5.00 اینچ |
| بعد E | 39.25 اینچ |
| بعد F | 16.25 اینچ |
| بعد G | 10.00 اینچ |
اینها ابعاد کاتالوگ هستند. نقشه باید با چارچوب واقعی مشتری، نقاط محوری و روش نصب قبل از تایید نهایی بررسی شود.

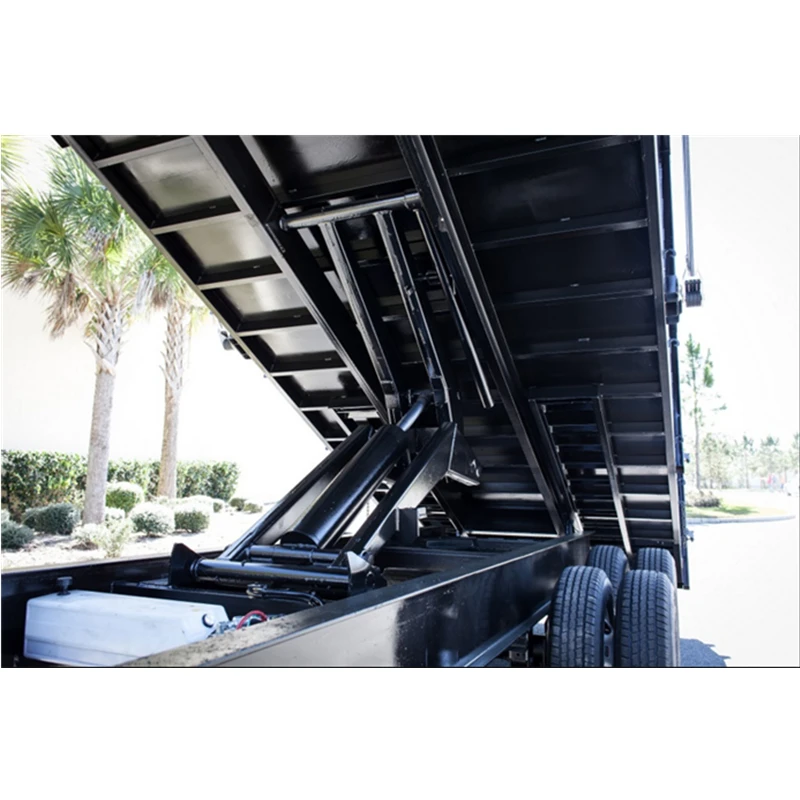

بالابر تریلر کمپرسی بیش از ایجاد نیروی بالابر انجام می دهد. باید بین ریل های قاب قرار بگیرد، با هندسه بدنه کمپرس کار کند و فاصله کافی برای ساختار متحرک باقی بگذارد. بنابراین بالابر برق مدل 516 را می توان در سه مرحله عملی ارزیابی کرد.
با ابعاد A، B و C از نقشه کاتالوگ شروع کنید. آنها را با فضای قاب موجود و موقعیت لولای بدنه تخلیه مقایسه کنید. ابعادی که روی کاغذ قابل قبول به نظر می رسند هنوز هم می توانند هنگام چرخش بدن تداخل ایجاد کنند، بنابراین مسیر حرکت کامل باید بررسی شود.
ابعاد D، F و G به خریدار کمک می کند تا رابطه نصب بالابر را با قاب تریلر و براکت های نگهدارنده بررسی کند. صفحات نصب صحیح، مراکز پین و جزئیات تقویت کننده به طراحی تریلر بستگی دارد. آنها را نباید تنها از روی شماره مدل حدس زد.
ابعاد E برای مدل 516 39.25 اینچ ذکر شده است. این اندازه گیری زمانی مهم است که بالابر باید زیر یک بدنه کمپرسی با طول محدود قرار گیرد. باید همراه با وضعیت بسته، زاویه بدن و فضای مورد نیاز برای دسترسی به سرویس بررسی شود.
استفاده از شماره مدل دقیق پردازش درخواست OEM یا جایگزین را آسان تر می کند. این به تامین کننده یک نقطه مرجع واضح می دهد در حالی که خریدار ساختار تریلر، ترتیب نصب و الزامات عملیاتی را تایید می کند.
برای درخواست تعویض، خریدار باید پلاک مدل یا مرجع کاتالوگ، عکسهای نصب موجود، ابعاد نصب موجود و آرایش بالابر تریلر را ارسال کند. اگر واحد اصلی اصلاح شده باشد، ابعاد به روز شده بیشتر از یک شماره مدل قدیمی به تنهایی مفید است.
بالابر برقی مدل 516 برای بحث در مورد سیستم بالابر تریلر کمپرسی در نظر گرفته شده است که در آن چیدمان جمع و جور بالابر و تناسب ابعادی آن مهم است. مناسب بودن نهایی به بدنه تریلر، بار، موقعیت لولا، مدار هیدرولیک و طراحی ساختاری بستگی دارد. ابعاد کاتالوگ به خودی خود رتبه بندی ظرفیت باربری را تعیین نمی کند.
برای درخواست بررسی اتصالات برای بالابر برقی مدل 516، ارائه دهید:
- نوع تریلر و ابعاد بدنه
- فضای نصب موجود
- محل لولا و پین نصب
- قطعات هیدرولیک موجود، در صورتی که جایگزین باشد
- دنباله بلند کردن مورد نیاز
- عکسها یا طراحی ابعادی از نصب فعلی
- محیط عملیاتی و چرخه وظیفه مورد انتظار
این اطلاعات به HCIC اجازه می دهد تا برنامه را بدون فرض جزئیاتی که در کاتالوگ نشان داده نشده است، بررسی کند.
بالابر برقی مدل 516 به عنوان بخشی از آرایش کامل بالابر تریلر کمپرسی ارزیابی می شود. ابعاد کاتالوگ آن - به ویژه ابعاد 24.00 اینچ A، 39.25 اینچ E بعد و 10.00 اینچ G بعد - به خریداران مبنای روشنی برای بررسی فضای نصب می دهد. برای نقل قول دقیق، نقشه تریلر و اطلاعات نصب اندازه گیری شده را به HCIC ارسال کنید.
Jinan Huachen Industrial Co., Ltd. (HCIC) سیلندرهای هیدرولیک و واحدهای نیرو را برای کاربردهای صنعتی و وسایل نقلیه توسعه و تولید می کند. برای پروژه مدل 516، HCIC میتواند اطلاعات نصب موجود را بررسی کند و در مورد جزئیات فنی بعدی مورد نیاز برای نقل قول مشاوره دهد.
درخواست بررسی بالابر برق مدل 516:
