ابعاد کاتالوگ تریلرهای کمپرسی، بالابر برق مدل 621 را بررسی کنید و قبل از سفارش، فضای قاب تریلر، هندسه نصب، فاصله بدنه و دسترسی به سرویس را بررسی کنید.
بالابر برقی مدل 621 برای تریلرهای کمپرسی در کاتالوگ آمریکایی پاور هیست های عرضه شده برای کاربردهای سیستم بالابر تریلر فهرست شده است. برای یک سازنده OEM یا خریدار جایگزین، اولین قدم مهم نصب ابعادی است: بالابر باید با قاب تریلر، حرکت بدنه تخلیه، نقاط نصب و آرایش هیدرولیکی کار کند.

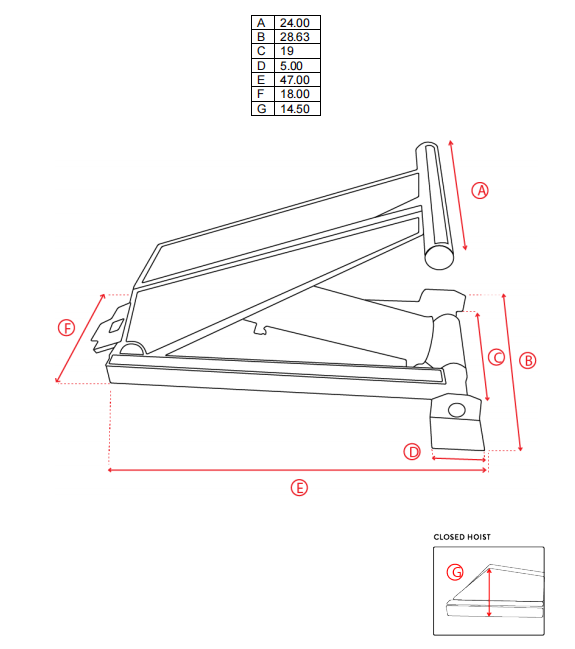

صفحه مدل 621 ارجاعات هفت بعدی A تا G را ارائه می دهد. این اندازه گیری ها یک نقطه شروع عملی برای بررسی نقشه تریلر قبل از تأیید جزئیات نهایی براکت، پین و آرماتور فراهم می کند.
| پارامتر | ارزش کاتالوگ |
|---|---|
| مدل | 621 |
| دسته بندی محصول | بالابر برق |
| بعد A | 24.00 اینچ |
| بعد B | 28.63 اینچ |
| بعد C | 19.00 اینچ |
| بعد D | 5.00 اینچ |
| بعد E | 47.00 اینچ |
| بعد F | ساعت 18.00 اینچ |
| بعد G | 14.50 اینچ |
مقادیر بالا از صفحه مدل 621 در کاتالوگ ارائه شده رونویسی شده است. قبل از تولید یا تأیید تعویض، آخرین نقشه فنی را در برابر تریلر واقعی تأیید کنید.

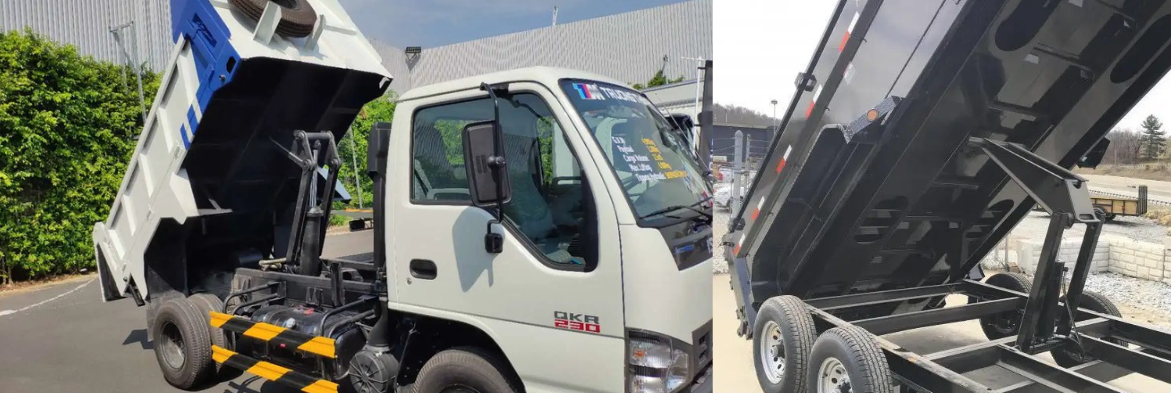

بالابر تریلر با تغییر زاویه مکانیکی عمل می کند. فضای موجود در زیر بدنه تخلیه بسته می تواند با شروع به بلند شدن بدن تغییر کند. اعضای متقاطع قاب، براکت‌ها، شیلنگ‌های هیدرولیک و قسمت زیرین بدنه باید در طول حرکت کاملاً شفاف بمانند.
به همین دلیل، بالابر قدرت مدل 621 باید به عنوان بخشی از سیستم بالابر کامل ارزیابی شود نه اینکه تنها با شماره مدل انتخاب شود. ساختار تریلر، موقعیت لولای عقب، ترتیب نصب و مدار هیدرولیک همگی بر نصب نهایی تأثیر می گذارند.
هنگام مقایسه بالابر با فضای موجود بین قاب و بدنه تخلیه، با ابعاد A، B و C شروع کنید. وضعیت بسته را اندازه بگیرید، سپس مسیر حرکت بدن را در طول چرخه بلند کردن بررسی کنید.
بررسی پاکسازی استاتیک ممکن است تماسی را که هنگام چرخش بدن اتفاق می‌افتد نشان ندهد. طراحی ابعادی یا عکس های نصب علامت گذاری شده مفیدتر از یک اندازه گیری منفرد از تریلر بسته است.
ابعاد D، F و G به خریدار کمک می کند تا در مورد صفحات پشتیبانی، موقعیت پین ها و تقویت قاب صحبت کند. آنها نباید به عنوان یک طراحی کامل براکت در نظر گرفته شوند. طراحی واقعی نصب باید بارهای واکنش، تراز پین، طرح جوش و ساختار دریافت کننده نیروی بالابر را در نظر بگیرد.
ترتیب پشتیبانی همچنین به دسترسی کافی برای بازرسی، مسیریابی شیلنگ و کارهای خدماتی آینده نیاز دارد. اگر دسترسی روتین مسدود شود، نصب فشرده به طور خودکار نصب خوبی نیست.
ابعاد E به عنوان 47.00 اینچ برای مدل 621 ذکر شده است. این مقدار را با طول نصب موجود، موقعیت بدنه بسته و محل اتصالات یا تجهیزات مجاور مقایسه کنید.
چیدمان کلی باید فضایی را برای اتصالات هیدرولیک و بازرسی بصری ایجاد کند. تایید نهایی باید بر اساس آخرین نقشه و پاکت کامل حرکت باشد.
بالابر قدرت مدل 621 برای تریلرهای تخلیه مربوط به پروژه های سیستم بالابر است که در آن مدل کاتالوگ تعریف شده و مرجع ابعادی مورد نیاز است. زمانی که الزامات مکانیکی و هیدرولیکی تایید شد، ممکن است برای ساخت تریلرهای OEM، کار تعویض و طراحی مجدد سیستم بررسی شود.
صفحه مدل 621 ارائه شده ابعاد را فهرست می کند، اما ظرفیت تأیید شده، مقدار فشار کاری، رقم عمر سرویس یا گواهی برای این مدل ارائه نمی کند. این جزئیات باید برای پروژه واقعی تایید شود و نباید از شماره مدل استنباط شود.
برای بررسی OEM یا جایگزینی، ارسال کنید:
این اطلاعات به HCIC کمک می کند تا اتصالات را بدون فرض جزئیات ساختاری یا هیدرولیکی پنهان ارزیابی کند.
این بالابر برقی فهرست شده در فهرست کاتالوگ است که در اینجا برای کاربردهای سیستم بالابر تریلر کمپرسی در نظر گرفته شده است. مناسب بودن نهایی بستگی به ساختار تریلر، ترتیب نصب و سیستم هیدرولیک دارد.
کاتالوگ A در 24.00 اینچ، B در 28.63 اینچ، C در 19.00 اینچ، D در 5.00 اینچ، E در 47.00 اینچ، F در 18.00 اینچ و G در 14.50 اینچ فهرست شده است.
| پارامتر | ارزش کاتالوگ |
|---|---|
| مدل | 621 |
| دسته بندی محصول | بالابر برق |
| بعد A | 24.00 اینچ |
| بعد B | 28.63 اینچ |
| بعد C | 19.00 اینچ |
| بعد D | 5.00 اینچ |
| بعد E | 47.00 اینچ |
| بعد F | ساعت 18.00 اینچ |
| بعد G | 14.50 اینچ |
هیچ مقدار ظرفیت تایید شده در صفحه مدل 621 ارائه شده نشان داده نشده است. ظرفیت باید با توجه به طراحی کامل تریلر و الزامات پروژه بررسی شود.
به صورت خودکار نیست. نقاط نصب، مراکز پین، فاصله، حرکت بدنه، اتصالات هیدرولیک و استحکام قاب همگی باید قبل از تصمیم گیری برای تعویض بررسی شوند.
ابعاد E 47.00 اینچ ذکر شده است. باید با طول نصب موجود، وضعیت بدنه بسته، دسترسی به سرویس و اعضای قاب نزدیک مقایسه شود.
مرجع مدل، جزئیات تریلر، فضای نصب اندازه‌گیری شده، مکان‌های لولا و پین، عکس‌ها یا نقشه‌ها، اطلاعات هیدرولیکی موجود و توالی بلند کردن مورد نیاز را ارسال کنید.
برای نقل قول دقیق، نقشه تریلر، اندازه گیری های نصب و اطلاعات هیدرولیکی موجود را به HCIC ارسال کنید. تصمیم نهایی باید از آخرین نقشه و آرایش کامل بالابر استفاده کند.
Jinan Huachen Industrial Co., Ltd. (HCIC) سیلندرهای هیدرولیک و واحدهای نیرو را برای کاربردهای خودرو و صنعتی توسعه و تولید می کند. برای پروژه مدل 621، HCIC می تواند اطلاعات نصب موجود را بررسی کند و جزئیات فنی مورد نیاز برای یک OEM یا پیشنهاد جایگزین را شناسایی کند.
درخواست بررسی بالابر برق مدل 621:
