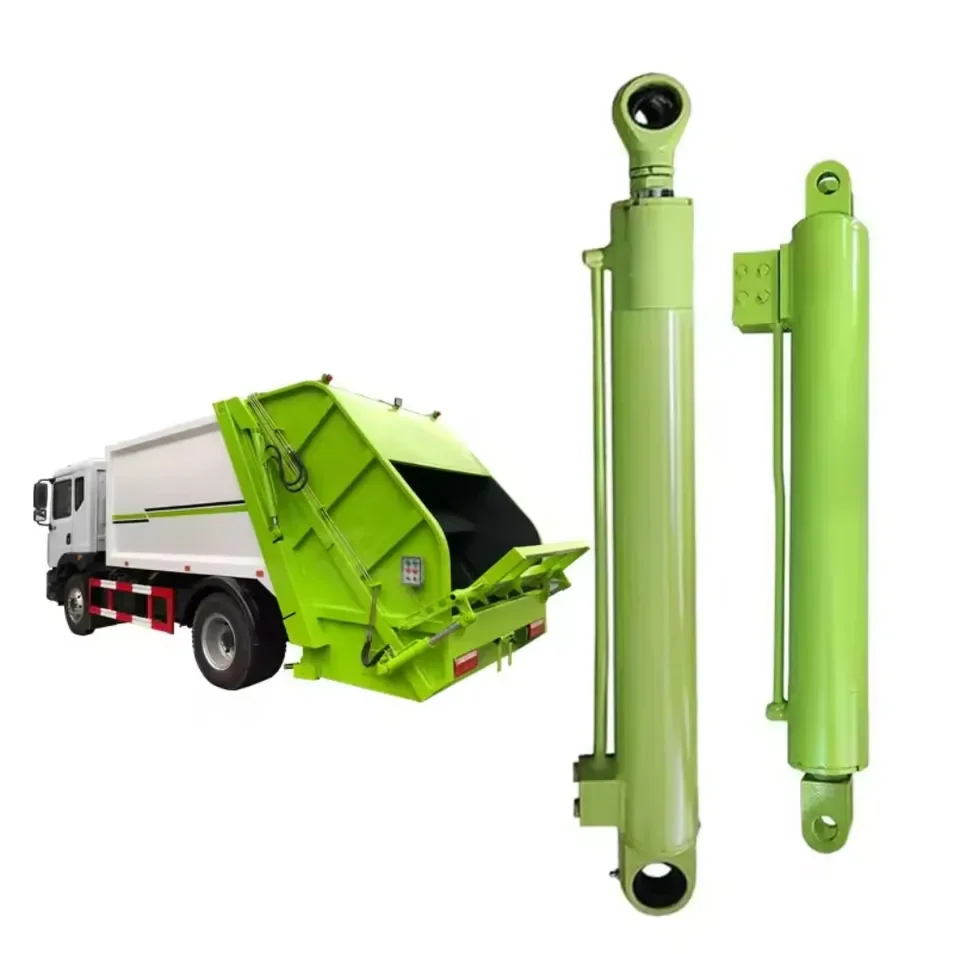

L-HYC00905 یک سیلندر کشویی لودر عقب برای کامیون های زباله با سوراخ 5.5 اینچی، میله 2.5 اینچی و سکته مغزی 37 اینچ برای کاربردهای صفحه کشویی است.
Bore:
5.5 اینچRod:
2.5 اینچStroke:

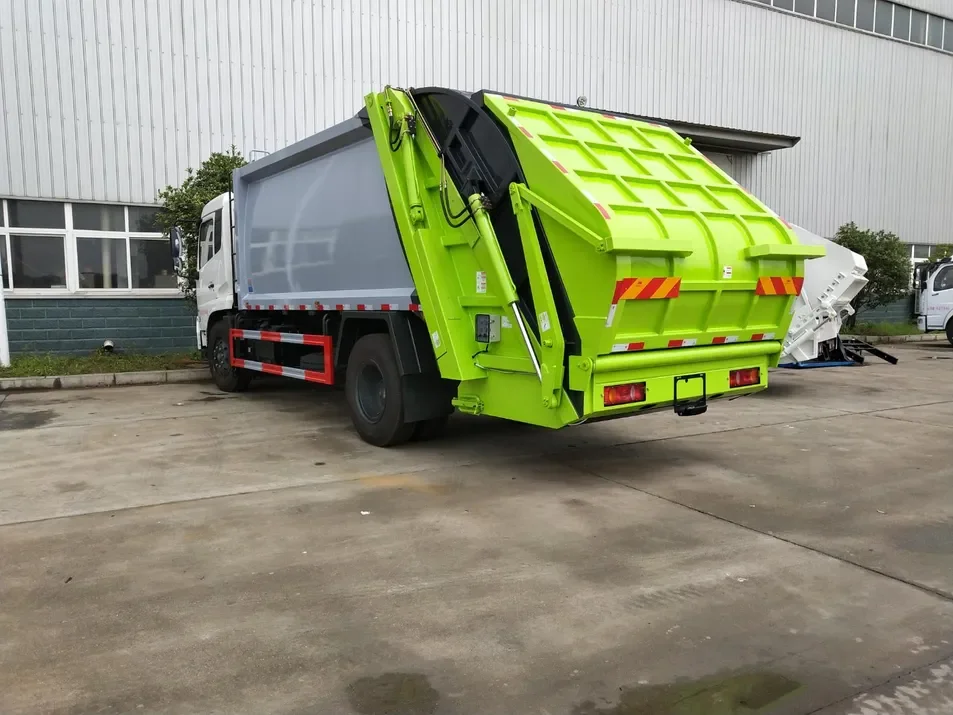

37 اینچسیلندر کشویی در کامیون زباله لودر عقب کار متفاوتی با سیلندر بازوی لودر جلو دارد. در داخل بدنه کار می کند و پانل اسلاید را در چرخه بارگذاری و انتقال حرکت می دهد. این بدان معناست که فضای نصب موجود، مسیر ضربه و نقاط اتصال به اندازه کلاس نیروی سیلندر مهم هستند.
HCIC L-HYC00905 را به‌عنوان یک سیلندر کشویی L برای کاربردهای کامیون زباله در عقب‌بار فهرست می‌کند. کاتالوگ دارای سوراخ 5.5 اینچی، میله 2.5 اینچی و سکته مغزی 37 اینچی است.
| پارامتر | ارزش کاتالوگ |
|---|---|
| مدل | L-HYC00905 |
| کاربرد | سیلندر کشویی L |
| حفاری | 5.5 اینچ |
| راد | 2.5 اینچ |
| سکته | 37 اینچ |
منبع: کاتالوگ HCIC-2026، فایل PDF صفحه 11، کاتالوگ چاپ شده صفحه 19. اطلاعات محصول بارگذار عقب HCIC همچنین L-HYC00905 را با همان مقادیر سوراخ، میله و ضربه فهرست می کند.
یک پانل کشویی به سادگی در یک خط مستقیم بدون مقاومت حرکت نمی کند. سیلندر در بدنه بارگذار عقب کار می کند، جایی که مواد بسته بندی شده، اصطکاک راهنما و تغییر شرایط بار بر حرکت تأثیر می گذارد. اگر سکته مغزی خیلی کوتاه باشد، پانل ممکن است حرکت مورد نظر خود را کامل نکند. اگر موقعیت نصب اشتباه باشد، سیلندر ممکن است به زاویه نامطلوب برسد یا مزیت مکانیکی مفید را از دست بدهد.
سوراخ 5.5 اینچی و سکته مغزی 37 اینچی خود سیلندر را توصیف می کند. آنها به تنهایی ثابت نمی کنند که با هر بدنه لودر عقب مناسب است. راهنمای اسلاید، فاصله پین ها، طول جمع شده، موقعیت پورت و مدار کنترل هیدرولیک هنوز باید بررسی شوند.
این تفاوت عملی بین مطابقت کاتالوگ و جایگزینی تایید شده است.
این مدل مربوط به خریدارانی است که با:
به ویژه زمانی مفید است که خریدار از قبل یک مرجع سیلندر اسلاید L داشته باشد و بخواهد قبل از سفارش تعویض، ابعاد سیلندر را بررسی کند.
برای بررسی سیلندر کشویی لودر عقب، در صورت وجود موارد زیر را ارسال کنید:
عکس سیلندر نصب شده در داخل بدنه اغلب مفیدتر از نمای نزدیک از بشکه به تنهایی است. زاویه نصب واقعی، فاصله در دسترس و رابطه بین سیلندر و پانل کشویی را نشان می دهد.

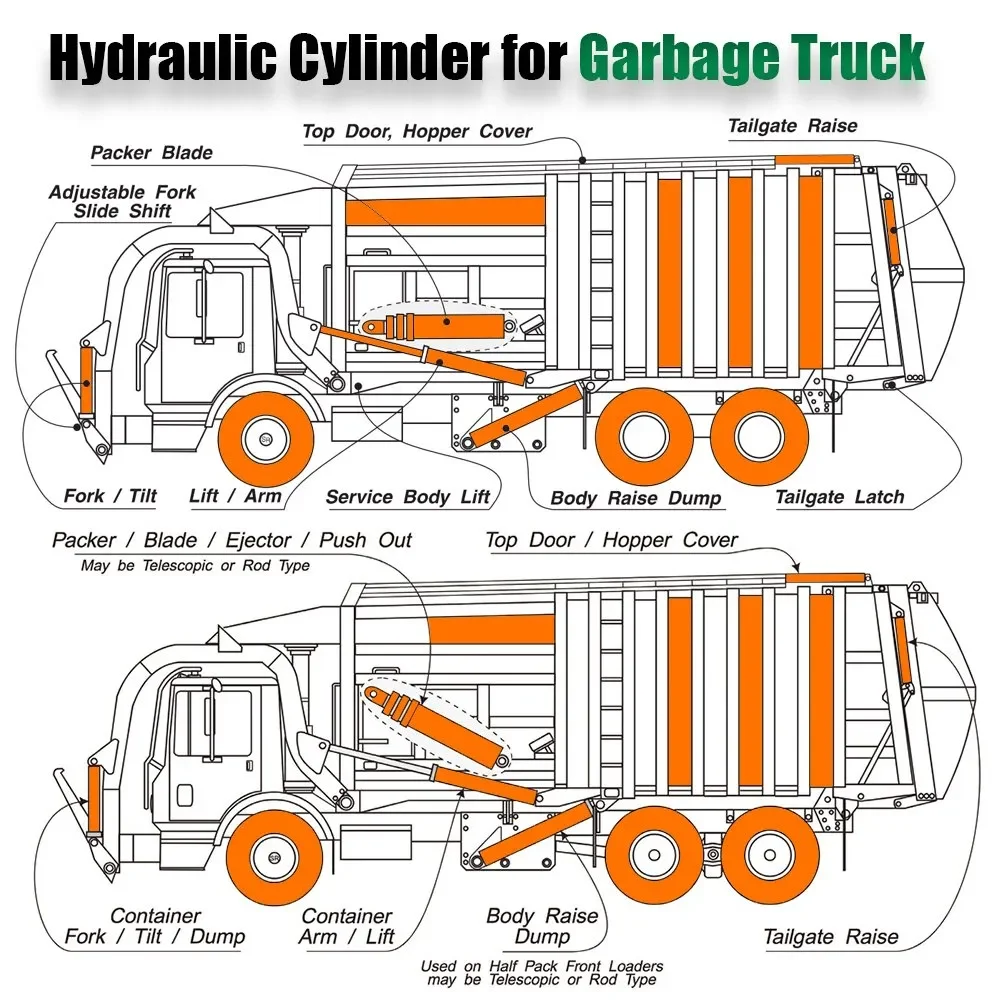

اطلاعات سیلندر لودر عقب HCIC کاربردهای اسلاید، جارو کردن و بسته بندی را پوشش می دهد. برای L-HYC00905، اولین بررسی باید بر پیکربندی استوانه اسلاید L متمرکز باشد تا اینکه مشخصات مکانیزم‌های دیگر بارگذار عقب را ترکیب کند.
اگر مدل اصلی دیگر در دسترس نیست، جایگزینی باید از اطلاعات نصب کامل بررسی شود. سوراخ کردن و سکته مغزی تنها نقطه شروع هستند. هندسه اتصال و فضای کار تعیین می کند که آیا سیلندر می تواند همان حرکت را در بدنه کامیون انجام دهد یا خیر.
کاتالوگ HCIC آن را به عنوان یک سیلندر کشویی L برای یک برنامه کامیون زباله باردار عقب شناسایی می کند.
کاتالوگ دارای سوراخ 5.5 اینچی، میله 2.5 اینچی و سکته مغزی 37 اینچی است.
به صورت خودکار نیست. نقاط نصب، طول جمع شده، آرایش پورت، فشار عملیاتی و هندسه لغزش نیز باید مطابقت داشته باشند.
آنها مکانیسم های مختلفی را در بدنه بارگذار عقب کار می کنند. یک سیلندر کشویی مکانیسم لغزش را حرکت می دهد. یک سیلندر بسته بندی مکانیزم بسته بندی را کار می کند. ابعاد و الزامات نصب آنها نباید قابل تعویض فرض شود.
یک بررسی سفارشی می تواند بر اساس نقشه، نمونه، مرجع OEM یا اطلاعات ابعادی کامل باشد. پیکربندی نهایی باید قبل از تولید تایید شود.
