بالابر قیچی HC-416 برای سیستم های بالابر تریلر کمپرسی با سوراخ 5 اینچی، حرکت 16 اینچی، محدوده ظرفیت کاتالوگ 5 تا 11.4 تن و وزن تقریبی 229 پوند.

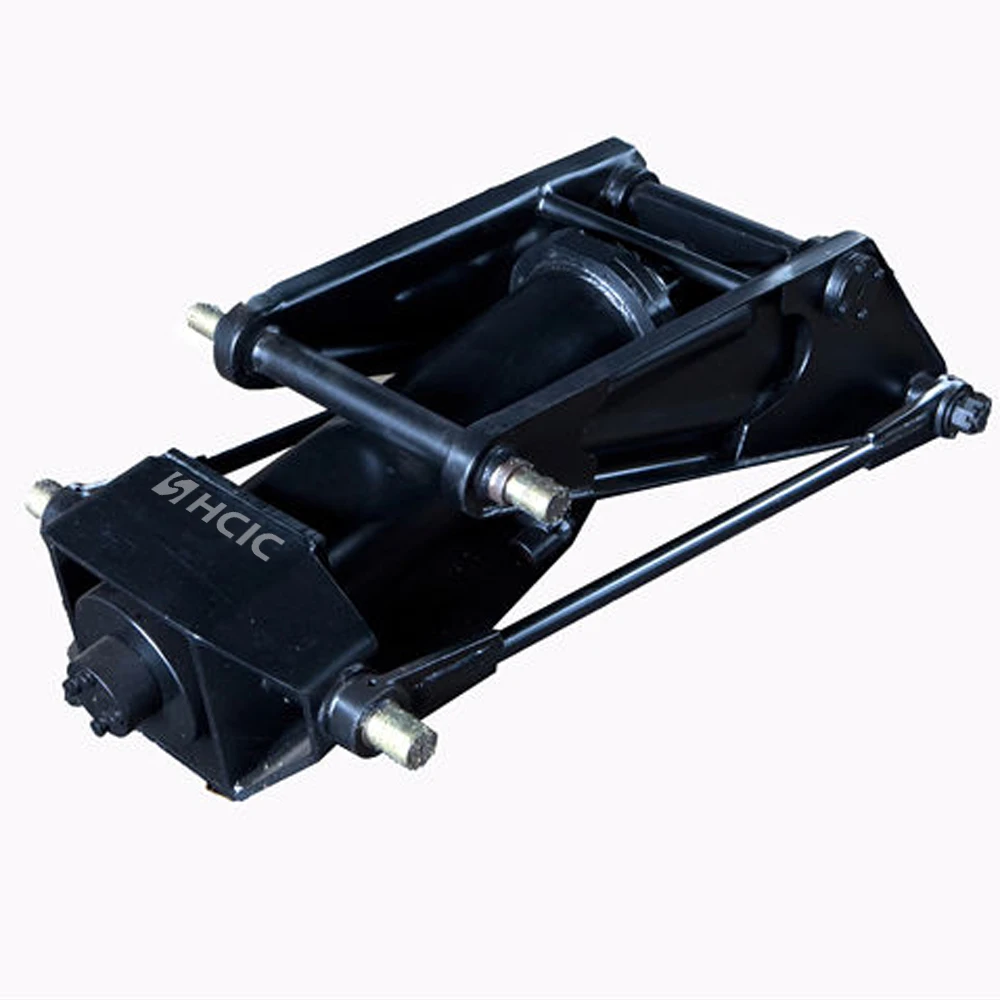

HC-416 یک بالابر قیچی است که در کاتالوگ HCIC-2026 برای سیستم های بالابر تریلر کمپرسی فهرست شده است. این سیلندر هیدرولیک را با مکانیزم قیچی، قاب و اجزای نصب ترکیب می کند تا حرکت سیلندر را به بالابر کنترل شده بدنه تخلیه تبدیل کند.
این مدل یک نقطه شروع عملی برای سازندگان تریلر و خریداران جایگزینی است که به یک بالابر تریلر کمپرسی هیدرولیک فشرده با یک پوشش ابعادی مشخص نیاز دارند. مناسب بودن نهایی همچنان به قاب تریلر، وزن بدنه، موقعیت لولا، زاویه تخلیه مورد نیاز و مدار هیدرولیک بستگی دارد.
| پارامتر | ارزش کاتالوگ |
|---|---|
| مدل | HC-416 |
| نوع محصول | بالابر قیچی برای تریلر کمپرسی |
| طول بدن | 40.4 اینچ |
| حفاری | 5 اینچ |
| سکته | 16 اینچ |
| راد | 2 اینچ |
| ارتفاع نصب | 4.97 اینچ |
| محدوده ظرفیت کاتالوگ | 5-11.4 تن |
| وزن تقریبی | 229 پوند |

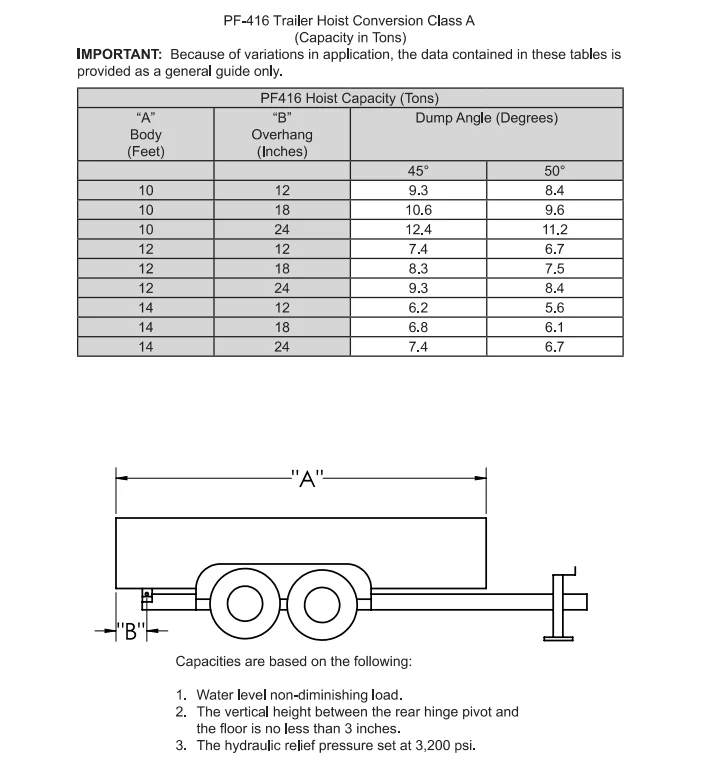

مقادیر بالا از جدول Scissor Hoist for Dump Trailer در کاتالوگ HCIC-2026 ارائه شده، صفحه PDF 15 رونویسی شده است. محدوده ظرفیت یک مرجع کاتالوگ برای بررسی برنامه است، نه یک رتبه بندی جهانی برای هر طرح تریلر.
یک سیلندر هیدرولیک مستقیم همیشه بهترین هندسه بالابر را برای قاب تریلر ارائه نمی دهد. مکانیزم قیچی رابطه بین حرکت سیلندر و حرکت بدن را تغییر می دهد و به سیستم بالابر کمک می کند تا در یک فضای نصب تعریف شده کار کند.
HC-416 زمانی مرتبط است که سازنده به یک بسته بالابر 5 اینچی با سوراخ 16 اینچی برای تریلر در محدوده کاربرد 5 تا 11.4 تن کاتالوگ نیاز دارد. بالابر باید به عنوان بخشی از سیستم کامل بالابر بررسی شود نه اینکه تنها از سوراخ سیلندر انتخاب شود.
هندسه قیچی، موقعیت محوری و لولای بدنه تعیین می کند که چه مقدار نیرو به بدنه تخلیه در نقاط مختلف بالابر می رسد. تریلر که بلند کردن آن آسان است ممکن است به نیرو و زاویه متفاوتی در نزدیکی بالای چرخه تخلیه نیاز داشته باشد. به همین دلیل است که نقشه های قاب و بررسی حرکت قبل از تایید تولید اهمیت دارد.
کاتالوگ طول بدنه 40.4 اینچی و ارتفاع نصب 4.97 اینچ را برای HC-416 فهرست کرده است. این مقادیر را با قاب تریلر، اعضای متقاطع و فضای موجود در زیر بدنه کمپرسی مقایسه کنید. همچنین فاصله زمانی که بدنه از حالت بسته به زاویه تخلیه مورد نیاز حرکت می کند، بررسی کنید.
سوراخ 5 اینچی، سکته مغزی 16 اینچی و میله 2 اینچی داده های سیلندر اصلی را توصیف می کنند، اما آنها به تنهایی نتیجه بلند کردن کامل را تعریف نمی کنند. بازوهای قیچی، پین های محوری، لولای بدنه و براکت های نصب همگی بر مسیر نیروی واقعی تأثیر می گذارند.
بالابر باید به صورت مربعی نصب شود. محورهای محکم یا نامناسب می توانند مقاومتی ایجاد کنند که مدار هیدرولیک نمی تواند آن را اصلاح کند. قبل از آزمایش، اطمینان حاصل کنید که پینها قرار گرفتهاند، براکتها به درستی حمایت میشوند و بازوهای قیچی میتوانند در قوس مورد نظر حرکت کنند.

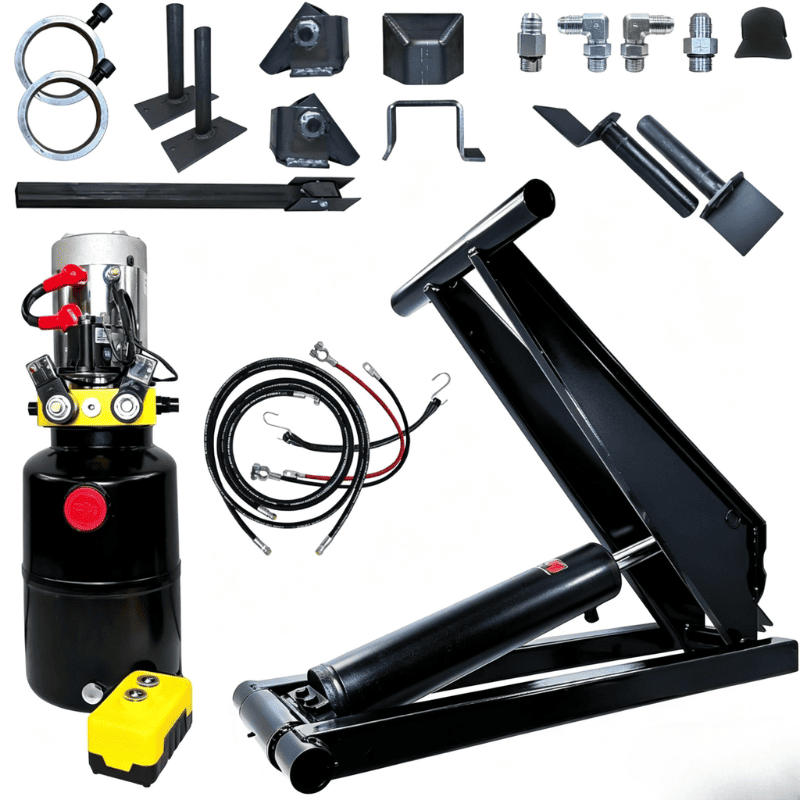

کاتالوگ کیت های بالابر قیچی را با پمپ، مخزن فولادی، شلنگ، اتصالات، شیر کنترل بار، کیت پایه و کابل باتری توصیف می کند. پیکربندی دقیق کیت باید برای پروژه تایید شود. پمپ، محافظ امداد، شیلنگ ها و شیر کنترل باید با سیلندر و الزامات عملیاتی تریلر مطابقت داشته باشد.
عملکرد کنترل بار در سیستم کمپرسی تریلر مهم است زیرا در صورت تغییر شرایط فشار یا شلنگ، بدنه نباید کنترل نشده سقوط کند. طراح تجهیزات باید چیدمان واقعی شیر و دستورالعمل های نصب را قبل از راه اندازی بررسی کند.
HC-416 را می توان برای ساخت تریلر تخلیه OEM، کار تعویض ناوگان و ارتقاء تریلر در جایی که فضای قاب موجود و نیاز بالابر با داده های کاتالوگ آن مطابقت دارد در نظر گرفت.
بحثهای معمول پروژه شامل تریلرهای تخلیه تک محور یا پشت سر هم، تریلرهای کاربردی، تریلرهای کشاورزی و تریلرهای سبک ساختمانی است. انتخاب صحیح به وزن واقعی بدن، بار محموله، هندسه لولا، زاویه تخلیه مورد نظر و محیط عملیاتی بستگی دارد.
از محدوده 5 تا 11.4 تن به عنوان تاییدیه مستقل استفاده نکنید. بار، ساختار بدنه و توزیع بار می تواند نیروها را در سیستم بالابر تغییر دهد. یک بررسی فنی باید قبل از جایگزینی بالابرهای مختلف با HC-416 تکمیل شود.
برای نقل قول یا بررسی جایگزینی بالابر قیچی HC-416، ارسال کنید:
این جزئیات اجازه می دهد تا بالابر، سیلندر و واحد قدرت هیدرولیک به عنوان یک سیستم بررسی شوند.
HC-416 به سازندگان تریلر کمپرسی یک مدل بالابر قیچی تعریف شده برای ارزیابی می دهد: طول بدنه 40.4 اینچ، سوراخ 5 اینچ، حرکت 16 اینچ، ارتفاع نصب 4.97 اینچ و محدوده ظرفیت کاتالوگ 5 تا 11.4 تن.
قبل از سفارش، طرح تریلر، نیاز بالابر و داده های هیدرولیک را برای بررسی پروژه خاص به HCIC ارسال کنید.
