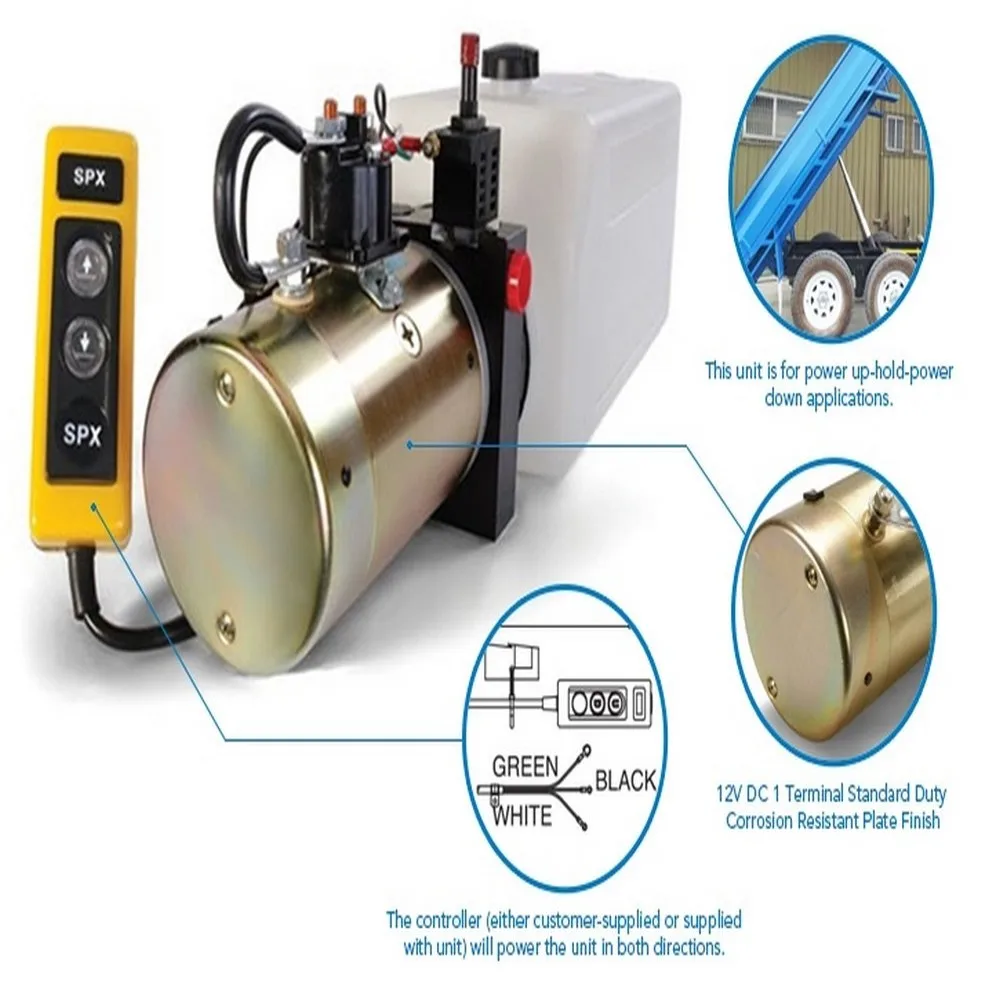

HCPGS یک واحد برق هیدرولیک تک اثره 1.2 GPM با پورت SAE #6، مخزن 4 گالن و مشخصات 3000 PSI برای سیستم های تریلر تخلیه است.
Type:
تک بازیگریFlow:
1.2 GPMPort size:
SAE شماره 6Tank size:
4 گالPressure specification:
3000 PSIواحد قدرت هیدرولیک تک اثره HCPGS برای تریلرهای کمپرسی برای مدارهایی طراحی شده است که جهت بالا بردن را تغذیه می کنند و از وزن خود ماشین یا آرایش برگشتی جداگانه برای پایین آمدن استفاده می کنند. کاتالوگ HCIC این مدل را به عنوان یک واحد تک اثر با جریان 1.2 GPM، یک پورت SAE #6، یک مخزن 4 گالن، 3000 PSI و یک شیر برقی 2 طرفه و 2 موقعیت فهرست می کند.
این ترکیب زمانی مفید است که تریلر به جای نیروی هیدرولیک در هر دو جهت سیلندر، به یک مدار روشن کننده مستقیم نیاز دارد. کاربرد صحیح همچنان به سیلندر، مسیر بار، هندسه تریلر، سیستم باتری، مسیریابی شیلنگ و روش کنترل بستگی دارد.
| مورد | اطلاعات کاتالوگ |
|---|---|
| مدل | HCPGS |
| تایپ کنید | تک بازیگری |
| جریان | 1.2 GPM |
| اندازه پورت | SAE شماره 6 |
| اندازه مخزن | 4 گال |
| مشخصات فشار | 3000 PSI |
| شیرآلات | شیر برقی کار می کند. 2 طرفه، 2-موقعیت |
| منبع کاتالوگ | HCIC-2026، صفحه 16 |
اینها مقادیر شناسایی کاتالوگ هستند. آنها نباید به عنوان یک ظرفیت بالابری جهانی، سرعت تضمین شده یا مشخصات کامل الکتریکی برای هر تریلر در نظر گرفته شوند.
یک HPU تک اثر روغن تحت فشار را به یک طرف سیلندر می فرستد. هنگامی که شیر برقی روشن می شود، پمپ جریان را برای بالا بردن یا گسترش محرک متصل تامین می کند. هنگامی که فرمان حذف می شود، مدار با توجه به طرح انتخابی تریلر به شرایط بازگشت خود تغییر می کند. رفتار پایین آوردن واقعی به نوع سیلندر، وزن بدن، مقاومت مکانیکی، آرایش کنترل بار و مسیر برگشت بستگی دارد.
این تفاوت اصلی بین یک واحد تک عملکرد و یک مدار روشن/خاموش است. اگر تریلر به HPU نیاز دارد که سیلندر را در هر دو جهت به حرکت درآورد، پیکربندی HCPGS تک اثر به طور خودکار انتخاب صحیحی نیست. سیلندر و توالی کنترل باید قبل از سفارش بررسی شود.
شیر برقی 2 طرفه و 2 موقعیت به HCPGS یک ترتیب کنترل متمرکز برای یک مدار تک اثره می دهد. زمانی که تریلر فقط به بلند کردن نیرو و یک مسیر مشخص برای پایین آمدن نیاز دارد، این می تواند بررسی شماتیک هیدرولیک را آسان تر کند.
جریان ذکر شده نقطه شروعی برای تخمین سرعت است. حرکت واقعی تریلر به حجم سیلندر، بار، محدودیت سوپاپ، طول شلنگ، وضعیت باتری و جریان موجود در درگاه سیلندر بستگی دارد. بدون بررسی سیستم کامل، جریان کاتالوگ را مستقیماً به زمان تخلیه تضمینی تبدیل نکنید.
مخزن 4 گالن حجم مخزن ذکر شده برای این مدل را فراهم می کند. سطح روغن عملیاتی مورد نیاز باید با حجم سیلندر، حجم شلنگ، زاویه نصب، شرایط برگشت و فضای سرویس موجود بررسی شود. ارزش مخزن به تنهایی تایید نمی کند که هر سیلندر و بدنه تریلر سازگار هستند.
پورت SAE #6 باید با شلنگ، آداپتور و استاندارد اتصالات مورد استفاده در تریلر مطابقت داشته باشد. قبل از اینکه دستگاه در داخل جعبه ابزار یا محفظه قاب نصب شود، شناسایی رزوه، روش آب بندی، شعاع خم شیلنگ و دسترسی برای سفت شدن را تأیید کنید.
3.5--ادغام تریلر فشرده
HCPGS در بخش HPU تریلر HCIC فهرست شده است. برای نصب عملی، خریدار همچنان باید سوراخ‌های نصب، فاصله موتور و مخزن، مسیریابی کابل باتری، محل کنترل از راه دور و محافظت در برابر زباله‌های جاده را تأیید کند.
HCPGS را می توان برای تریلرهای تخلیه و تجهیزات مربوطه با استفاده از یک مدار هیدرولیک تک اثر بررسی کرد. هنگامی که سیلندر متصل و روش پایین آوردن با برنامه مطابقت دارد، ممکن است برای ساخت تریلر OEM، پروژه جایگزینی یا تعمیر ناوگان مناسب باشد.
این یک جایگزین جهانی برای یک واحد قدرت دو اثره نیست. یک تریلر با استفاده از عقب‌نشینی نیرومند، یک مدار جک هیدرولیک یا یک توالی کنترل دو جهته ممکن است به پیکربندی سوپاپ متفاوتی نیاز داشته باشد.
اطلاعات زیر را با استعلام HCPGS ارسال کنید:
این اطلاعات اجازه می‌دهد که HPU به‌عنوان بخشی از سیستم تریلر بررسی شود، به‌جای اینکه فقط با اندازه مخزن یا فشار انتخاب شود.
واحد قدرت هیدرولیک تک اثره HCPGS برای تریلرهای کمپرسی یک گزینه کاتالوگ تعریف شده برای مدار برق رسانی است. نقاط شناسایی کلیدی آن عبارتند از نوع تک اثر، جریان 1.2 GPM، پورت SAE #6، مخزن 4 گالن، مشخصات 3000 PSI و شیر برقی دو طرفه، 2 موقعیت.
برای یک نقل قول قابل اعتماد، داده های سیلندر، طرح تریلر، منبع برق و ترتیب پایین آمدن را ارائه دهید. سپس HCIC می تواند بررسی کند که آیا پیکربندی HCPGS با سیستم کامل هیدرولیک مطابقت دارد یا خیر.
HCIC سیلندرهای هیدرولیک، واحدهای قدرت هیدرولیک و اجزای هیدرولیک مربوطه را برای حمل و نقل، حمل و نقل زباله، تجهیزات ساختمانی و صنعتی تامین می کند. مناسب بودن محصول نهایی باید در برابر طراحی کامل دستگاه و الزامات ایمنی قابل اجرا تأیید شود.
