توضیحات محصول

6TG-E130x1947 یک سیلندر هیدرولیک تلسکوپی زیر بدنه شش مرحله ای برای تریلرهای کمپرسی است. این سکته مغزی 1947 میلی متر، حجم کاری ذکر شده 14 لیتر، حداکثر فشار کاری 180 بار و محدوده ظرفیت نوک 11 تا 18 تن است. ابعاد کاتالوگ آن شامل A 543 میلی متر، B 216 میلی متر، C 327 میلی متر، D 132 میلی متر و E 92 میلی متر، با وزن ذکر شده 53 کیلوگرم است.

این سیلندر متعلق به محدوده زیر بدنه HCIC برای تجهیزات کمپرسی سبک، از جمله کاربردهای تریلر تخلیه جانبی و سه طرفه است. نصب نهایی همچنان باید با قاب تریلر، هندسه لولا، مسیر بار، مدار روغن و فضای نصب موجود بررسی شود.

telescopic hydraulic cylinders

I. 6TG-E130x1947 برای انجام چه کاری طراحی شده است

یک سیلندر تلسکوپی زیر بدنه از چندین مرحله تو در تو برای ایجاد یک حرکت کاری طولانی در حالی که بسته جمع شده را کوتاهتر از یک سیلندر بلند نگه می دارد، استفاده می کند. این طرح در جایی مفید است که سیلندر باید در زیر بدنه تخلیه قرار گیرد و همچنان حرکت کافی برای سرخوردن داشته باشد.

سیلندر هیدرولیک تلسکوپی زیر بدنه 6TG-E130x1947 از شش مرحله استفاده می کند. هنگامی که روغن هیدرولیک وارد سیلندر می شود، مراحل به صورت متوالی گسترش می یابند تا حرکت بالابر را ایجاد کنند. در طول عقب نشینی، مراحل به مجموعه تو در تو باز می گردند. توالی واقعی و رفتار بار به طراحی سیلندر، عرضه روغن، هندسه نصب و ساختار تریلر بستگی دارد.

این یک جایگزین جهانی فقط بر اساس طول سکته مغزی نیست. ابعاد نصب بسته، آرایش پین یا چشم، زاویه سر پیچ، وزن بدنه و نقاط نصب شاسی باید قبل از تعویض بررسی شود.

II. مشخصات کاتالوگ برای 6TG-E130x1947

telescopic hydraulic cylinders

مورد	مشخصات کاتالوگ
مدل	6TG‑E130x1947
نوع محصول	سیلندر هیدرولیک تلسکوپی زیر بدنه
تعداد مراحل	6
سکته	1947 میلی متر
شکل پسوند فهرست شده	53
حجم کار	14 L
توده	53 کیلوگرم
حداکثر فشار کاری	180 بار
محدوده ظرفیت اوج	11-18 تن
بعد A	543 میلی متر
بعد B	216 میلی متر
بعد C	327 میلی متر
بعد D	132 میلی متر
بعد E	92 میلی متر

این کاتالوگ همچنین محدوده زیر بدنه را با نسخه های توپی و چشمی، براکت ها و پایه های نصب و چندین گزینه پورت فهرست می کند. اتصال دقیق و پیکربندی نصب برای یک نقل قول باید در برابر طرح مورد نیاز و طرح تریلر تأیید شود.

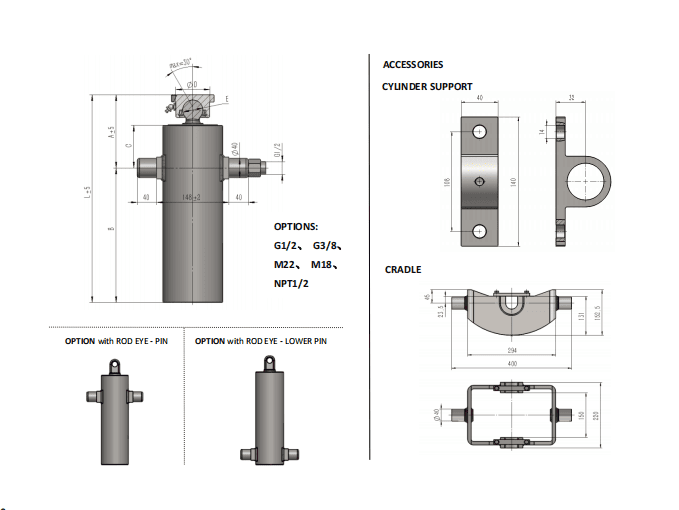

III. درک ابعاد اصلی

کاتالوگ ابعاد A تا E را روی داده های محصول مشخص می کند. این ابعاد مرجع نصب هستند، نه مقادیر قابل تعویض. سیلندر جایگزین باید با مرکز پین، براکت، فاصله و هندسه بدنه تریلر مطابقت داشته باشد.

یک بررسی عملی باید مقایسه کند:

- فضای موجود در زیر بدنه کمپرسی هنگام جمع شدن

- موقعیت کاری سیلندر و مسیر گسترش

- تراز کردن چشم یا سنجاق در هر دو انتها

- فاصله از شاسی، بدنه، محورها، شیلنگ ها و سایر اجزا

- زاویه انحراف مورد نیاز و نقطه ای که سیلندر به امتداد کامل می رسد

- موقعیت لولای بدنه و جهت انتقال بار

سکته مغزی 1947 میلی متری تنها یک بخش از تناسب است. اگر طول بسته، ارتفاع نصب یا هندسه اتصال متفاوت باشد، یک سیلندر با کورس مشابه همچنان می‌تواند نامناسب باشد.

IV. ساخت تلسکوپی شش مرحله ای

ساختار شش مرحله ای به 6TG-E130x1947 اجازه می دهد تا یک حرکت طولانی را از آرایش فشرده زیر بدنه ارائه دهد. بخش های بشکه تو در تو وظیفه توسعه را به اشتراک می گذارند، بنابراین هر مرحله و رابط آب بندی آن باید به ترتیب صحیح کار کنند.

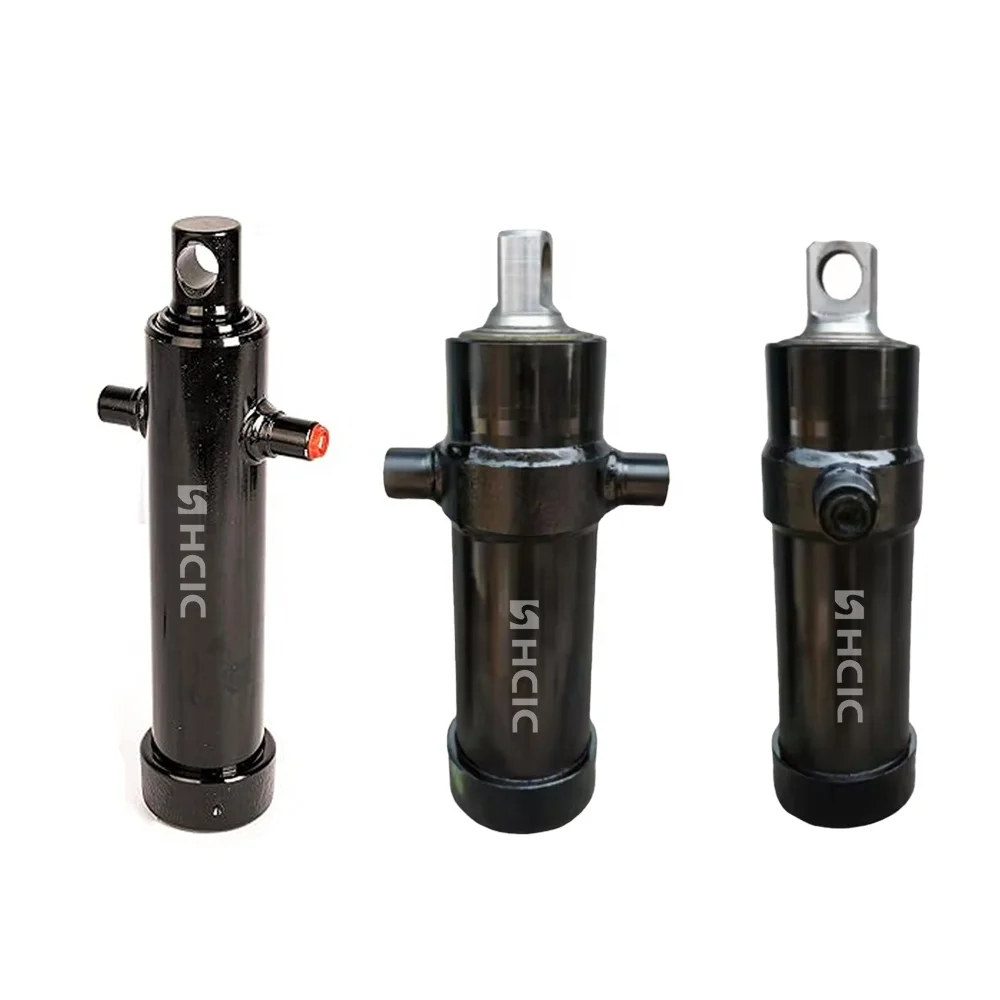

telescopic hydraulic cylinder

سیلندرهای تلسکوپی نیز نیاز به توجه دقیق به تراز کردن دارند. براکت های نصب باید استوانه را در مسیر مورد نظر خود هدایت کنند، بدون اینکه مراحل را مجبور به حمل بارهای جانبی ایجاد شده توسط یک قاب مخدوش کند. سیلندر یک جزء نیروزا است. نباید برای رفع مشکل تراز لولا یا شاسی استفاده شود.

کاتالوگ محدوده زیر بدنه را با براکت و تکیه گاه در دسترس توصیف می کند. برای نصب OEM، طراحی براکت، هم ترازی پین و چیدمان گهواره باید همراه با سیلندر بررسی شوند تا اینکه به‌عنوان نکات بعدی جداگانه در نظر گرفته شوند.

V. فشار، ظرفیت و محدودیت های کاربردی

کاتالوگ حداکثر فشار کاری 180 بار و محدوده ظرفیت انحراف 11-18 تن را برای 6TG-E130x1947 فهرست می کند. این ارقام باید در پیکربندی تجهیزات مورد نظر خوانده شوند. آنها رتبه بندی بار کل تریلر را تعیین نمی کنند.

عملکرد واقعی واژگونی به وزن بدن، توزیع بار، اصطکاک لولا، زاویه سیلندر، موقعیت نصب، جریان هیدرولیک، تلفات فشار و استحکام ساختاری بستگی دارد. سازنده تریلر مسئول بررسی مسیر کامل بار و شرایط عملکرد ایمن است.

شکل 180 بار باید با پمپ، شیر، شیلنگ ها، اتصالات و سخت افزار نصب مطابقت داده شود. یک سیستم نباید بالاتر از امتیاز مجاز جزء با کمترین رتبه آن کار کند.

VI. آب بندی و اطلاعات سطح از کاتالوگ

شرح سیلندر زیر بدنه HCIC بیان می کند که آب بندی های مورد استفاده در این محدوده برای مقاومت در برابر تغییر شکل و سایش دائمی و عملکرد در محدوده دمایی -40 درجه سانتیگراد تا +100 درجه سانتیگراد در نظر گرفته شده است. کاتالوگ همچنین بیان می کند که مراحل از کروم سخت استفاده می کنند و محدوده برای حداکثر فشار کاری 200 بار در توضیحات کلی ویژگی زیر بدنه طراحی شده است.

برای ردیف جدول خاص 6TG-E130x1947، حداکثر فشار کاری ذکر شده 180 بار است. برای این مقاله و مظنه محصول باید از مقدار جدول خاص مدل استفاده شود. دستور محدوده وسیع تر نباید برای جایگزینی مقدار فهرست شده مدل استفاده شود.

کاتالوگ 6TG-E130x1947 را به عنوان یک محصول زیر بدنه برای تجهیزات کمپرسی معرفی می کند. این یک ترکیب کامل آب بندی، ضخامت سطح، طول عمر چرخه یا فاصله تعمیر و نگهداری دقیق برای این مدل خاص ارائه نمی کند. این جزئیات باید زمانی تایید شوند که محیط عملیاتی، آب و هوا و چرخه وظیفه مشخص باشد.

VII. بررسی نصب قبل از سفارش

خریداری که 6TG-E130x1947 را جایگزین یا مشخص می کند باید اطلاعات زیر را آماده کند:

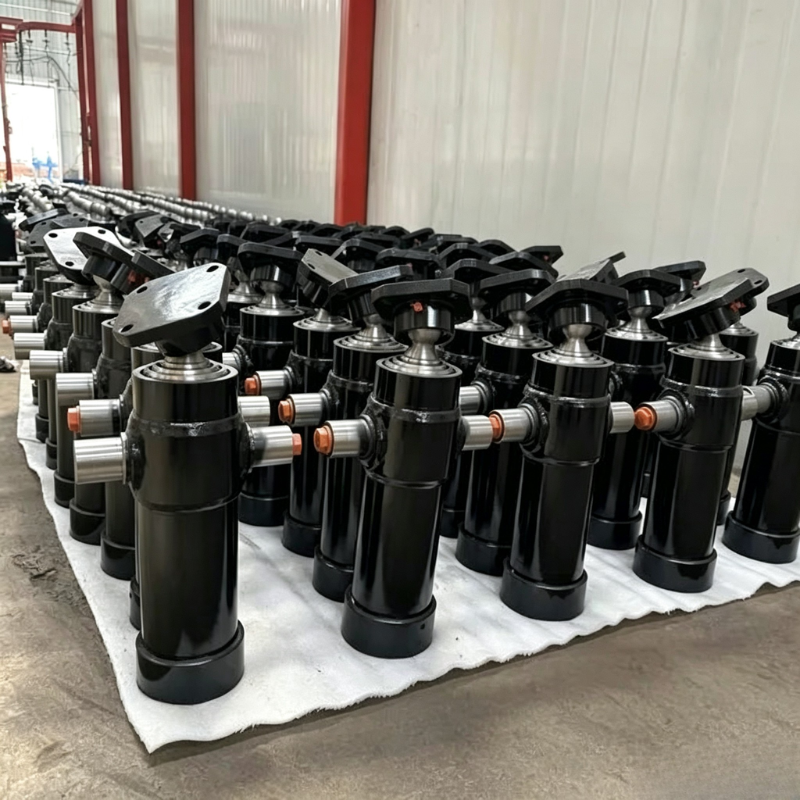

small trailer hydraulic cylinders

1. مدل سیلندر فعلی و پلاک شناسایی، در صورت وجود

2. ابعاد سنجاق یا مرکز چشم در موقعیت های جمع شده و کشیده

3. سکته مغزی و زاویه نوک مورد نیاز

4. طول بدنه، وزن خالی و محدوده بار مورد نظر را تخلیه کنید

5. محل لولا و طراحی براکت نصب

6. جریان پمپ، فشار سیستم و نوع شیر

7. اتصال شیلنگ و الزامات پورت

8. فضای موجود در زیر بدنه و اطراف شاسی

9. دمای عملیاتی و مواجهه مورد انتظار در معرض آب، گرد و غبار یا آلودگی جاده

10. آیا براکت، تکیه گاه، گهواره یا یک کیت نصب کامل مورد نیاز است

اطلاعات واضح نصب، خطر دریافت سیلندری را کاهش می دهد که حرکت صحیحی دارد اما نمی تواند به طور ایمن روی تریلر نصب شود.

هشتم. برنامه های کاربردی

این کاتالوگ محدوده تلسکوپی زیر بدنه را با تجهیزات کمپرسی سبک، کاربردهای تریلر تخلیه جانبی و سه طرفه مرتبط می کند. 6TG-E130x1947 ممکن است در مواردی در نظر گرفته شود که تجهیزات به یک حرکت طولانی نیاز دارند و طراحی شش مرحله ای متناسب با فضای موجود زیر بدنه است.

تایید برنامه باید بر اساس بررسی کامل مکانیکی و هیدرولیکی باشد. توضیحات محصول به تنهایی نمی تواند مناسب بودن مدل تریلر خاص، محموله یا زاویه انحراف را تایید کند.

IX سوالات متداول

6TG‑E130x1947 چند مرحله دارد؟

کاتالوگ HCIC‑2026 6TG‑E130x1947 را به عنوان یک سیلندر شش مرحله ای فهرست می کند.

سکته ذکر شده چیست؟

کاتالوگ یک ضربه 1947 میلی متری را فهرست می کند.

چه فشاری برای این مدل درج شده است؟

در جدول مدل حداکثر فشار کاری 180 بار ذکر شده است.

چه محدوده ظرفیت اوج نشان داده شده است؟

کاتالوگ محدوده ظرفیت بارگیری 11 تا 18 تن را فهرست می کند.

آیا می تواند هر سیلندری را با کورس 1947 میلی متری جایگزین کند؟

نه. ابعاد نصب، هندسه لولا، تراز براکت، فشار، جریان و مسیر بار کامل باید قبل از تعویض بررسی شود.

آیا براکت و ساپورت موجود است؟

توضیحات کلی محصول زیر بدنه بیان می کند که براکت ها و ساپورت ها در محدوده موجود هستند. الزامات دقیق برای 6TG-E130x1947 باید در نقل قول تأیید شود.

X. درخواست بررسی اتصالات 6TG-E130x1947

سیلندر هیدرولیک تلسکوپی زیر بدنه 6TG-E130x1947 ترکیبی از ساختار شش مرحله ای با سکته مغزی 1947 میلی متری و ابعاد فهرست شده در کاتالوگ برای یکپارچه سازی تریلر است. برای درخواست یک پیشنهاد فنی مفید، جزئیات سیلندر موجود، نقشه نصب، زاویه نوک، اطلاعات پمپ و شرایط عملیاتی را برای HCIC ارسال کنید.

سپس HCIC می تواند مدل را در برابر نصب واقعی زیر بدنه به جای تکیه بر طول ضربه به تنهایی بررسی کند.

XI. درباره HCIC

شرکت صنعتی Jinan Huachen، آموزشی ویبولیتین در سال 1998 تاسیس شد. کاتالوگ HCIC-2026 HCIC را به عنوان سازنده ای با تمرکز بر سیلندرهای هیدرولیک و واحدهای نیرو برای تجهیزات حمل و نقل، ماشین آلات ساختمانی و سایر کاربردهای صنعتی توصیف می کند.
