3TG-E90x1199 یک سیلندر هیدرولیک تلسکوپی زیر بدنه سه مرحله ای با کورس 1199 میلی متری، حداکثر فشار کاری 220 بار و محدوده کاتالوگ 5 تا 14 تن است.
Number of stages:
3 مرحلهWorking volume:
6.2 لیترMaximum working pressure:
220 بار3TG-E90x1199 یک سیلندر هیدرولیک تلسکوپی زیر بدنه سه مرحله ای است که در کاتالوگ HCIC-2026 فهرست شده است. چیدمان فشرده زیر بدنه آن برای کاربردهای سیستم سرنگونی در نظر گرفته شده است که در آن سیلندر باید حرکتی طولانی داشته باشد در حالی که در فضای زیر بدنه و شاسی باقی می ماند.
کاتالوگ یک ضربه 1199 میلی متری، جرم 35 کیلوگرم، حجم کاری 6.2 لیتر و حداکثر فشار کاری 220 بار را فهرست می کند. همچنین محدوده ظرفیت انحراف 5 تا 14 تن و ابعاد اصلی نصب L/A/B/C/D/E را ارائه می دهد. این مقادیر از بحث برازش اولیه پشتیبانی می کنند. آنها جایگزین یک محاسبه کامل تریلر نمی شوند.
| پارامتر | ارزش کاتالوگ |
|---|---|
| مدل | 3TG‑E90x1199 |
| تعداد مراحل | 3 |
| سکته | 1199 میلی متر |
| توده | 35 کیلوگرم |
| حجم کار | 6.2 L |
| حداکثر فشار کاری |
220 بار |
| محدوده ظرفیت نوک کاتالوگ | 5 تا 14 تن |
| ابعاد L | 598 میلی متر |
| بعد A | 160 میلی متر |
| بعد B | 438 میلی متر |
| بعد C | 108 میلی متر |
| بعد D | 92 میلی متر |
| بعد E | 58 میلی متر |
مقادیر مشخصات بالا از جدول سیلندر تلسکوپی زیر بدنه در کاتالوگ HCIC-2026 ارائه شده رونویسی شده است. رقم 5 تا 14 تن کاتالوگ یک محدوده کاربردی است، نه تاییدیه بارگیری جهانی برای هر تریلر تخلیه.
ساخت زیر بدنه سه مرحله ای

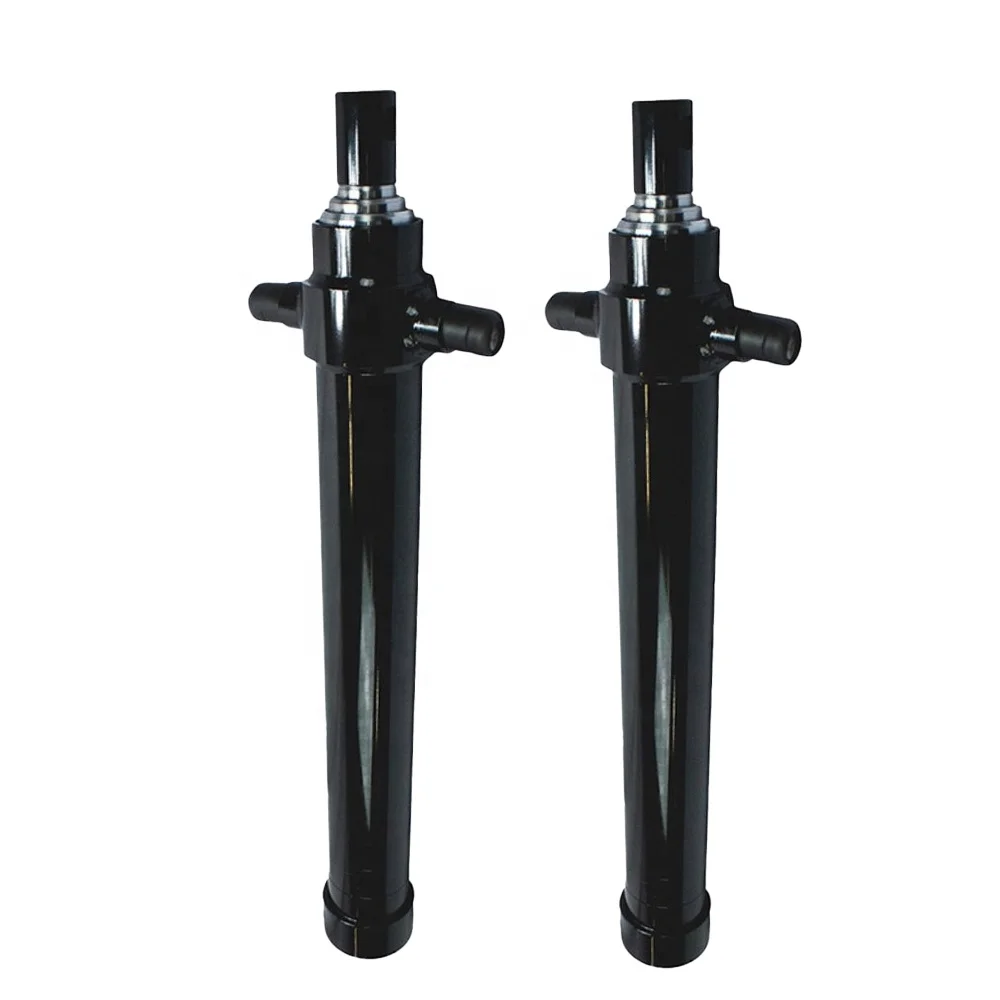

3TG-E90x1199 از سه مرحله تلسکوپی استفاده می کند. هنگام جمع شدن، مراحل تو در تو به حفظ بسته سیلندر در قسمت نصب زیر بدنه کمک می کند. در طول امتداد، مراحل حرکت مورد نیاز برای یک چرخه واژگونی را بدون نیاز به وجود طول کامل کار در موقعیت بسته ارائه میکنند.
آرایش مرحله همچنین به این معنی است که نیرو و سرعت سیلندر می تواند در طول کشش متفاوت باشد. منطقه موثر با فعال شدن مراحل مختلف تغییر می کند، بنابراین انتخاب باید بار، هندسه لولا، زاویه نوک، جریان پمپ و تنظیمات شیر را با هم در نظر بگیرد.

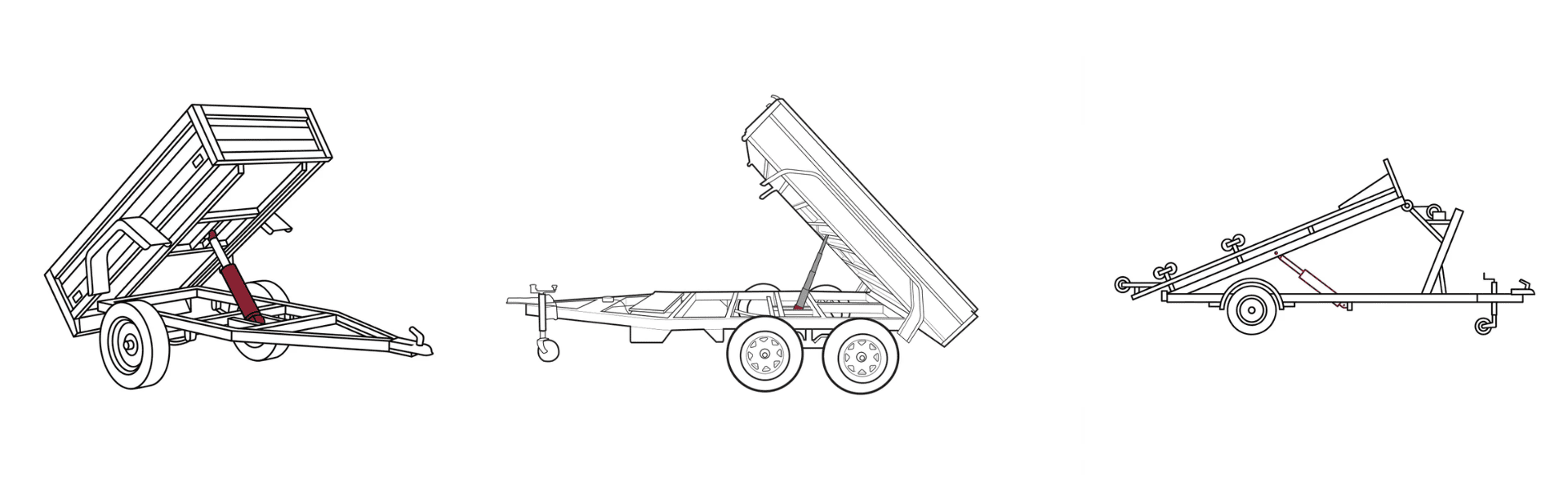

نصب زیر بدنه بیش از طول بسته سیلندر کنترل می شود. هنگام حرکت بدنه از حالت بسته به نوک، خریدار باید آرایش گهواره یا پشتیبانی، تراز پین، فاصله شاسی و مسیر سیلندر را بررسی کند.
کاتالوگ L را 598 میلی متر و ابعاد A تا E را به ترتیب 160، 438، 108، 92 و 58 میلی متر ذکر کرده است. این اندازهگیریها باید با طراحی قاب و چیدمان نصب مشتری مقایسه شود. سیلندر باید از طریق طرح نصب تراز شود نه اینکه با اعوجاج براکت در موقعیت خود قرار گیرد.

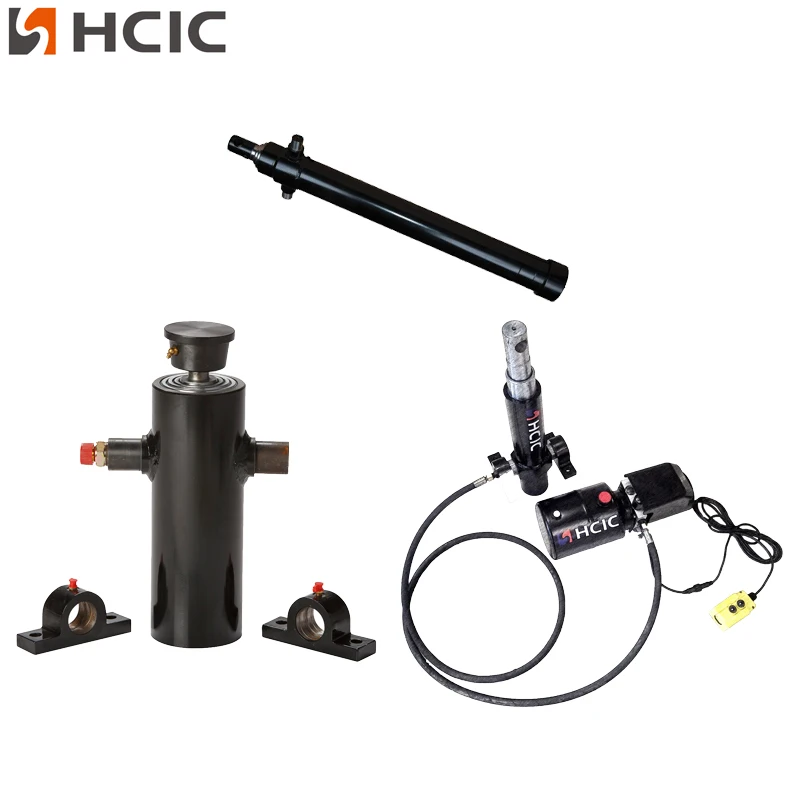

کاتالوگ HCIC همچنین لوازم جانبی و گزینههای پشتیبانی را برای خط سیلندر زیر بدنه، از جمله مرجع اتصال میلهای یا توپی و پایه نگهدارنده سیلندر نشان میدهد. اتصال و ترتیب پشتیبانی دقیق برای یک پروژه 3TG-E90x1199 باید از نقشه فعلی تایید شود نه اینکه از یک تصویر کاتالوگ کلی فرض شود.
3TG-E90x1199 با حداکثر فشار کاری 220 بار ذکر شده است. این مقدار باید در کنار پمپ، تنظیم شیر کمکی، خطوط هیدرولیک، تمیزی روغن، ساختار نصب و بار کامل بازبینی شود.
کاتالوگ محدوده ظرفیت انحراف 5 تا 14 تن را فهرست می کند. این محدوده باید به عنوان یک مرجع برنامه کاربردی کاتالوگ در نظر گرفته شود. مناسب بودن واقعی به بدنه تریلر، توزیع بار، موقعیت لولا، زاویه سرخوردن، قدرت شاسی، جریان هیدرولیک و شرایط عملیاتی بستگی دارد.
اگر هندسه نصب یا فشار سیستم اشتباه باشد، یک سیلندر با سوراخ یا کورس صحیح همچنان میتواند نامناسب باشد. بنابراین بررسی کامل برنامه باید قبل از سفارش سیلندر تکمیل شود.
3TG-E90x1199 مربوط به پروژه های سیستم تخلیه تریلر و زیر بدنه است که به یک سیلندر سه مرحله ای با کورس 1199 میلی متری نیاز دارند. زمانی که فضای موجود و سیستم مورد نیاز با دادههای کاتالوگ مطابقت داشته باشد، میتوان آن را برای ساختهای OEM، کارهای جایگزین و طراحی مجدد تریلر در نظر گرفت.
کاتالوگ HCIC ارائه شده یک خط سیلندر زیر بدنه را با پیکربندی از دو تا شش مرحله توصیف می کند، اما این مقاله فقط بر روی مدل 3TG-E90x1199 تمرکز دارد. مدل های دیگر نباید به عنوان جایگزینی برای ابعاد یا داده های عملیاتی آن بدون بررسی مهندسی جداگانه استفاده شوند.
برای ارزیابی قیمت 3TG-E90x1199 یا جایگزینی، ارسال کنید:
- نوع تریلر و ابعاد بدنه
- سکته مغزی مورد نیاز و فضای نصب بسته
- نقشه های شاسی، گهواره و براکت
- جزئیات اتصال پین یا توپ
- اطلاعات فشار و جریان پمپ
- چیدمان شیلنگ و پورت
- زاویه انحراف و توزیع بار
- عکس های سیلندر فعلی و محل نصب
- مقدار مورد نیاز و وضعیت جایگزینی
این جزئیات کمک می کند تا جایگزینی سیلندر را از یک براکت بزرگتر، تراز یا مشکل سیستم هیدرولیک تشخیص دهید.
3TG-E90x1199 یک سیلندر هیدرولیک تلسکوپی زیر بدنه سه مرحله ای تعریف شده با کورس 1199 میلی متری، حداکثر فشار کاری 220 بار، حجم کاری 6.2 لیتر و محدوده نوک کاتالوگ 5 تا 14 تن است. ابعاد 598 میلی متر L و اندازه گیری های A-E فهرست شده، نقطه شروع عملی برای برنامه ریزی نصب است.
انتخاب نهایی باید بر اساس سیستم کامل تریلر باشد، نه تنها بر اساس ضربه یا فشار. قبل از خرید، نقشه زیر بدنه و داده های هیدرولیک را برای بررسی پروژه خاص به HCIC ارسال کنید.
HCIC سیلندرهای هیدرولیک و واحدهای قدرت را برای کاربردهای خودرو و صنعتی توسعه و تولید می کند. برای یک پروژه 3TG-E90x1199، HCIC می تواند نقشه ها، ابعاد اندازه گیری شده و الزامات هیدرولیک را برای یک OEM یا درخواست جایگزین بررسی کند.
