سیلندر هیدرولیک دوکلویس جوش داده شده

I. نمای کلی محصول

1.1 تعریف اصلی

سیلندر هیدرولیک دو گیره جوش داده شده به قوچ هیدرولیک کاملاً جوش داده شده مجهز به گیره دوبل فورج یکپارچه در کف سیلندر و انتهای میله اشاره دارد، به سری سیلندرهای جوش داده شده سنگین تعلق دارد و عمدتاً از طراحی مدار روغن دوگانه استفاده می کند.

متفاوت از سیلندر هیدرولیک میله ای سنتی، سیلندر دوقلوی جوش داده شده دارای ساختار کلی فشرده، ظرفیت قوی تر برای مقاومت در برابر بار جانبی و عمر طولانی تر در محیط کاری گل آلود و پر بار در فضای باز است.

1.2 راه حل نقطه درد کاربر

تعمیرگاه های مزرعه، کارخانه های OEM تریلر و سازندگان ماشین آلات ساختمانی کوچک اغلب با قوچ های هیدرولیک جوش داده شده معیوب با درزهای جوشکاری نازک و دیواره های بشکه نازک مواجه می شوند. این سیلندرهای ارزان قیمت به راحتی در حین کار بلند کردن طولانی مدت به راحتی نشت روغن، خم شدن خرطومی یا ترک خوردن دارند.

ما سیلندرهای هیدرولیک دوکلویس جوش داده شده را به مدت 28 سال تولید کرده ایم، مهندسان در محل ما هر ماه با صدها مورد خرابی سیلندر از خریداران جهانی سروکار دارند. ما ساختار جوش clevis را بهینه می کنیم، دیواره بشکه را ضخیم می کنیم و مجموعه آب بندی را ارتقا می دهیم تا از همه مشکلات رایج خرابی ماشین آلات سنگین در فضای باز جلوگیری کنیم. سفارش نمونه کوچک بدون MOQ برای تست مشتری پشتیبانی می شود.

II. ساختار داخلی محصول و مزیت صنایع دستی

2.1 صنایع دستی ساخت کلید

تمام مراحل پردازش هسته سیلندر هیدرولیک دوکلویس جوش داده شده ما در کارگاه هیدرولیک 12000 ㎡ متعلق به خودمان به پایان رسیده است، بدون برون سپاری اجزای کلیدی. هر کاردستی برای بهبود مقاومت در برابر بار و عملکرد آب بندی طراحی شده است.

2.1.1 بشکه ضخیم بدون درز هون شده

ما لوله فولادی بدون درز نورد گرم را با عملیات سنگزنی دقیق داخلی اتخاذ می کنیم، ضخامت دیواره بشکه ضخیم تر از مدل های معمولی بازار است. بشکه ضخیم می تواند تغییر شکل سیلندر را تحت فشار بالا مداوم کاهش دهد و خراش های داخلی که باعث نشت روغن داخلی می شود را از بین می برد.

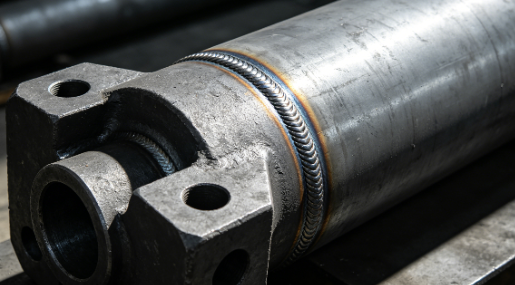

2.1.2 کلویس فورج یکپارچه و جوشکاری با نفوذ کامل

تیغه های دوقلوی به جای جوشکاری با اتصال ورق نازک، فولاد آهنگری یک تکه هستند. موقعیت اتصال بین گیره و بشکه از جوشکاری قوس زیردریایی 8-12 میلی متری با نفوذ کامل استفاده می کند، درز جوش ضخیم و یکنواخت است، به طور موثر از ترک خوردگی در زیر نیروی جانبی سنگین تراکتور و اسپلیتر چوب جلوگیری می کند.

2.1.3 میله پیستون با روکش کروم ضخیم

سطح میله پیستون به دقت زمین می شود و سپس با لایه کروم سخت 28-32μm پوشانده می شود. روکش کروم ضخیم مقاومت پایدار در برابر زنگ زدگی و سایش را به ارمغان می آورد، پوشش حتی در زیر یک سال کار مداوم مزرعه گل آلود پوسته نمی شود.

2.1.4 سیستم آب بندی کامپوزیت چند نوع

مونتاژ استاندارد از مهر و موم های لاستیکی NBR برای مطابقت با روغن هیدرولیک معمولی در دمای معمولی استفاده می کند. مهر و موم های لاستیکی فلوئور FKM برای تجهیزات دمای بالا که از -20 درجه سانتیگراد تا 180 درجه سانتیگراد کار می کنند ارتقاء اختیاری هستند و نشت روغن داخلی و خارجی را کاملاً مسدود می کنند.

2.2 استاندارد بازرسی تحویل کارخانه

هر سیلندر هیدرولیک دوکلویس جوش داده شده تمام شده باید 1.5 بار تست نگه داشتن فشار اضافه بار را به مدت 30 دقیقه و بازرسی کامل سفتی هوا قبل از حمل و نقل را پشت سر بگذارد. ما داده های تست را برای هر سیلندر ثبت می کنیم و می توانیم گزارش تست فشار کامل را برای مشتریان سفارش انبوه ارائه دهیم.

III. سناریوهای کاربردی گسترده

3.1 تطبیق ماشین آلات کشاورزی

قوچ هیدرولیک کلاویس جوش داده شده ما به طور گسترده در انواع تجهیزات سیار مزرعه استفاده می شود، طراحی پایه دوقلویی نصب سریع شفت پین را بدون لوازم جانبی اضافی انجام می دهد.

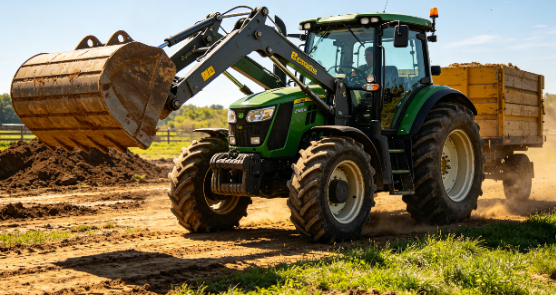

تجهیزات اصلی تطبیق: بازوی بالابر تراکتور، قوچ هیدرولیک جداکننده چوب، یونجه گیر، برداشت کوچک، تریلر بالابر مزرعه.

3.2 تطبیق تجهیزات ساخت و ساز کوچک

سیلندر دو گوش جوش داده شده فشرده برای ماشین آلات ساختمانی کوچک با فضای نصب محدود، عملکرد پایدار در زیر گرد و غبار و لرزش سایت ساخت و ساز مناسب است.

تجهیزات اصلی تطبیق: قوچ کمکی مینی بیل مکانیکی، سیلندر شیب لودر، غلتک جاده کوچک، میکسر بالابر بتن.

3.3 تطبیق تدارکات و تجهیزات حمل و نقل

رام کلاویس جوشی با تحمل بار بالا بخش اصلی جایگزینی برای وسایل نقلیه بالابر لجستیک و تجهیزات بارگیری انبار است.

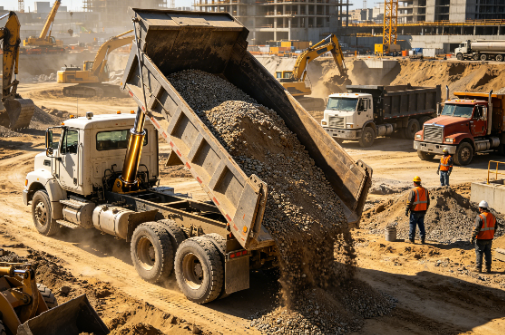

تجهیزات اصلی تطبیق: سیلندر هیدرولیک تریلر کمپرسی، قوچ بلند کردن کامیون یدک‌کش، سیلندر هیدرولیک جوش داده شده اسکله، رام میز بالابر قیچی.

3.4 تطبیق تجهیزات سفارشی صنعتی عمومی

سیلندر دو قلابی جوش داده شده با اندازه سفارشی را می توان با توجه به نقشه های تجهیزات صنعتی، مناسب برای تصفیه زباله، بلند کردن مواد و جایگزینی تعمیر و نگهداری تجهیزات، سفارشی کرد.

تجهیزات اصلی تطبیق: فشرده ساز زباله، دستگاه بالابر مواد، پرس هیدرولیک کوچک، رم هیدرولیک جایگزین تعمیر پس از فروش.

IV. پارامترهای فنی کامل

4.1 مشخصات ثابت استاندارد

آیتم بازرسی	پارامتر استاندارد
اندازه سوراخ	30 میلی متر-200 میلی متر (1.2 اینچ-8 اینچ)
قطر میله	20-120 میلی متر
طول سکته مغزی	50mm-3000mm
فشار کاری نامی	21MPa (3000PSI)
نوع اقدام استاندارد	دوبازیگری
مواد مهر و موم استاندارد	لاستیک NBR
درمان سطحی	رنگ مشکی مات ضد زنگ

4.2 پارامترهای ارتقای اختیاری سفارشی

V. صلاحیت کارخانه، کنترل کیفیت و بسته بندی صادرات

5.1 گواهینامه های معتبر تولید

کل خط تولید سیلندر هیدرولیک ما دارای گواهینامه سیستم مدیریت کیفیت ISO9001 است، تمام محصولات هیدرولیک جوش داده شده سنگین با استاندارد ایمنی صنعتی CE مطابقت دارد. ما می توانیم کپی اسناد گواهی را برای ترخیص کالا از گمرک مشتری و ممیزی کارخانه ارائه دهیم.

5.2 سیستم کنترل کیفیت کامل

ما کارگاه مستقل بازرسی مواد خام، ایستگاه بازرسی پردازش محصولات نیمه تمام و اتاق آزمایش فشار محصول نهایی را راه اندازی کردیم. تمام لوله‌های فولادی خام، کلویس جعلی و قطعات آب‌بندی قبل از تولید بررسی می‌شوند، مواد اولیه معیوب مستقیماً رد می‌شوند تا از شکست محصول نهایی جلوگیری شود.

5.3 صادرات طرح بسته بندی استاندارد

هر سیلندر هیدرولیک دوکلویس جوش داده شده ابتدا با روغن ضد زنگ پوشانده می شود و با یک فیلم پلاستیکی پیچیده می شود تا از خوردگی آب دریا در طول حمل و نقل دریایی جلوگیری شود. سپس برای جلوگیری از برخورد و تغییر شکل در لجستیک در مسافت های طولانی، آن را در جعبه چوبی صادراتی جامد با لایه فوم ثابت قرار دهید.

VI. سوالات متداول

Q1: آیا می توانم سیلندر دو قلابی جوش داده شده غیراستاندارد و سکته مغزی را سفارشی کنم؟

A1: بله، تیم فنی ما می تواند اندازه سیلندر منحصر به فرد را با توجه به طراحی تجهیزات شما در عرض 24 ساعت طراحی کند.

Q2: حداکثر فشار کاری قوچ کلویس جوش داده شده استاندارد شما چقدر است؟

A2: فشار نامی استاندارد 3000PSI (21MPa) است، مدل ارتقا یافته با فشار بالا 35MPa برای استخراج تجهیزات بار سنگین موجود است.

Q3: دوره گارانتی سیلندر هیدرولیک دوکلویس جوش داده شده چقدر است؟

A3: ما 12 ماه گارانتی را در شرایط عادی کار درست ارائه می دهیم، آسیب ناشی از عملکرد نامناسب تحت پوشش ضمانت نیست.
