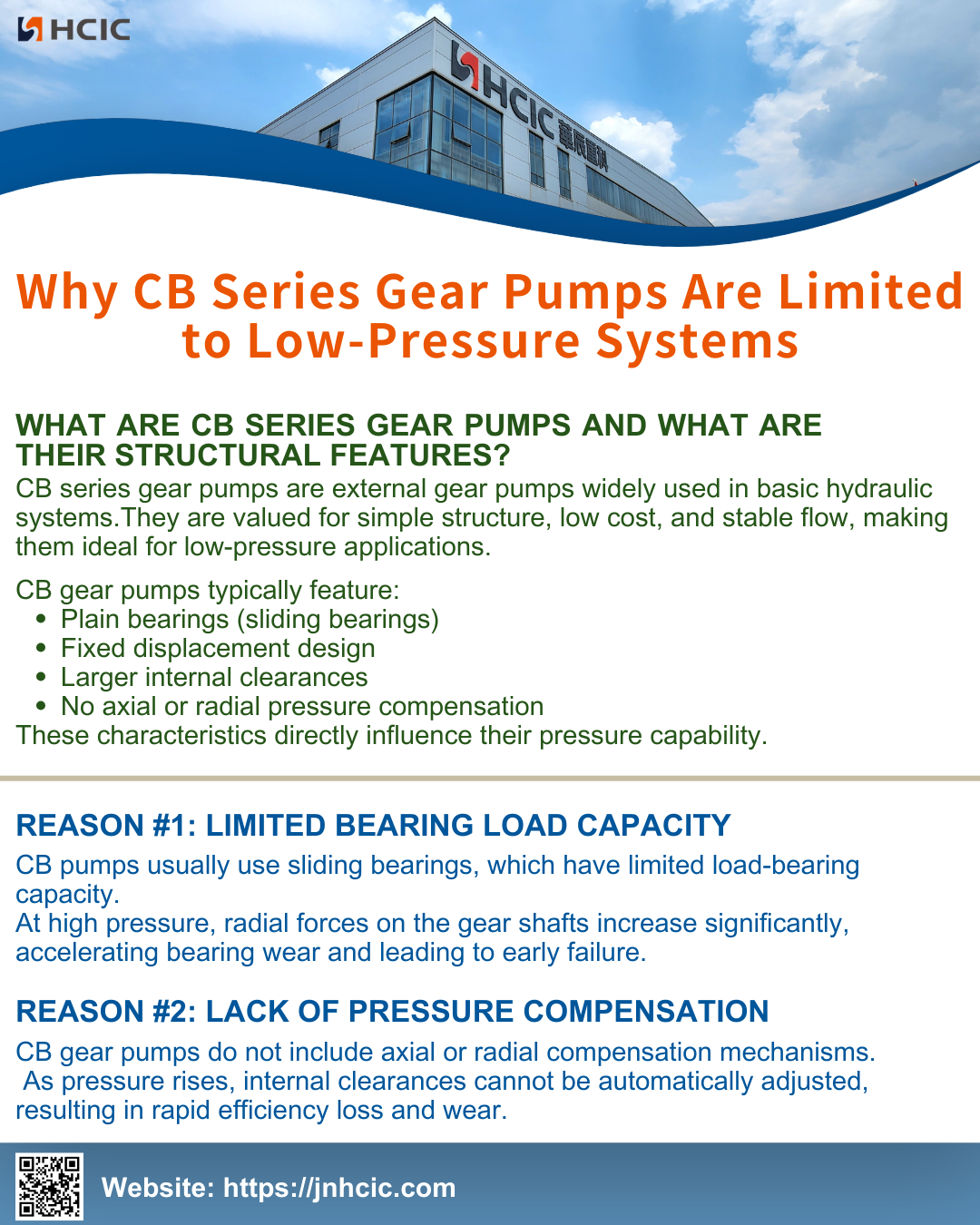

پمپ های دنده ای سری CB پمپ های دنده ای خارجی هستند که به طور گسترده در سیستم های هیدرولیک پایه استفاده می شود.
آنها به دلیل ساختار ساده، هزینه کم و جریان پایدار ارزش دارند که آنها را برای کاربردهای کم فشار ایده آل می کند.
پمپ های دنده ای CB معمولاً دارای ویژگی های زیر هستند:
بلبرینگ ساده (بلبرینگ کشویی)
طراحی جابجایی ثابت
جاهای خالی داخلی بزرگتر
بدون جبران فشار محوری یا شعاعی
این ویژگی ها مستقیماً بر قابلیت فشار آنها تأثیر می گذارد.
پمپ های CB معمولا از یاتاقان های کشویی استفاده می کنند که ظرفیت باربری محدودی دارند.
در فشار بالا، نیروهای شعاعی بر روی محور چرخ دنده به طور قابل توجهی افزایش مییابد و سایش یاتاقان را تسریع میکند و منجر به خرابی زودهنگام میشود.
پمپ های دنده ای CB دارای مکانیزم های جبران محوری یا شعاعی نیستند.
با افزایش فشار، فاصله های داخلی را نمی توان به طور خودکار تنظیم کرد و در نتیجه کارایی و سایش سریع را از دست می دهد.

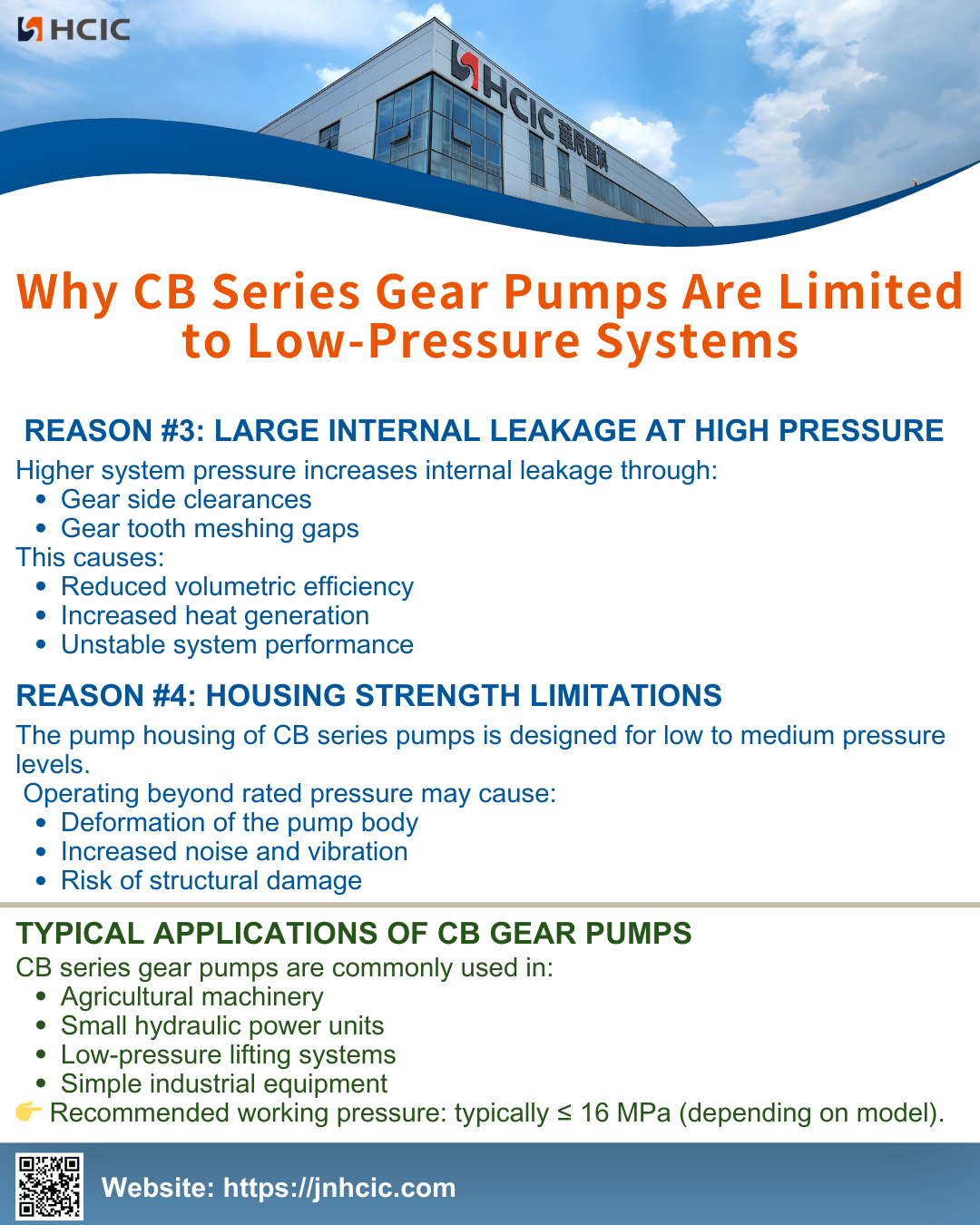

فشار بیشتر سیستم باعث افزایش نشت داخلی از طریق:
فاصله های کنار دنده
شکاف های مش بندی دندان دنده
این باعث می شود:
کاهش راندمان حجمی
افزایش تولید گرما
عملکرد سیستم ناپایدار
محفظه پمپ پمپ های سری CB برای سطوح فشار کم تا متوسط طراحی شده است.
عملکرد فراتر از فشار نامی ممکن است باعث شود:
تغییر شکل بدنه پمپ
افزایش صدا و لرزش
خطر آسیب ساختاری
پمپ های دنده ای سری CB معمولا در موارد زیر استفاده می شوند:
ماشین آلات کشاورزی
واحدهای برق هیدرولیک کوچک
سیستم های بالابر کم فشار
تجهیزات صنعتی ساده
فشار کاری توصیه شده: معمولاً ≤ 16 مگاپاسکال (بسته به مدل).
