محاسبات کمانش سیلندر هیدرولیک: چرا طول ضربه از نیروی فشار نامی نادیده می گیرد

I. خطر: هنگامی که یک سیلندر "3000 psi" در 1200 psi خراب می شود

 یک اشتباه رایج و پرهزینه در طراحی هیدرولیک، محاسبه نیروی فشار سیلندر صرفاً با استفاده از فشار هیدرولیک و مساحت پیستون است:

                                                                           F = P × آپیستون

تحت این فرمول ساده، یک استوانه حفره‌ای 4 اینچی در 3000 psi با نیروی رانش تقریباً 37700 پوند (167.7 کیلونیوتن) فشار می‌آورد. اگر حرکت سیلندر فقط 12 اینچ باشد، میله به راحتی آن بار را تحمل می کند.

با این حال، همان سیلندر را تا یک حرکت 60 اینچی یا 80 اینچی گسترش دهید، و اعمال همان رانش فشاری 37700 پوندی اغلب میله پیستون را مانند یک خلال دندان خم می کند - اغلب زمانی که فشار سیستم تنها به 1500 تا 1 psi رسیده است.

این حالت شکست فاجعه بار یک شکست تسلیم کششی مواد نیست. کمانش ستون الاستیک است. در کاربردهای طولانی مدت، پایداری ساختاری میله پیستون باریک به طور کامل بر میزان فشار بشکه غلبه می کند.

II. فیزیک ازسیلندر هیدرولیککمانش: نظریه ستون اویلر

وقتی یکسیلندر هیدرولیکتحت بار فشاری گسترش می یابد، مجموعه مانند یک ستون ساختاری بلند و باریک رفتار می کند. حداکثر بار فشاری نظری که یک ستون باریک می تواند قبل از وقوع ناپایداری جانبی تحمل کند، توسط فرمول کمانش بحرانی اویلر تعیین می شود:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

کجا:

• Fcr = بار کمانش بحرانی اویلر (N یا lbf)
• E = مدول الاستیسیته مواد میله (برای فولاد کربن/آلیاژ معمولی، E ≈ 200 تا 210 GPa یا 29 × 106 psi)
• I = مساحت لنگر اینرسی مقطع میله گرد جامد (m4 یا in4)
• L = کل فاصله نصب طولانی بین نقاط نصب (m یا in)
• K = ضریب طول ستون موثر بر اساس شرایط نصب سیلندر
• Le = K · L = طول کمانش موثر

III. محاسبه ممان اینرسی برای میله های جامد:

برای یک میله پیستون گرد جامد با قطر dr:

                                                                            I = π dr4 / 64

توجه کنید که ممان اینرسی به توان چهارم قطر میله (dr4) بستگی دارد. این بدان معنی است که افزایش جزئی در قطر میله باعث افزایش شدید مقاومت کمانش می شود:

• افزایش قطر میله از 2.0 اینچ به 2.5 اینچ (25% افزایش قطر) مقاومت کمانشی را 144% افزایش می دهد (2.44×).

IV. محاسبه بار کار ایمن و عوامل ایمنی توصیه شده

هرگز aسیلندر هیدرولیکنزدیک به حد بحرانی کمانش Fcr. در عملیات در دنیای واقعی،سیلندرهای هیدرولیکخارج از مرکز کوچک، بازی جزئی پین، سنبله های شتاب، و بارهای جانبی اجتناب ناپذیر را تجربه کنید.

رانش طراحی مجاز Fallow باید شامل یک ضریب ایمنی دقیق Sf باشد:

                                                                           آیش = Fcr / Sf

دستورالعمل های فاکتور ایمنی توصیه شده:

• ماشین آلات صنعتی ثابت (تمیز، هدایت شونده): حداقل Sf ≥ 2.5 تا 3.0
• ماشین آلات متحرک عمومی (تریلرهای تخلیه، لودرها، تجهیزات زباله): حداقل Sf ≥ 3.0 تا 3.5
• بالابر پرخطر / پرسنل (سکوهای هوایی، کامیون های بوم، جرثقیل های متحرک): حداقل Sf ≥ 3.5 تا 4.5

V. نسبت لاغری و گذار به فرمول جانسون

فرمول اویلر خمش کاملاً الاستیک را فرض می‌کند و فقط برای ستون‌های باریک که نسبت باریکی λ از آستانه انتقال ستون λc بیشتر است معتبر است.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

جایی که rg = √I/A = dr / 4 شعاع چرخش است.

برای فولاد کروم 1045 یا 4140 معمولی، آستانه انتقال λc ≈ 85 تا 105 است:

• اگر λ > λc (میله های باریک بلند): از فرمول اویلر (شکست در اثر ناپایداری الاستیک) استفاده کنید.
• اگر λ ≤ λc (میله های کوتاه تا متوسط): از فرمول سهمی جانسون یا مقاومت تسلیم استاندارد (شکست در اثر تسلیم فشاری یا کمانش غیرالاستیک) استفاده کنید.

VI. 4 نادیده گرفتن مهندسی OEM رایج که باعث خم شدن میله ها می شود

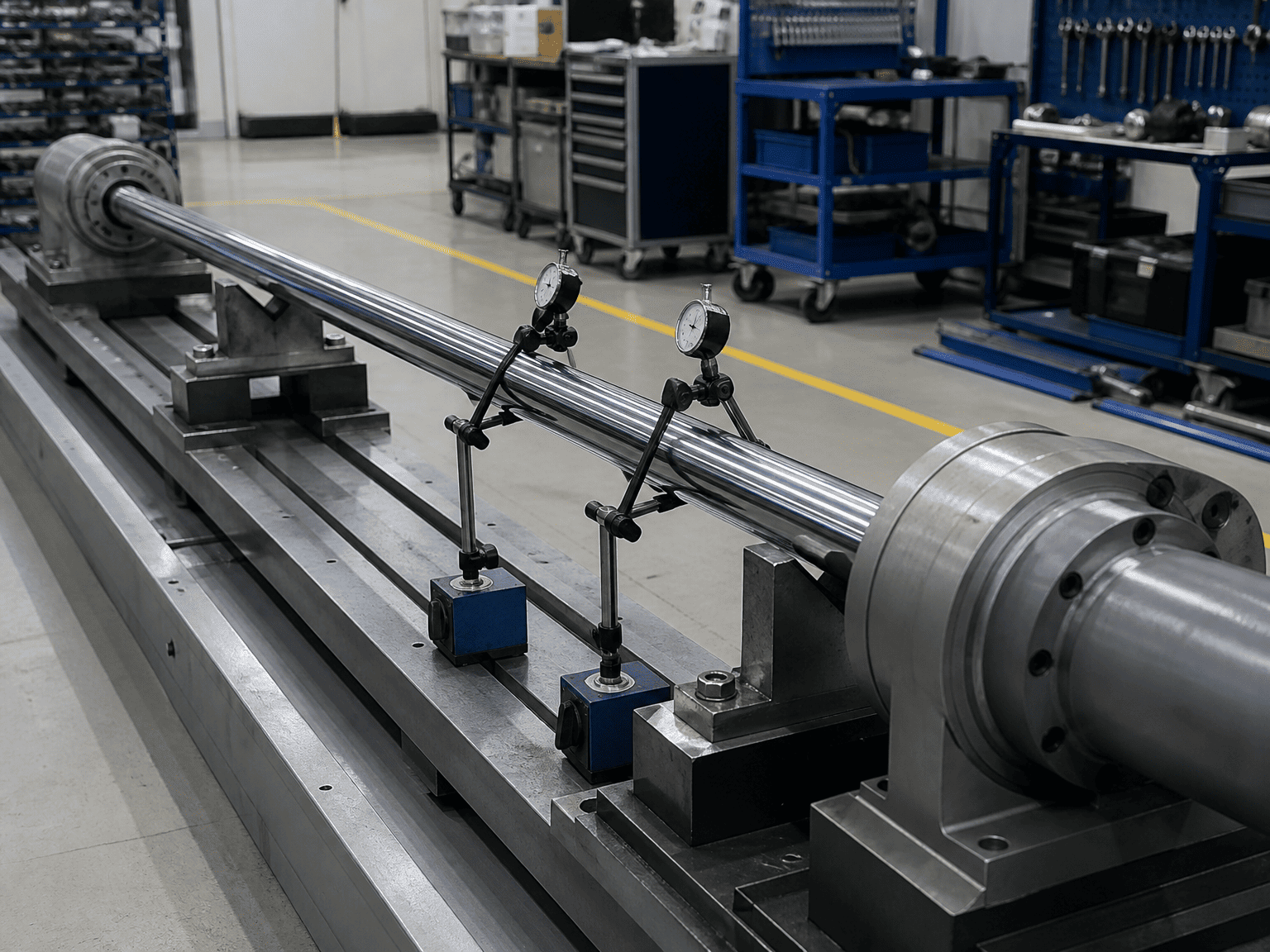

1. محاسبه کمانش در طول جمع شده به جای طول کامل:آسیب‌پذیرترین لحظه زمانی اتفاق می‌افتد که میله 100% حرکت می‌کند، جایی که L در حداکثر خود است.
2. نادیده گرفتن افتادگی افقی زیر وزن مرده:در سیلندرهای افقی بلند (بیشتر از 2 متر)، میله کروم سنگین در اثر گرانش اندکی فرو می‌افتد و بارگذاری غیرعادی داخلی ایجاد می‌کند که کمانش را تسریع می‌کند.
3. با فرض اینکه پایه های پین بدون اصطکاک باقی می مانند:با گذشت زمان، پین‌های محوری زنگ‌زده یا روغن‌کاری نشده جمع می‌شوند و پایه محوری را به یک مفصل قفل شده و تحت تنش گشتاور تبدیل می‌کنند که باعث ایجاد گشتاورهای خمشی می‌شود.
4. بی توجهی به مدارهای بازسازی:مدارهای دیفرانسیل / بازسازی هر دو طرف درپوش و میله را تحت فشار کامل پمپ قرار می دهند و نیروی فشار کامل ستون را حفظ می کنند و حاشیه ساختاری را کاهش می دهند.

VII. هنگام اندازه‌گیری سیلندرهای با زمان طولانی با HCIC چه چیزی ارسال شود

برای دریافت تأیید کامل کمانش و بررسی ستون FEA از مهندسان HCIC، ارائه دهید:

1. سوراخ سیلندر عملیاتی، ضربه و حداکثر فشار تخلیه هیدرولیک
2. هندسه نصب ماشین و ترسیم براکت محوری (برای تأیید ضریب K)
3. جهت نصب (افقی، فشار عمودی به بالا/پایین، یا قوس زاویه ای)
4. محدودیت‌های هدایت‌کننده خارجی (بار هدایت‌نشده رایگان در مقابل ریل‌های لغزشی خطی دقیق)
5. چرخه وظیفه، سرعت چرخه عملیاتی، و شرایط محیطی
