هنگامی که یک بوم یا سطل بارگذاری شده استسیلندر هیدرولیکبدون ورودی اپراتور کاهش می یابد، نقص از یکی از چهار مکانیسم هیدرولیکی متمایز ناشی می شود:
| مکانیسم شکست | علت اصلی فیزیکی | علائم شنیداری / بصری |
|---|---|---|
| بای پس مهر و موم پیستون (نشتی داخلی) | لیوان U اکسترود شده یا حلقه‌های سایش تراشه‌دار که روغن را از انتهای کلاهک به انتهای میله نشت می‌کند | نقطه داغ بشکه سیلندر; هنگامی که میله به طور مکانیکی پشتیبانی می شود، رانش متوقف می شود |
| ضد تعادل سوپاپ صندلی گریه | آلودگی زیر نشیمنگاه پاپت، دماغه کارتریج تراشی شده یا فنر خسته | گریه روغن از دریچه سوپاپ; رانش ثابت بدون در نظر گرفتن وضعیت مهر و موم |
| نشتی ValveSpool جهت دار | سایش بیش از حد قرقره در سیستم های مرکز باز | فقط زمانی اتفاق می افتد که هیچ شیر قفلی در مدار بوم نصب نشده باشد |
| انقباض روغن حرارتی | خنک شدن روغن داغ (65 درجه سانتیگراد) تا محیط (15 درجه سانتیگراد) حجم سیال را بین 3 تا 4 درصد کاهش می دهد. | افت اولیه 10-20 میلی متر در ساعت اول، سپس با افت فشار صفر به طور کامل تثبیت می شود |

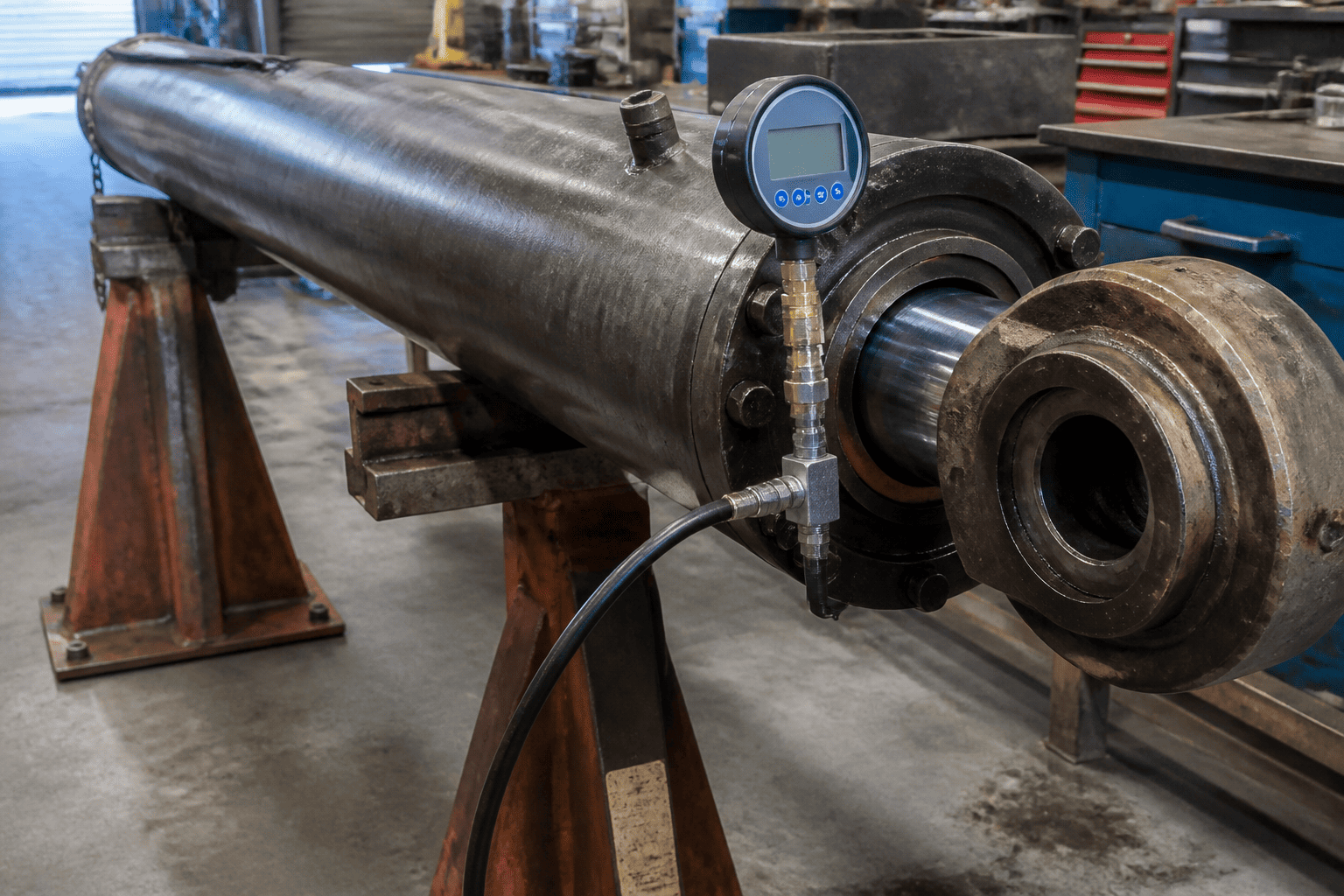

هرگز a را حذف نکنیدسیلندر بوم سنگیناز یک ماشین قبل از تکمیل این آزمایش جداسازی قطعی:
1. بالا بردن بوم تا 45 درجه با بار نامی: روغن هیدرولیک را به دمای معمولی کارکرد (تقریباً 50 درجه سانتیگراد تا 55 درجه سانتیگراد) برسانید.
2. بوم را به صورت مکانیکی قفل و پشتیبانی کنید: برای اطمینان از ایمنی کامل، یک پایه بوم یا بند جرثقیل مورد تایید مهندسی نصب کنید.
3. خط برگشت انتهای میله را جدا کنید: شیلنگ هیدرولیک متصل به انتهای میله (سمت حلقوی) سیلندر را جدا کنید و شلنگ را درپوش بگذارید. درگاه انتهای میله سیلندر را روی یک ظرف اندازه گیری تمیز باز بگذارید.
4. تکیه گاه مکانیکی را بردارید: اجازه دهید بار ثقلی کامل روی ستون روغن سرپوش سیلندر آویزان شود.
5. تخلیه پورت انتهای میله را مشاهده کنید:

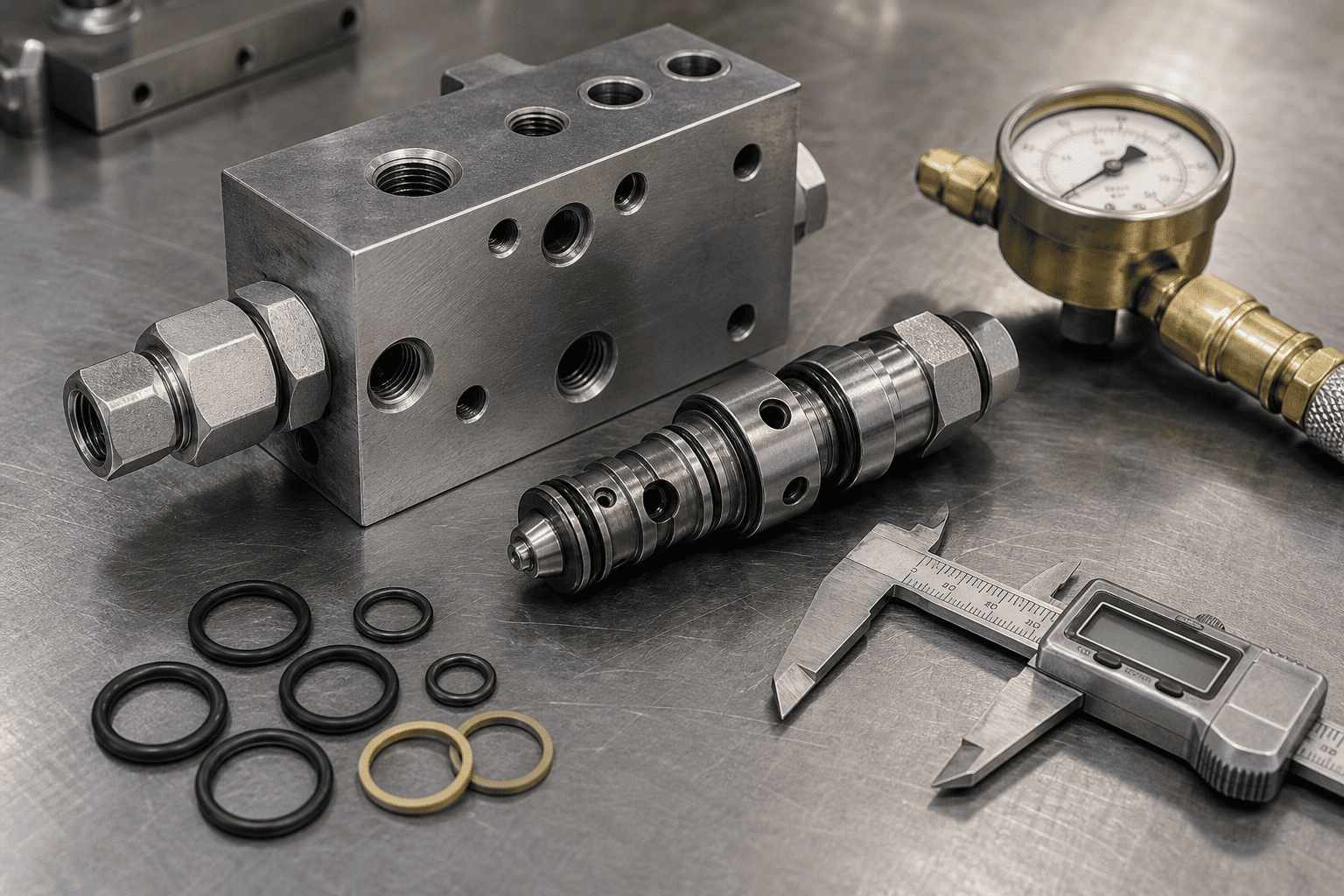

شیرهای ضد تعادل (شیرهای مرکزی) دو وظیفه مهم را انجام می دهند: روغن را به دام می اندازند تا از افت بار در صورت ترکیدن خط جلوگیری کنند و جریان برگشتی را اندازه گیری می کنند تا بارهای گرانشی بیش از حد نتوانند از پمپ هیدرولیک عبور کنند.
هنگامی که یک اپراتور یک بوم سنگین را پایین می آورد و دستگاه به شدت شروع به انقباض و جست و خیز می کند، دریچه تعادل در ناپایداری فشار خلبان (شکار) گرفتار می شود:
| مرحله | شرح فرآیند |
|---|---|
| 1 | اپراتور فرمان کمتری ارسال می کند ← فشار خلبان شیر تعادل را باز می کند |
| 2 | دریچه باز می شود → روغن از انتهای درپوش سیلندر خارج می شود → بوم به سمت پایین شتاب می گیرد |
| 3 | بوم سریعتر از پمپ می تواند روغن را تامین کند سقوط می کند - فشار خلبان به صفر می رسد |
| 4 | افت فشار پیلوت → سوپاپ به طور ناگهانی بسته می شود → موج شوک هیدرولیک، لرزش بوم |
اشتباه مهندسی اولیه که باعث شکار تعادل می شود، انتخاب یک نسبت پیلوت بسیار تهاجمی برای یک رونق ساختاری انعطاف پذیر است:
1. شستشوی حفره های تعادلی قبل از گشتاور زدن:حتی یک تراشه فولادی 20 میکرونی که بین دماغه پاپت و صندلی منیفولد گیر کرده است باعث 50 میلی‌متر جابجایی بوم در ساعت می‌شود. همیشه حفاری های منیفولد را مطابق با استانداردهای تمیزی ISO 16/14/11 شستشو دهید.
2. حلقه های پشتیبان Viton/HNBR را برای نگه داشتن فشار بالا مشخص کنید:اطمینان حاصل کنید که بسته‌های مهر و موم پیستون از حلقه‌های پشتیبان گرمانرم ضد اکستروژن استفاده می‌کنند که قادر به مقاومت در برابر 4000+ psi استاتیک مداوم بدون خزش میکرو هستند.
3. تمایز انقباض حرارتی از نشت واقعی:هنگام تست ماشین آلات پارک شده جدید، قبل از ثبت معیارهای رانش، سی دقیقه زمان بگذارید تا دمای روغن تثبیت شود.
4. منیفولدهای تعادلی مستقیم فلنجی را نصب کنید:از شیرهای نصب شده روی خط از راه دور خودداری کنید. پیچ و مهره کردن بلوک سوپاپ به طور مستقیم به درگاه های فلنج 4 پیچ SAE روی بشکه سیلندر، بازخورد سفت و سخت پیلوت را تضمین می کند و خطر پارگی شیلنگ خارجی را صفر می کند.
