A سیلندر هیدرولیکمی تواند در شرایط خوبی برسد و هنوز قبل از رسیدن به دستگاه آسیب ببیند. پورت های محافظت نشده آلودگی را جمع آوری می کنند. یک میله پیستون در معرض خطر می تواند خورده شود. سیلندر ذخیره شده در موقعیت اشتباه ممکن است باعث ایجاد مشکلات آب بندی یا خوردگی داخلی شود.
به همین دلیل است که دریافت و ذخیره سازی باید به عنوان بخشی از فرآیند نصب تلقی شود، نه به عنوان خانه داری در انبار. هدف ساده است: سیلندر را تمیز، محافظت شده و قابل ردیابی نگه دارید تا زمانی که یک تکنسین آموزش دیده برای اتصال آن آماده شود.
این راهنما برای خریداران OEM، تیم های تعمیر و نگهداری و توزیع کنندگانی است که سیلندرهای هیدرولیک را قبل از نصب کنترل می کنند. بر روی ذخیره سازی عملی و بررسی های پیش از راه اندازی تمرکز دارد. این جایگزین دفترچه راهنمای محصول سازنده سیلندر یا روش ایمنی دستگاه نیست.

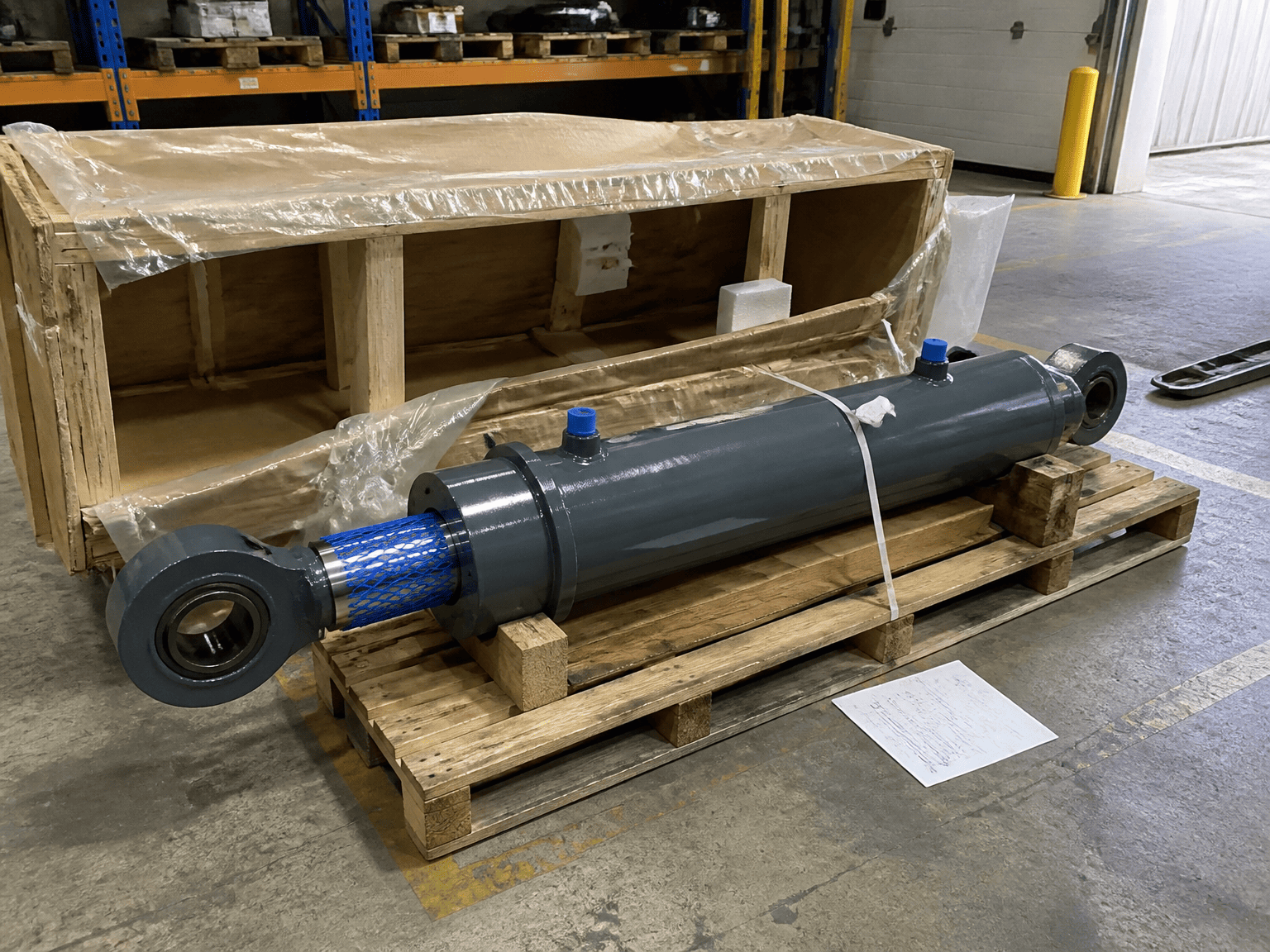

بازرسی را در حالی شروع کنید که بسته بندی و حفاظت حمل و نقل هنوز سر جای خود هستند. مدل، مقدار، آسیب قابل مشاهده و هر وسیله جانبی گم شده را ثبت کنید. اگر روی جعبه، پالت یا سیلندر آثار ضربه دیده می شود، قبل از برداشتن مواد محافظ، عکس بگیرید.
نکات زیر را بررسی کنید:
دستورالعمل نصب Hänchen با بررسی کامل بودن و آسیب دیدگی تحویل شروع می شود. این یک نظم و انضباط مفید برای هر پروژه جایگزینی یا OEM است: پس از اینکه سیلندر قبلاً به انبار منتقل شده است، قطعه نصب گمشده را کشف نکنید.
اگر آسیب قابل مشاهده است، قبل از تمیز کردن، رنگ آمیزی یا تلاش برای حرکت میله پیستون، مورد را جدا کرده و مستند کنید.
راهنمای سیلندر پارکر می گوید شاخه های محافظ پورت باید تا زمان نصب در جای خود باقی بمانند. دلیل آن عملی است. درگاه های هیدرولیک باز مسیر مستقیمی را برای گرد و غبار، تراشه های فلزی، رطوبت و سایر آلودگی ها به داخل سیلندر فراهم می کنند.
دوشاخه ها را صرفاً برای بررسی رزوه جدا نکنید. نوع پورت را از نقشه یا مستندات محصول تأیید کنید. هنگامی که لوله کشی آماده نصب است، خطوط و اتصالات را قبل از اتصال تمیز کنید. پارکر همچنین هشدار می دهد که لوله ها باید به طور کامل تمیز شوند تا براده ها و بریدگی ها از کار نخ زنی یا شعله ور شدن جدا شوند.
اتصال تمیز تنها یک اولویت راه اندازی نیست. پس از شروع چرخه دستگاه، آلودگی می تواند به مهر و موم، سوپاپ ها و سطوح سیلندر تمام شده آسیب برساند.
پارکر یک فضای ذخیره سازی داخلی با فضای خشک، تمیز و غیر خورنده را توصیه می کند. سیلندر باید از خوردگی داخلی و همچنین ضربه خارجی محافظت شود.
فضای ذخیره سازی نیز باید محدود شود:
از سیلندر به عنوان تکیه گاه برای مواد دیگر استفاده نکنید. مدارک شناسایی و محصول را همراه با کالا یا در پرونده انبار قابل ردیابی نگهداری کنید. سیلندری که اطلاعات مدل یا سفارش خود را از دست می دهد، زمانی که دستگاه در نهایت آماده است، تأیید سخت تر می شود.
برای سیلندرهای صنعتی معمولی، پارکر توصیه میکند در صورت امکان، ذخیرهسازی عمودی با میله پیستون بالا باشد. این موقعیت می تواند خطر خوردگی ناشی از تراکم داخل سیلندر را کاهش دهد و به حداقل رساندن آسیب آب بندی کمک کند.
موقعیت صحیح می تواند به طراحی سیلندر، ضربه، وزن، لوازم جانبی نصب شده و دستورالعمل های سازنده بستگی داشته باشد. سیلندرهای تلسکوپی، سیلندرهای تک اثره و سیلندرهایی با شرایط ذخیره سازی خاص نباید طبق قانون انبار عمومی قرار داده شوند.
اگر یک سیلندر باید به صورت افقی ذخیره شود، آن را در نقاط مناسب نگه دارید تا لوله، میله و لوازم جانبی نصب خم یا آسیب نبینند. از غلت زدن جلوگیری کنید و میله پیستون را از تماس با قفسه یا کف محافظت کنید.
اگر سیلندر پر از مایع هیدرولیک ذخیره شود، پارکر خاطرنشان می کند که انبساط سیال ناشی از تغییرات دما باید در نظر گرفته شود. این نکته ای است که سازنده یا مهندس هیدرولیک قبل از ذخیره سازی طولانی مدت آن را تأیید می کند.
میله پیستون یکی از مهمترین سطوح برای محافظت در هنگام ذخیره سازی است. زنگ زدگی، فرورفتگی و خراش می تواند به مهر و موم میله و راهنمای آن در هنگام شروع حرکت سیلندر آسیب برساند.
پارکر توصیه می کند که سطوح بدون رنگ در معرض نور، مانند میله پیستون، را با یک ترکیب بازدارنده زنگ پوشش دهید، زمانی که تجهیزات برای مدت طولانی در بیرون ذخیره می شوند. محصول حفاظتی و روش حذف صحیح باید برای پایان میله، مواد مهر و موم و مدت زمان نگهداری تأیید شود.
قبل از نصب، میله را زیر نور خوب بررسی کنید. به دنبال:
یک میله آسیب دیده را به عنوان یک تعمیر سریع پولیش، سنباده یا رنگ آمیزی مجدد نکنید. شرایط را ثبت کنید و از تامین کننده سیلندر یا تیم تعمیرات واجد شرایط بپرسید که آیا می توان قطعه را پذیرفت.
قبل از مونتاژ، سیلندر را با نقشه تایید شده مقایسه کنید و جزئیات سفارش دهید. طول کلی، سکته مغزی، سبک نصب، جهت پورت، اتصال انتهای میله و لوازم جانبی ارائه شده را تأیید کنید.
Hänchen به نصابها دستور میدهد که شمعهای آببندی یا صفحات پوششی که برای محافظت از محصول در حین حمل و نقل قبل از مونتاژ استفاده میشوند را جدا کنند. این حفاظ ها را در مرحله صحیح بردارید: درگاه های هیدرولیک را بسته نگه دارید تا لوله ها و اتصالات آماده شوند، سپس محل اتصال را قبل از باز کردن مدار تمیز کنید.
تیم نصب همچنین باید تأیید کند که:
Parker و Hänchen هر دو تاکید دارند که نصب سیلندر یک کار تخصصی است. مراحل قفل کردن، بلند کردن و رهاسازی فشار ماشینساز را دنبال کنید.
A سیلندر هیدرولیکنباید برای کشیدن ساختار ماشین در موقعیت مورد استفاده قرار گیرد. پس از ذخیره سازی، تیم نصب باید تأیید کند که نقاط پشتیبانی، وجه های نصب و اعضای دستگاه متصل بدون فشار دادن سیلندر به هم می رسند. Hänchen نصب بدون تنش را توصیه می کند و نسبت به بیش از حد مجاز بارهای جانبی روی میله پیستون هشدار می دهد.

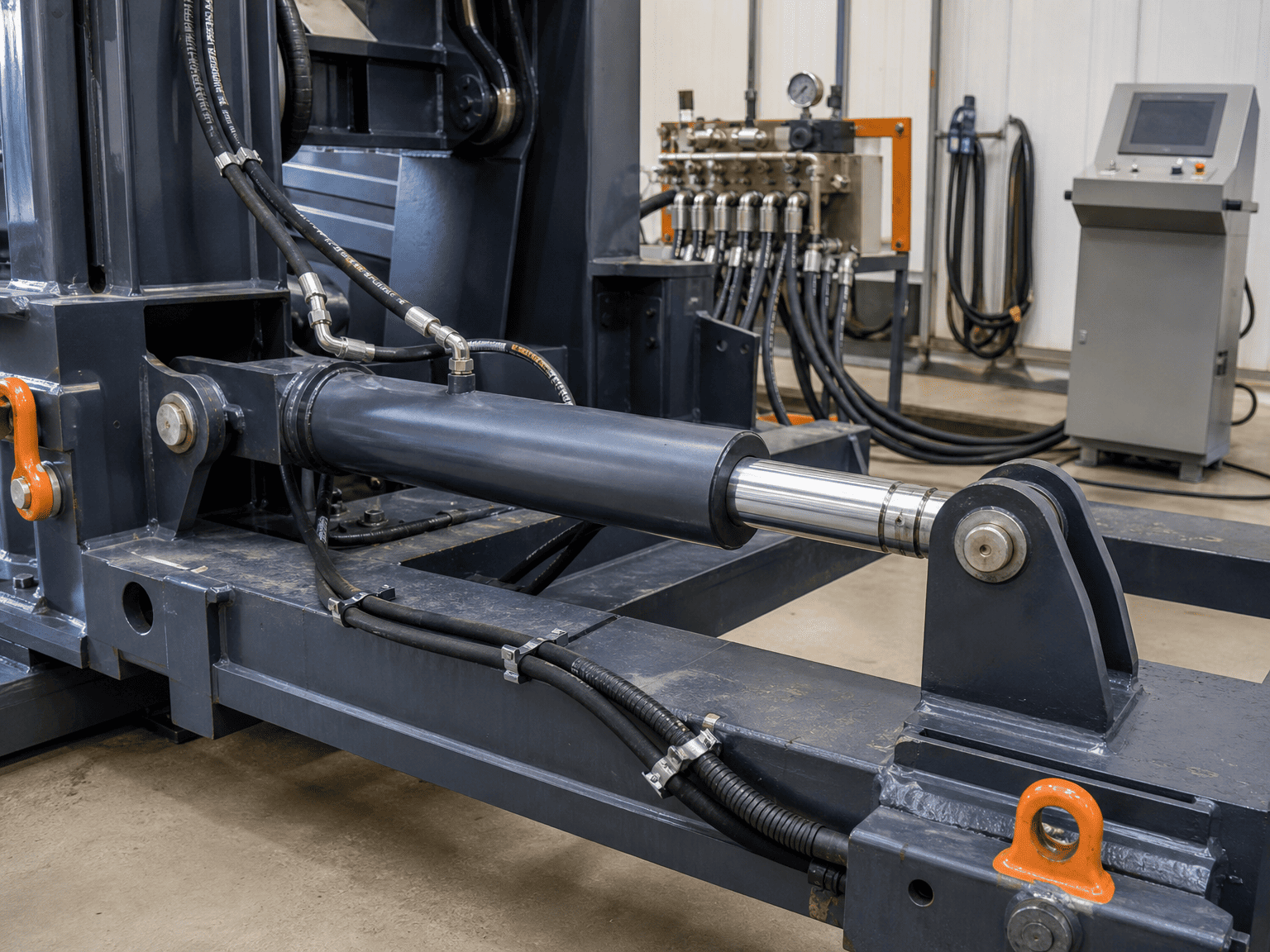

قبل از راه اندازی، نصب را از سیلندر به بیرون بررسی کنید:
- سطوح نصب تمیز و کاملاً نشسته هستند
- سیلندر بدون پیچاندن لوله پشتیبانی می شود
- اتصال انتهای میله به میله فشار وارد نمی کند
- میله می تواند بدون تماس به دو سر ضربه مورد نظر برسد
- شیلنگ ها دارای جابجایی کافی هستند و روی قاب ساییده نمی شوند
- حفاظ ها و قطعات مجاور فاصله مورد نیاز را ترک می کنند
راهنمای ایمنی پارکر هم تراز را به عنوان یک مسئولیت نصب تلقی می کند. این را قبل از اعمال فشار انجام دهید، در حالی که هرگونه تداخل را می توان بدون بارگذاری سیلندر یا ساختار دستگاه اصلاح کرد.
هوای محبوس شده در یک سیلندر هیدرولیک می تواند بر عملکرد و رفتار اجزا تاثیر بگذارد. راهنمای نصب Hänchen توصیه میکند که درگاههای هواکش را در قسمت بالایی قرار دهید و سیلندر را قبل از راهاندازی هواگیری کنید.
روش دقیق تهویه به طراحی سیلندر و مدار دستگاه بستگی دارد. از دستورالعمل های سازنده استفاده کنید، فشار را کنترل کنید و مطمئن شوید که مایع و هوای تخلیه شده نمی توانند خطری ایجاد کنند.
پس از تهویه هوا، Hänchen حرکت آهسته، بدون بار و فشار کم را قبل از عملیات عادی توصیه می کند. تیم راه اندازی باید رعایت کند:
- امتداد صاف و عقب نشینی
- نشتی در پورت ها، آب بندی ها و اتصالات
- حرکت میله و تراز
- صدای غیر منتظره، پچ پچ یا ضربه
- حرکت شلنگ و تماس با قاب
- رفتار و بالشتک در پایان ضربه، در صورت وجود
بدون این مرحله بازرسی کنترل شده، مستقیماً از انبار انبار به آزمایش با بار کامل حرکت نکنید.
برای هر سیلندر، یک رکورد کوتاه نگه دارید که شامل:
- مرجع مدل و سریال یا سفارش
- تاریخ دریافت و محل ذخیره سازی
- آسیب بسته بندی یا حمل و نقل
- وضعیت محافظت در برابر دوشاخه و میله
- محل نگهداری و تاریخ بازرسی
- خوردگی قابل مشاهده یا آسیب سطحی
- راهنمای طراحی و نصب مورد تایید
- نام شخصی که آن را برای نصب منتشر کرده است
این رکورد به یک OEM کمک می کند تا آسیب های حمل و نقل، آسیب های ذخیره سازی و آسیب های عملیاتی را زمانی که مشکلی بعداً ظاهر می شود، جدا کند. همچنین به تیم نصب به جای تکیه بر حافظه، نقطه شروع روشنی می دهد.
اگر سیلندر برای مدت طولانی ذخیره شده است، در معرض آب و هوا قرار گرفته یا با آسیب حمل و نقل مواجه شده است، قبل از اتصال آن به دستگاه، اطلاعات مدل، عکس ها، تاریخچه ذخیره سازی و نقشه نصب را ارسال کنید. سپس یک تامینکننده میتواند به تشخیص یک بررسی معمولی قبل از نصب از شرایطی که نیاز به تعمیر یا تعویض دارد کمک کند.
بهترین نتیجه راه اندازی قبل از اولین آزمایش فشار شروع می شود: از سیلندر محافظت کنید، پورت ها را تمیز نگه دارید، نصب را تأیید کنید و آنچه را که پیدا کردید ثبت کنید.
